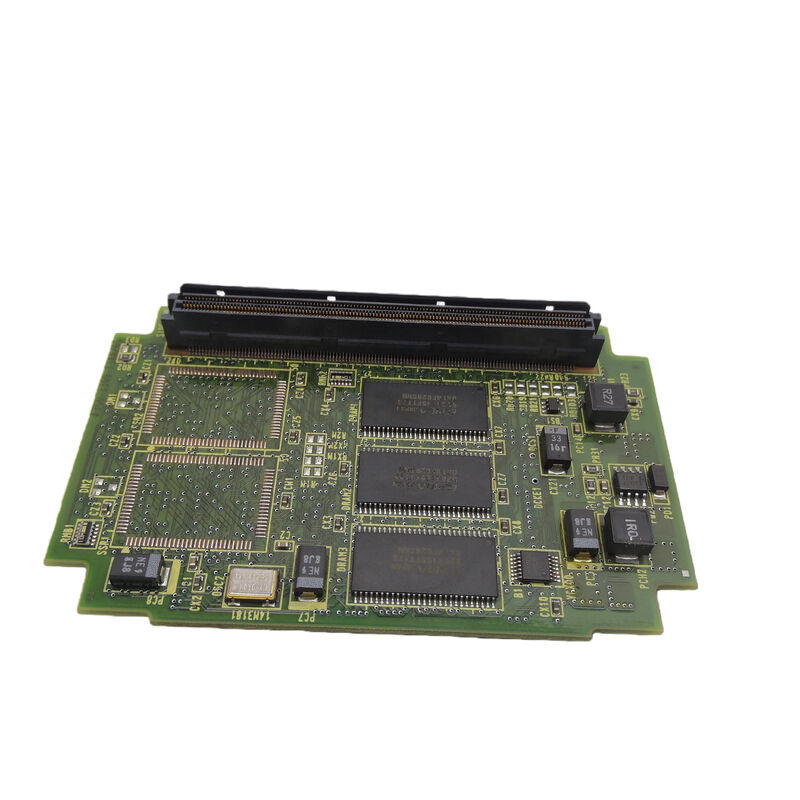

A20B-3300-0362 Fanuc PCB Board A20B33000362 A2OB-33OO-O362 Площадка для печатных пластин

A20B-3300-0362 ∙ FANUC Дисплейный модуль управления ∙ Интерфейс оператора CNC / Дисплейный драйвер / Серия A20B-3300-036x

Модуль управления дисплеем Dedicated Display Processing

A20B-3300-0362 представляет собой модуль управления дисплеем - выделенную плагин-карту, управляющую интерфейсом дисплея оператора CNC.Архитектура FANUC присваивает управление дисплеем выделенному модулю.

Это разделение обеспечивает важные эксплуатационные преимущества:

Независимая пропускная способность:Основной процессор может полностью сосредоточиться на интерполяции движения, сервокоординации и выполнении PMC без совместного использования ресурсов обработки с обновлением дисплея и управлением экраном.

Стабильный интерфейс оператора:Даже когда система движения CNC находится на максимальной вычислительной нагрузке ∙ сложное 5-основое контурное устройство, многоосновое видение вперед,Быстрая обработка блоков .

Модульная изоляция от неисправностей:Если на дисплейном модуле возникает неисправность, то возможности обработки ЦНЦ не нарушаются.главный сбой процессора может быть диагностирован с помощью функционирующего модуля отображения, который может продолжать предоставлять сигнализацию и информацию о состоянии.

Основная информация о продукте

A20B-3300-036x Архитектура управления дисплеем

В серии A20B-3300 диапазон 036x группирует модули управления, связанные с дисплеем.A20B-3300-0362 - это модуль управления дисплеем в этой группе, управляющий потоком данных от содержимого экрана, генерируемого программным обеспечением CNC, до оборудования дисплея физического оператора.

Управление дисплеем в FANUC CNC включает в себя несколько слоев:

Создание видео:Преобразование данных внутреннего дисплея ЦНК ¢ текстовые символы, графические примитивы, положение курсора ¢ в формат видеосигнала, который ожидает контроллер панели LCD.

Отображение символов и графики:Модуль отображения может содержать набор символов на основе ROM, используемый для отображения текста с помощью ЧПУ, и логику графического рендеринга для графических элементов (графика положения осей, индикаторы сигнализации,кнопки на экране).

Синхронизация:генерация сигналов горизонтальной и вертикальной синхронизации, обеспечивающих стабильное время отображения, гарантируя, что каждая строка пикселей записана в правильном положении в рамке дисплея.

Обработка ключевых данных:Сканирование матрицы ключей клавиатуры оператора часто управляется контроллером дисплейного блока модуль дисплея может обрабатывать данные сканирования ключей и передавать декодированные ключевые коды в основной процессор.

Сценарии применения

Неисправность дисплея CNC:У FANUC CNC возникают проблемы с отображением: искаженный экран, неправильное отображение символов или потеря отображения, пока CNC продолжает обработку.Модуль управления дисплеем A20B-3300-0362 идентифицирован как неисправностьЗамена восстанавливает правильную функцию дисплея.

Содержание системы отображения:Система управления FANUC CNC подвергается электронному обслуживанию. Модуль управления дисплеем A20B-3300-0362 заменяется вместе с другими модулями управления старением.

Частые вопросы

Вопрос 1: влияет ли сбой A20B-3300-0362 на способность обработки с помощью ЧПУ?

Модуль управления дисплеем обрабатывает интерфейс оператора, функции экрана и клавиатуры.Оператор теряет визуальный интерфейс, но основные функции обработки CNC (исполнение программыНа практике безопасная работа невозможна без рабочего дисплея, но машина не останавливается механически из-за отказа дисплея.

Вопрос 2: Какие модели FANUC CNC используют A20B-3300-0362?

Модули управления дисплеем A20B-3300 обслуживают различные поколения FANUC CNC, использующие модульную архитектуру контроллера дисплея.Подтвердить конкретную модель с помощью CNC по таблице запасных частей соответствующего руководства по оборудованию FANUC с помощью CNC.

Вопрос 3: Требуется ли для замены A20B-3300-0362 какая-либо конфигурация программного обеспечения?

Модуль управления дисплеем представляет собой аппаратную интерфейсную плату, которая обычно не требует конфигурации программного обеспечения после замены.Функция отображения восстанавливается автоматически при установке заменного модуля и включении системы. Подтвердить с помощью соответствующей документации службы FANUC.

Вопрос 4: Какова связь между A20B-3300-0362 и модулем GUI (A20B-3300-0551)?

Модуль графического интерфейса (A20B-3300-0551) обеспечивает высокопроизводительную графическую обработку с 128 МБ DRAM для расширенного отображения и функции ПК.A20B-3300-0362 - это модуль управления дисплеем в диапазоне 036x ∙ более ранняя или различная архитектура интерфейса дисплеяОни представляют собой различные подходы к управлению дисплеем для различных поколений или конфигураций FANUC CNC.
