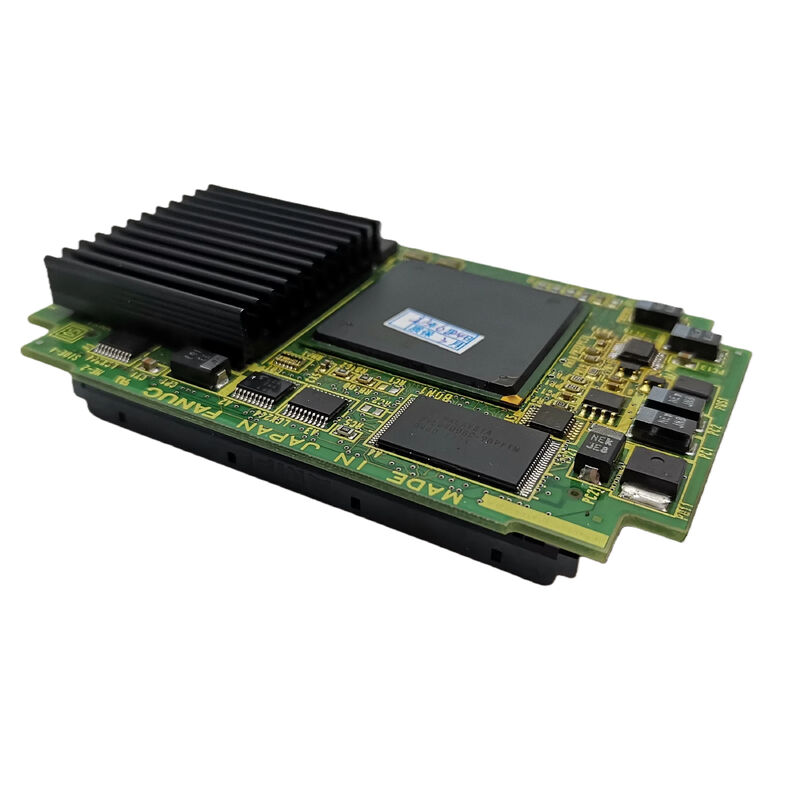

A20B-3300-0341∙ FANUC LCD/MDI Дисплейный драйвер и графический модуль

Дисплейный драйвер + интерфейс MDI ∙ Две функции, один модуль

A20B-3300-0341 объединяет две функции интерфейса оператора в одном модуле подключения:

Драйвер для ЖК-дисплея:CNC генерирует свой контент на экране в виде данных о положении оси, списка программ, сигналов тревоги, меню.A20B-3300-0341 берет эти данные и управляет ЖК-панель с правильными видео сигналовНа LCD-панели отображается то, что отображает программное обеспечение CNC.

Интерфейс клавиатуры MDI:MDI (Manual Data Input) - это клавиатура CNC для ввода программ вручную, изменения параметров и работы с бегом.Дебюнирует сигналы, и сообщает ключевые коды на главный процессор CNC для действия.

Сочетание этих двух функций на одном модуле упрощает подключение панели оператора одна плагин-карта обрабатывает полный аппаратный слой интерфейса оператора.

Основные характеристики

Обработка графики

Обозначение "графический модуль" подтверждает, что A20B-3300-0341 обрабатывает больше, чем просто видеосигнал.

Перевод символов:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.

Графические элементы:Экраны с ЧПУ включают в себя графические компоненты, штрих-графики положения оси, дисплеи структуры программы, графику индикатора тревоги и (в некоторых конфигурациях) визуализацию основного пути инструмента.Графический модуль обрабатывает эти элементы.

Состав экрана:Сборка полного экрана из текста, графики и элементов фона перед управлением ЖК-панелью.

Сценарии применения

Неисправность 16i-B:В процессе обработки с помощью ЦРУ FANUC 16i-B возникает проблема с дисплеем частичное повреждение экрана, случайные символы или полная потеря дисплея.Замена восстанавливает полный ЖК-дисплей и функцию клавиатуры MDI.

0i-B Запасный модуль дисплея CNC:Производственное предприятие с 0i-B CNC-машинами хранит одну запасную часть A20B-3300-0341 это также охватывает их 18i-B и 21i-B машины, уменьшая различные запасные части, которые они должны держать.

Частые вопросы

Вопрос 1: Может ли сбой A20B-3300-0341 остановить обработку CNC?

Модуль дисплея / MDI обрабатывает интерфейс оператора Оператор не может видеть экран или вводить командыПеред устранением неисправности CNC-устройство должно быть приведено к контролируемому остановке в безопасном положении.

Вопрос 2: совместим ли плагин A20B-3300-0341 со всеми четырьмя платформами CNC (0i-B, 16i-B, 18i-B, 21i-B)?

Четыре платформы описываются как разделяющие один и тот же модуль отображения все четыре используют одну и ту же архитектуру отображения LCD/MDI.Подтверждение того, что модуль физически подключается к одинаковым позициям разъемов на всех четырех основных типах платы, подтверждается применимыми руководствами FANUC по оборудованию..

Вопрос 3: Требуется ли для замены A20B-3300-0341 какая-либо конфигурация дисплея?

Модуль дисплея управляет ЖК-дисплеем и сканирует клавиатуру, как определено ее аппаратным обеспечением, для стандартной работы не требуется конфигурации программного обеспечения.дисплей CNC должен восстановить немедленно при включении. Для экранов, требующих регулировки конкретных параметров дисплея (яркость, контраст на некоторых типах ЖК-дисплеев), подтвердите с помощью соответствующего руководства по техническому обслуживанию.

Вопрос 4: совместим ли A20B-3300-0341 как с цветными, так и с монохромными ЖК-дисплеями?

Совместимость с конкретным типом ЖК-дисплея (цветный или монохромный) зависит от того, какой вариант модуля дисплея используется на конкретном ЧПУ.цвет/монохром, разрешение) определяет, какой вариант модуля устанавливается.

Вопрос 5: В чем разница между A20B-3300-0341 (диспетчер дисплея) и модулем графического интерфейса A20B-3300-0551 (128MB)?

A20B-3300-0341 - это драйвер для LCD/MDI-дисплеев он обрабатывает аппаратный интерфейс между данными дисплея CNC и физической ЖК-панелью и клавиатурой.Модуль GUI A20B-3300-0551 - графический процессор более высокого уровня с 128 МБ DRAMДля платформ 0i-B/16i-B/18i-B/21i-B A20B-3300-0341 является базовым интерфейсом отображения;модуль GUI - это продвинутый вариант обработки отображения для платформ более высокого уровня.
