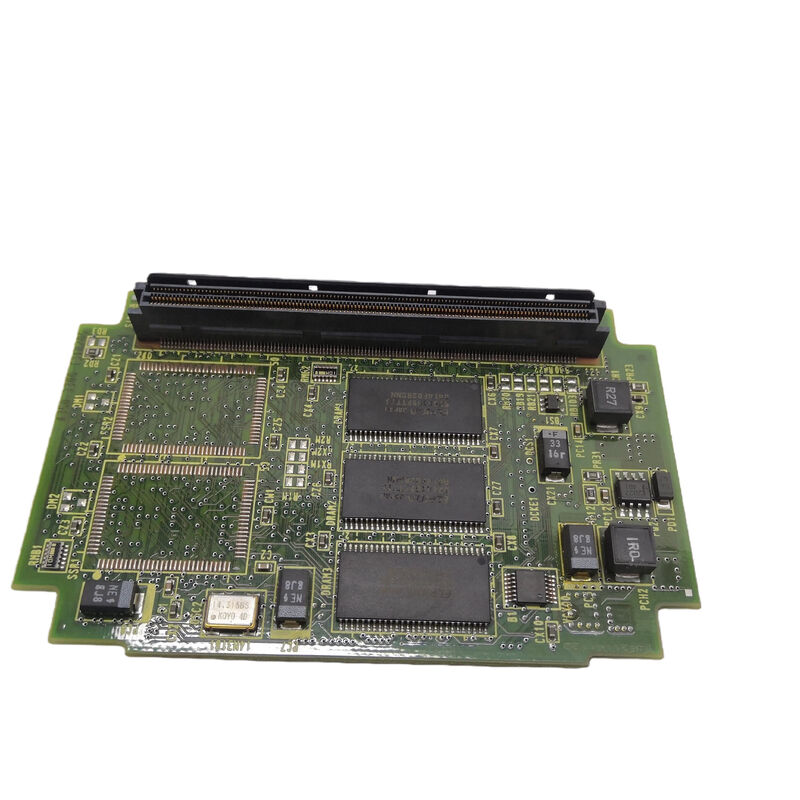

A20B-3300-0331 Плата печатной платы Fanuc A20B33000331 A2OB-33OO-O33I

А20Б-3300-0331 | Плата процессора FANUC Windows CE — встроенный процессор ОС / серия A20B-3300 / промышленная автоматизация с ЧПУ

Windows CE — встроенные вычисления для промышленного ЧПУ

В описании A20B-3300-0331 указано обозначение «WINDOWS CE», что означает плату ЦП, на которой установлена ​​встроенная операционная система Microsoft Windows CE. Это отдельная категория в семействе модулей ЦП A20B-3300: там, где большинство плат A20B-3300 напрямую используют собственное ядро ​​ЧПУ FANUC, плата ЦП Windows CE управляет функциональным уровнем ПК.

Windows CE в ЧПУ FANUC:Компания FANUC предложила опцию ПК на базе Windows CE для некоторых платформ ЧПУ, что позволяет легковесной встроенной среде Windows работать вместе с ядром ЧПУ. Это обеспечило:

Пользовательский интерфейс оператора:Производители машин могут разрабатывать экраны HMI с использованием инструментов, совместимых с Windows CE, что обеспечивает интерфейсы оператора, специфичные для машины, без полных требований Windows XP, предъявляемых к функциональному варианту ПК FANUC.

Возможность подключения данных:Windows CE поддерживала сети TCP/IP, последовательную связь и стандартные протоколы обмена промышленными данными, что позволяло ЧПУ подключаться к заводским сетям, системам DNC и программному обеспечению для мониторинга производства в среде встроенной ОС.

Легкое время выполнения:Windows CE была разработана для промышленного встраиваемого оборудования — ей требовалось гораздо меньше памяти и производительности процессора, чем полной версии Windows для настольных компьютеров, что делало ее подходящей для ограниченной вычислительной среды модуля ЦП с ЧПУ.

Основная информация о продукте

Разнообразие печатных плат процессора A20B-3300

Серия A20B-3300 содержит множество различных типов процессорных плат, обслуживающих различные функции ЧПУ. Серия 033x в этой серии находится в середине семейства — после стандартных модулей ЦП Pentium (031x) и перед сервомодулями FSSB (039x-044x). Другие подтвержденные платы A20B-3300-033x включают:

А20Б-3300-0331:Плата процессора Windows CE — этот продуктА20Б-3300-0312:ЦП Pentium 16 МБ для 21i-B (смежное семейство)А20Б-3300-0390/0391:Сервокарты C5410A FSSB (позже в той же серии)

Сценарии применения

Неисправность функциональной платы ПК с ЧПУ:В системе ЧПУ FANUC с функцией ПК на базе Windows CE возникают сбои на уровне ОС — среда Windows CE не запускается или происходит сбой, в то время как само ЧПУ продолжает работать нормально. В качестве неисправности определяется A20B-3300-0331. Замена восстанавливает работоспособность ПК с Windows CE.

Обслуживание системы управления ЧПУ:ЧПУ FANUC с интерфейсом Windows CE проходит техническое обслуживание электроники. A20B-3300-0331 заменяется для восстановления встроенной среды Windows CE до заведомо исправного состояния.

Часто задаваемые вопросы

Вопрос 1: A20B-3300-0331 выполняет функции обработки с ЧПУ или только функциональный уровень ПК?

A20B-3300-0331 идентифицируется как «плата ЦП WINDOWS CE» — она обеспечивает операционную среду Windows CE для функционального уровня ПК. Основные функции обработки ЧПУ (сервоуправление, интерполяция, выполнение PMC) выполняются на архитектуре ядра ЧПУ отдельно от среды Windows CE. Отказ A20B-3300-0331 влияет на функциональный интерфейс ПК, но не на основные возможности обработки ЧПУ.

Вопрос 2. Какую версию Windows CE поддерживает A20B-3300-0331?

Версия Windows CE, поддерживаемая A20B-3300-0331, определяется программным обеспечением FANUC, установленным на плате, и соответствующей документацией по обслуживанию оборудования и программного обеспечения FANUC. Windows CE существовала в версиях 3.0, 4.x, 5.0 и 6.0, каждая из которых имела разную совместимость API. В документации к соответствующей системе FANUC проверьте, какую версию CE поддерживает эта плата.

В3: Влияет ли замена A20B-3300-0331 на параметры или программы ЧПУ?

Параметры ЧПУ и программы обработки детали хранятся в модулях SRAM и FROM на главной плате ЧПУ или рядом с ней — отдельно от платы ЦП Windows CE. Замена A20B-3300-0331 не влияет на данные обработки с ЧПУ. Любые пользовательские приложения HMI или данные, хранящиеся в среде Windows CE, могут потребовать восстановления из резервной копии после замены.

Вопрос 4. Какие промышленные приложения выигрывают от использования Windows CE на ЧПУ FANUC?

Windows CE на ЧПУ FANUC обеспечивает: настраиваемые сенсорные экраны оператора (выходящие за рамки стандартного интерфейса FANUC MDI), локальный сбор данных без ПК, интеграцию с системами уровня завода с использованием стандартных промышленных протоколов связи, а также интерфейсы считывания штрих-кодов/RFID для автоматической идентификации деталей и выбора программы.
