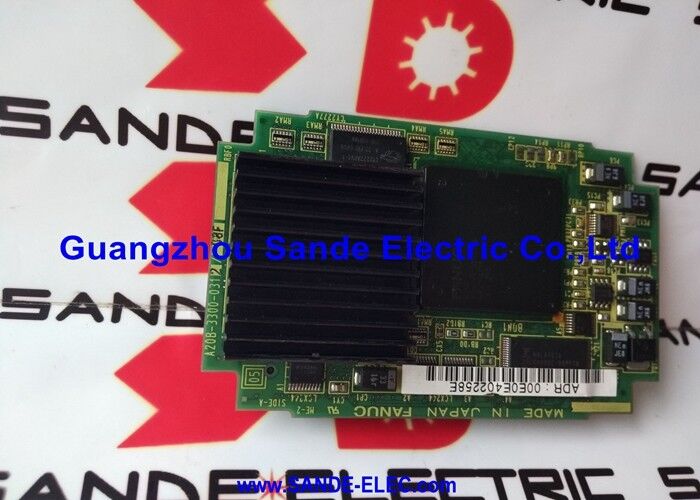

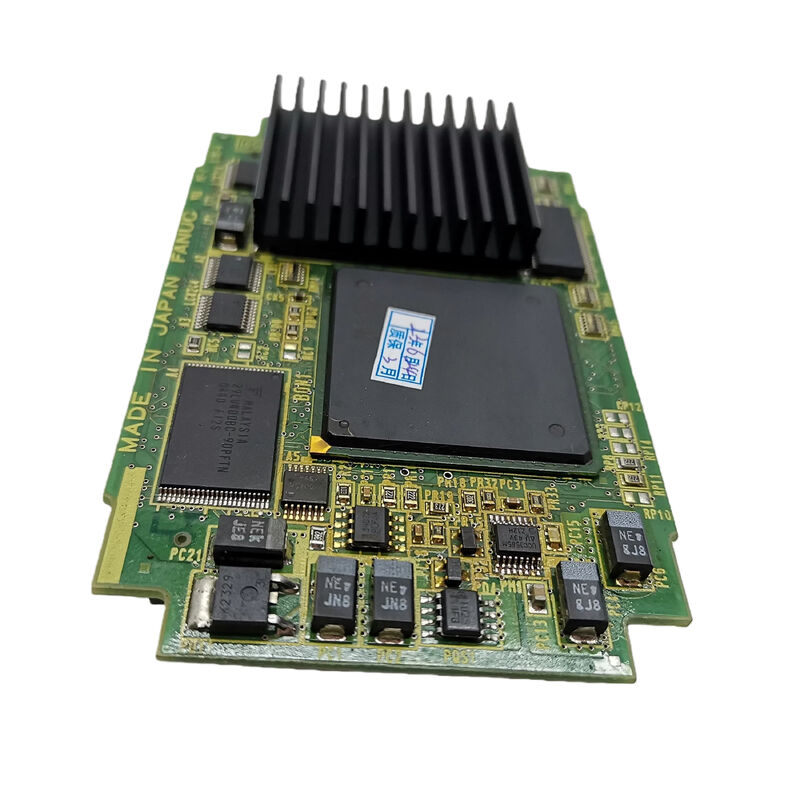

A20B-3300-0313 Плата процессора Fanuc A20B33000313 A2OB-33OO-O3I3

А20Б-3300-0313 | Модуль ЦП FANUC F0i-C Pentium — 32 МБ SDRAM / ЧПУ серии 0i-C / Подключаемая процессорная карта / Управление станком и логика

Серия 0i-C — платформа ЧПУ эпохи Pentium

FANUC Series 0i-C (F0i-C) — это третье поколение платформы 0i CNC. Процессор Intel Pentium A20B-3300-0313 знаменует собой значительный шаг вперед по сравнению с аппаратным обеспечением класса 486DX2 предыдущего поколения 0i-A:

Архитектура обработки:В Pentium представлен суперскалярный конвейер, способный выполнять две инструкции за такт (по сравнению с одной командой за такт в процессоре 486). Для

Задачи ЧПУ, связанные с вычислениями — сложная интерполяция с несколькими одновременными осями, большое количество блоков с упреждением — преимущество Pentium в пропускной способности выражается в большем количестве программных блоков, обрабатываемых за миллисекунду.

Более широкий путь данных:64-битная внешняя шина данных Pentium (по сравнению с 32-битной шиной 486) удваивает пропускную способность памяти за такт. Для операций ЧПУ с интенсивным использованием памяти — загрузки больших программных блоков в упреждающий буфер, обработки таблиц параметров в реальном времени — более высокая пропускная способность сокращает время ожидания ЦП в памяти.

32 МБ SDRAM:A20B-3300-0313 интегрирует 32 МБ SDRAM непосредственно в модуль ЦП. SDRAM (синхронная DRAM) синхронизирует свои операции с системными часами, устраняя состояния ожидания асинхронной DRAM. Для ЧПУ, на котором установлен полный пакет программного обеспечения 0i-C с активными расширенными опциями, 32 МБ обеспечивают необходимое рабочее пространство.

Ключевые характеристики

Ethernet и расширенная обработка

В описании fanuc-controller.com отмечается, что A20B-3300-0313 «разработан для использования в контроллерах FANUC с ЧПУ (например, Series 21i со встроенным Ethernet и расширенными потребностями в обработке)». Процессор Pentium и SDRAM объемом 32 МБ поддерживают расширенные функции поколения 0i-C/21i:

• Встроенный Ethernet для DNC и сбора данных
• Функция ПК для пользовательских приложений HMI
• Упреждающий просмотр программы с более высокой плотностью для более плавного высокоскоростного контуринга.
• Расширенные функции PMC

Сценарии применения

0i-C Ошибка модуля ЦП ЧПУ:В ЧПУ серии 0i-C возникает неисправность на уровне процессора — сигналы тревоги указывают на сбой карты ЦП, остановку ЧПУ во время загрузки или периодические перезагрузки системы. Замена модуля ЦП A20B-3300-0313 восстанавливает процессорное ядро, не затрагивая другие модули.

Плановая замена модуля ЦП:Высокопроизводительный станок с долговечным ЧПУ 0i-C заменяет A20B-3300-0313 в рамках графика профилактического обслуживания, обнуляя срок службы модуля ЦП.

Часто задаваемые вопросы

Вопрос 1: Требуется ли для A20B-3300-0313 настройка или тестирование SDRAM после установки?

SDRAM интегрирована непосредственно в модуль A20B-3300-0313 и не требует отдельной настройки или тестирования. При первом включении питания после установки замены POST (самотестирование при включении питания) ЧПУ автоматически проверяет SDRAM как часть последовательности запуска. Любая ошибка SDRAM, обнаруженная на этом этапе, генерирует системный сигнал тревоги до того, как ЧПУ достигнет нормальной работы.

Вопрос 2. Чем A20B-3300-0313 отличается от A20B-3300-0475 (тип A3, 128 МБ DRAM)?

Оба являются сменными модулями ЦП серии A20B-3300, но для разных поколений ЧПУ:

• A20B-3300-0313: класс Pentium, 32 МБ SDRAM, для серии 0i-C
• A20B-3300-0475: тип A3, 128 МБ DRAM, для более новой платформы (конфигурация 0i-D A3)

32 МБ SDRAM в 0313 по сравнению со 128 МБ в 0475 отражают требования к программному обеспечению и обработке соответствующих поколений ЧПУ. Эти модули не являются взаимозаменяемыми.

В3: Что следует проверить, если есть подозрение, что A20B-3300-0313 неисправен?

Перед заменой модуля ЦП: убедитесь, что шины питания разъема основной платы соответствуют техническим характеристикам (5 В и 3,3 В, в зависимости от обстоятельств); убедитесь, что модули FROM правильно установлены и не повреждены; убедитесь, что батарея SRAM исправна (неисправная батарея SRAM может вызывать симптомы, имитирующие неисправность ЦП). Если все внешние факторы подтверждены правильно, а системные сигналы продолжают указывать на неисправности на уровне ЦП, замена A20B-3300-0313 является подходящей.

Вопрос 4. Является ли процессор Pentium на A20B-3300-0313 стандартным потребительским процессором Intel или встроенным вариантом, разработанным специально для FANUC?

Процессор класса Pentium, используемый в модулях ЧПУ FANUC, представляет собой встроенную промышленную версию архитектуры Intel Pentium, выбранную с учетом расширенного температурного диапазона, характеристик надежности и требований к долговечности промышленных приложений с ЧПУ. Это не то же самое устройство, что и стандартный настольный ПК Pentium, хотя оно использует ту же архитектуру набора команд.
