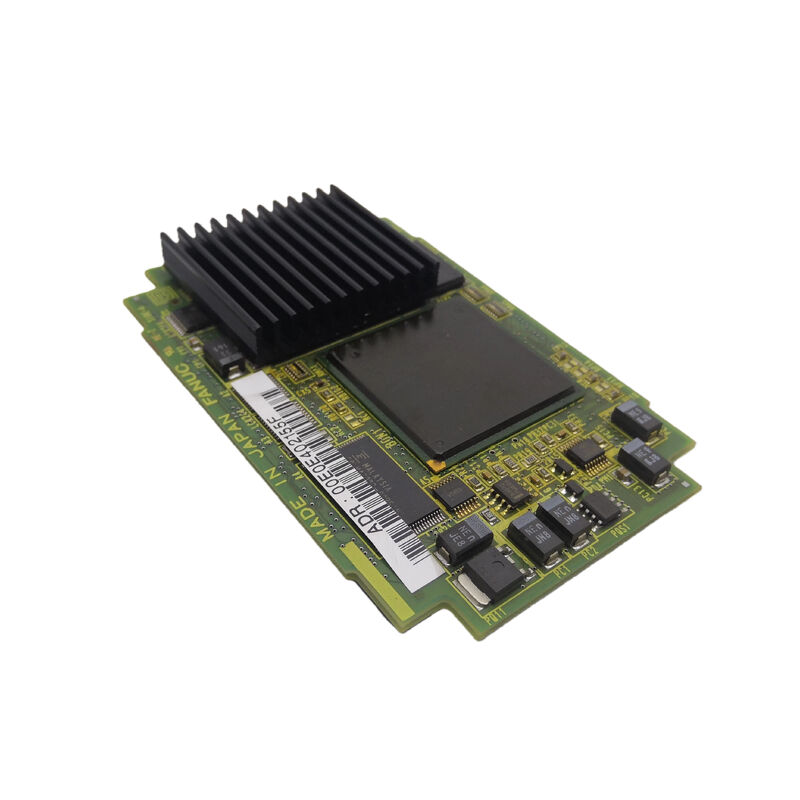

A20B-3300-0311 Фанук ПКБ-карта A20B33000311 A2OB-33OO-O3II

A20B-3300-0311 ∙ FANUC Серия 16i-B и 18i-B Модуль процессора ∙ Процессорная карта / A20B-3300-031x Семья / Контроль CNC

Серия 16i-B и 18i-B Платформа с глубиной

KFAS LLC подтверждает: "A20B-3300-0311 обычно используется в управляющих устройствах Fanuc 16iB, Fanuc 18iB". Ссылка на руководство по техническому обслуживанию B-63525EN охватывает 16i-B, 18i-B,и платформы 21i-B .

A20B-3300-0311 - базовый модуль процессора Pentium для платформы 16i-B/18i-B ∙ карты процессора, которая выполняет программное обеспечение системы CNC из своей встроенной рабочей памяти.Он представляет собой стандартную конфигурацию процессора, которая установила генерацию модуля CPU семейства 031x для этой платформы.

Основная информация о продукте

A20B-3300-031x Семья стандартных модулей процессоров Pentium

Диапазон 031x установил генерацию модулей процессора класса Pentium для платформы FANUC i-series B. Подтвержденные варианты обслуживают различные модели CNC i-B:

Семейство 031x обслуживало полное поколение i-B на нескольких платформах CNC, каждый вариант соответствовал конкретным требованиям к разъему и программному обеспечению главной платы CNC.

Сценарии применения

Неисправность модуля процессора 16i-B:В обрабатывающем центре FANUC серии 16i-B обнаружены сбои в загрузке с помощью ЧПУ. Ошибка обнаружена в A20B-3300-0311. Замена восстанавливает функцию обработки с помощью ЧПУ.

Техническое обслуживание контроллера 18i-B CNC:В серии 18i-B обращающий центр проходит плановое техническое обслуживание электроники.

Частые вопросы

Q1: A20B-3300-0311 специфичен для 16i-B/18i-B или также используется в 21i-B?

Совместимость 0311 в слоте 21i-B зависит от конкретной конфигурации основной платы подтвердить из аппаратной документации.

Вопрос 2: Какова спецификация процессора и памяти A20B-3300-0311?

Семейство 031x использует процессоры класса Pentium.Специфическая тактовая скорость и емкость DRAM A20B-3300-0311 подтверждены на этикетке установленного модуля и в руководстве по техническому обслуживанию Fanuc 16i-B/18i-B B-63525EN. Связанные 031x модули включают: 0312 (16MB), 0313 (32MB SDRAM) и 0319 (32MB) подтверждая диапазон памяти семейства 031x.

Вопрос 3: влияет ли замена A20B-3300-0311 на параметры или программы CNC?

Параметры и программы CNC находятся в модулях SRAM и FROM, отдельных от модуля CPU. Замена A20B-3300-0311 не влияет на сохраненные данные. После установки заменыCNC запускается из FROM и автоматически читает параметры из SRAM.

Вопрос 4: В какие типы основных плат подключается A20B-3300-0311?

Серии 16i-B и 18i-B используют несколько основных конфигураций платы самостоятельные платы для монтажа шкафа и интегрированные LCD-платы.A20B-3300-0311 подключается к розетке модуля процессора на соответствующей главной плате для любой конфигурации. Подтвердите тип хост-магистрали из аппаратной документации машины.
