A16B-2200-0918 Плата печатной платы Fanuc A16B22000918 AI6B-22OO-O9I8

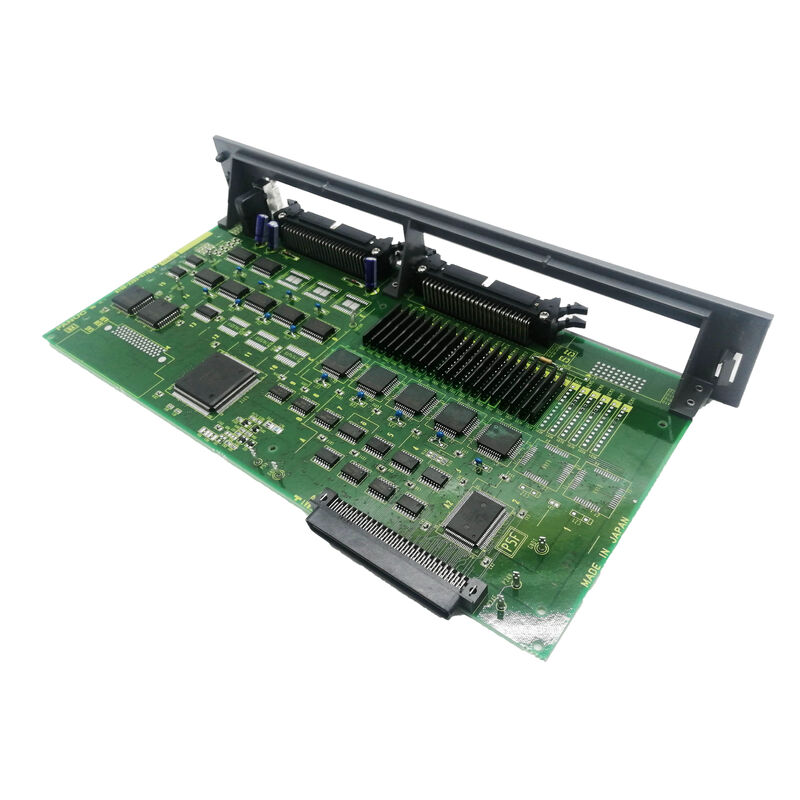

A16B-2200-0918 FANUC Series 16/18 Option 1 Graphic and Remote Buffer PCB CRT Video / DNC / Expanded Graphics RAM / F16B Процессор с графическим и удаленным буфером

Две продвинутые функции в одной опционной доске.

The A16B-2200-0918 объединяет два значительных расширения возможностей CNC в своем слоте Option 1:

Graphic display processing with expanded RAM: графическая обработка с расширенной оперативной памятью"расширенная графическая оперативная память" на этой плате. This expanded memory allows the graphics processor to maintain higher-resolution display content and more complex graphical interface states — including tool path graphic check displays — without the memory constraints of the base main board's display function.

Удалённый буфер связи:Remote Buffer is FANUC's high-speed DNC interface technology. Unlike standard RS-232C DNC (which streams programme data in real-time at modest baud rates), Remote Buffer provides:

• A large on-board memory buffer that pre-loads program data from a host computer at high speed (большой на борту памяти буфер, который загружает программу с хост-компьютера на высокой скорости)
• The CNC reads from this local buffer at its own pace независимо от реальной доступности хост-компьютера
• High-speed interface eliminates communication timing issues that can interrupt machining These two functions together — enhanced graphics and high-speed DNC — address the two most common capability limitations on Series 16/18 CNC machine tools in demanding production environments.

Основные характеристики

Удалённый буфер против стандартного RS-232C DNC

The distinction between Remote Buffer and standard RS-232C DNC is practical: The distinction between Remote Buffer and standard RS-232C DNC is practical:

Стандарт RS-232C DNC (как на A16B-2200-0910):The host PC sends programme blocks one at a time as the CNC executes them. Если у ПК есть какая-либо задержка обработки из-за других задач, лага сети,or software overhead the CNC's block buffer runs empty или программный перегруз Это вызывает мимолетное падение скорости подачи (звуковое и видимое прерывание в режущем движении), известное как "DNC заикание". Для точных поверхностей это заикание создает видимые следы.

Удалённый буфер:The host downloads the entire (or large portion of the) program into the Remote Buffer memory on A16B-2200-0918 at high speed before or during machining. Хост загружает всю (или большую часть) программу в память Remote Buffer на A16B-2200-0918 на высокой скорости до или во время обработки.The CNC reads from its local buffer, который всегда готов с данными, устраняя зависимость от времени работы ПК.Прецизная обработка на полной запрограммированной скорости, даже с очень длинными программами, поддерживается без перерыва.

Сценарии применения

Precision die-and-mould machining: точное обработки форм и материаловA Series 16-B CNC die-and-mould machining center requires DNC supply of large tool path files (hundreds of thousands of blocks). Стандартный DNC производит неприемлемые поверхностные отметины.The A16B-2200-0918's Remote Buffer provides flawless block supply without stutter. Удалённый буфер A16B-2200-0918 обеспечивает безупречное блок-снабжение без заикания..

Graphic board fault with DNC failure: ошибка графической платы с неисправностью DNC:A Series 16/18 CNC loses both its graphical check capability and its Remote Buffer DNC communication simultaneously. The A16B-2200-0918 is identified. Замена восстанавливает обе функции.

Частые вопросы

Q1: What is the difference between A16B-2200-0910 (Option 1 Graphic + RS-232) and A16B-2200-0918 (Option 1 Graphic + Remote Buffer)?

A16B-2200-0910 serves the earlier Series 16 (F16 model), adding graphics and standard RS-232C communication. A16B-2200-0918 serves the Series 16-B (F16B model), а также включает в себя серию 16-B (F16B model).upgrading the communication from RS-232C to Remote Buffer Цитаты A16B-2200-0918 на, отражающие расширенные возможности по сравнению с базовой опционной доской.

Q2: Does Core Exchange mean the faulty board must be returned? Q2: Does Core Exchange mean the faulty board must be returned? Это означает, что неисправная плата должна быть возвращена?

Да. "замена ядра требуется" для A16B-2200-0918. Заменяющая плата поставляется, а неисправная плата должна быть возвращена в качестве ядра.В отличие от стандартной покупки, замена ядра не является необязательной должен быть представлен неисправный блок.

Вопрос 3: Если A16B-2200-0918 не работает, DNC полностью прекращает работу?

If the Remote Buffer hardware fails, the Remote Buffer DNC mode is no longer available. The CNC may still support standard RS-232C communication through other ports. Если аппаратное обеспечение Remote Buffer не работает, режим Remote Buffer DNC больше не доступен.Whether the CNC can continue operating in a degraded DNC mode depends on the specific machine configuration and whether alternative serial ports are available for drip-feed DNC. В зависимости от конкретной конфигурации машины и того, доступны ли альтернативные серийные порты для капельного питания DNC..

Q4: Does replacing A16B-2200-0918 require any DNC communication parameter re-entry? (Замена A16B-2200-0918 не требует повторного ввода каких-либо параметров связи DNC)

Коммуникационные параметры (baud rate, stop bits, parity, Remote Buffer settings) хранятся в основном параметре CNC SRAM, не в опционной доске.The existing communication parameters are re-applied automatically. Существующие параметры связи автоматически заменяются.Проверьте связь DNC с передачей тестовой программы перед возвращением к производству.

Q5: Is A16B-2200-0918 also compatible with FANUC Series 18 machines? Is A16B-2200-0918 also compatible with FANUC Series 18 machines? Q5: Is A16B-2200-0918 also compatible with FANUC Series 18 machines? Is A16B-2200-0918 also compatible with FANUC Series 18 machines?

совместимость с "системами управления FANUC серии 16/18 CNC". Серии 16 и 18 имеют одну и ту же архитектуру опционных платформ, а слот Option 1 принимает одни и те же платформы на обеих платформах.Обозначение "F16B" в списке относится к семейству платформ поколения 16/18 B..
