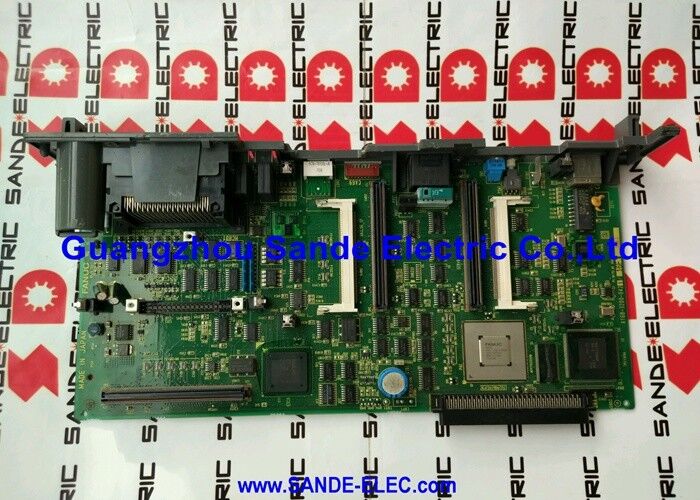

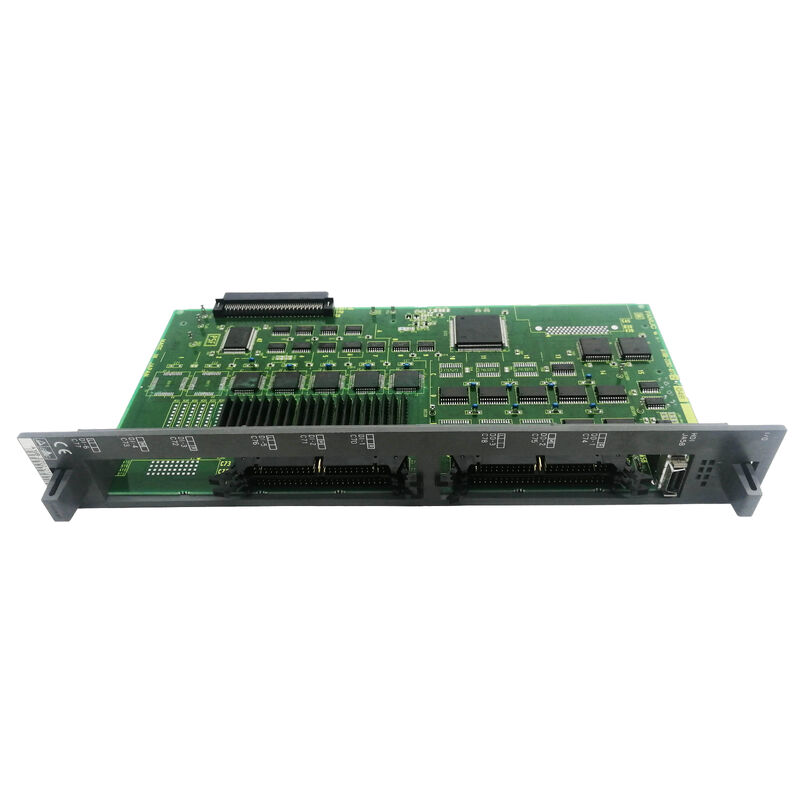

A16B-2200-0910 Плата печатной платы Fanuc A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910∙ FANUC Серия 16 Опция 1 Графическая плата ∙ W/RS-232 / F-16 CNC / Расширение графики / Опция слота PCB

Вариант 1 Слоты для расширения графики и коммуникаций

Архитектура CNC серии 16 включает в себя опционные слоты с определенными позициями на главной плате, где дополнительные функциональные карты расширяют CNC за пределы его базовых возможностей.A16B-2200-0910 занимает слот "Опция 1" ∙ специальное назначенное положение в контроллере серии 16.

Эта доска объединяет два разных расширения в одной карте:

Улучшение графики:Основной процессор серии 16 (A16B-2200-0900) обеспечивает "базовый выход CRT" стандартную возможность отображения.Опции графики в FANUC серии 16 CNC обычно добавляют: дисплей с более высоким разрешением, возможности цветового отображения (где это поддерживается), графическое отображение проверки пути инструмента и улучшенные графические экраны пользовательского интерфейса.

Коммуникация RS-232C:"W/RS232" обозначает интегрированный серийный интерфейс RS-232C на графической плате. Это добавляет один или несколько каналов связи RS-232C в систему CNC, используемую для передачи программ, работы DNC,или внешней связи устройства.

Основная информация о продукте

RS-232C в контексте CNC

Интерфейс RS-232C на A16B-2200-0910 отвечает практическим потребностям машинного цеха:

Загрузка/загрузка программы:РС-232C позволяет двунаправленную передачу программ между CNC и ПК, поддерживая существующие программы и загружая новые.

DNC (прямой цифровой контроль):RS-232C позволяет транслировать большие программы с ПК непосредственно в буфер программ CNC во время обработки.Длинные программы, которые превышают хранилище SRAM CNC, могут быть поставлены в режиме реального времени через DNC без ограничений на хранение.

Внешнее устройство:Периферийные устройства читатели штрих-кодов, сетевые адаптеры или пользовательские интерфейсные устройства могут подключаться к порту RS-232C для интеграции станков сверх стандартных функций CNC.

Сценарии применения

Неисправность графической опции серии 16 CNC:CNC FANUC серии 16 теряет свою функцию графической проверки оператор больше не может визуально проверять пути инструмента перед резкой.Замена восстанавливает как графику, так и функцию RS-232C.

Программа DNC восстановление питания:Серия 16 CNC теряет связь RS-232C DNC программа поставки не работает, заставляя операторов загружать программы вручную с карты памяти..Замена восстанавливает работу ДНК.

Частые вопросы

Вопрос 1: работает ли A16B-2200-0910 только в серии 16-A, или также в серии 16-B и серии 18?

Обозначение "F16" в описании ("PCB ¢ OPTION 1 GRAPHIC F16") конкретно идентифицирует серию 16.Совместимость этой платы с серией 16-B (позднее поколение оборудования) или серией 18 зависит от спецификации опциона слота и пересмотра оборудования CNCПодтвердить с помощью соответствующей документации по техническому обслуживанию FANUC серии 16 перед установкой в систему серии 16-B или серии 18.

Вопрос 2: Какое преимущество графического дисплея добавляет A16B-2200-0910 по сравнению с базовым дисплеем A16B-2200-0900?

Основной базовый процессор обеспечивает "основной выход CRT" основной дисплей, необходимый для отображения программ и редактирования параметров.Графический вариант (A16B-2200-0910) позволяет улучшить графику обычно включая графическую проверку пути инструмента (визуализация пути резки из программы G-кода до или во время обработки), который отсутствует в базовой конфигурации.

В3: является ли RS-232C на A16B-2200-0910 единственным серийным портом на серии 16-A CNC?

Основная основная плата (A16B-2200-0900) уже предоставляет каналы RS-232C для "загрузки / загрузки параметров или капельного питания." A16B-2200-0910 добавляет дополнительную емкость RS-232C, обеспечивая больше портов для одновременных соединений (PC для DNC), отдельное устройство для сбора данных, внешняя связь) без совместного использования одного порта.

Вопрос 4: влияет ли замена A16B-2200-0910 на параметры или программы CNC?

Параметры и программы CNC находятся в модулях SRAM и FROM на главной панели процессора. На опционной панели нет хранящихся данных CNC. Замена A16B-2200-0910 не влияет на хранящиеся данные обработки.
