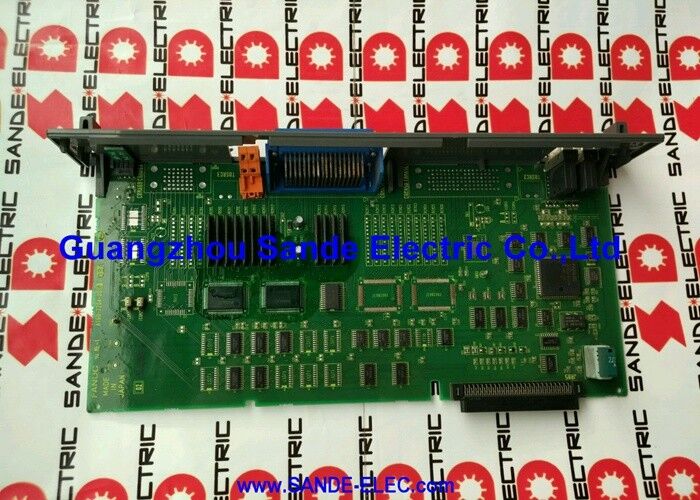

A16B-2200-0900 Печатная плата Fanuc A16B22000900 AI6B-22OO-O9OO

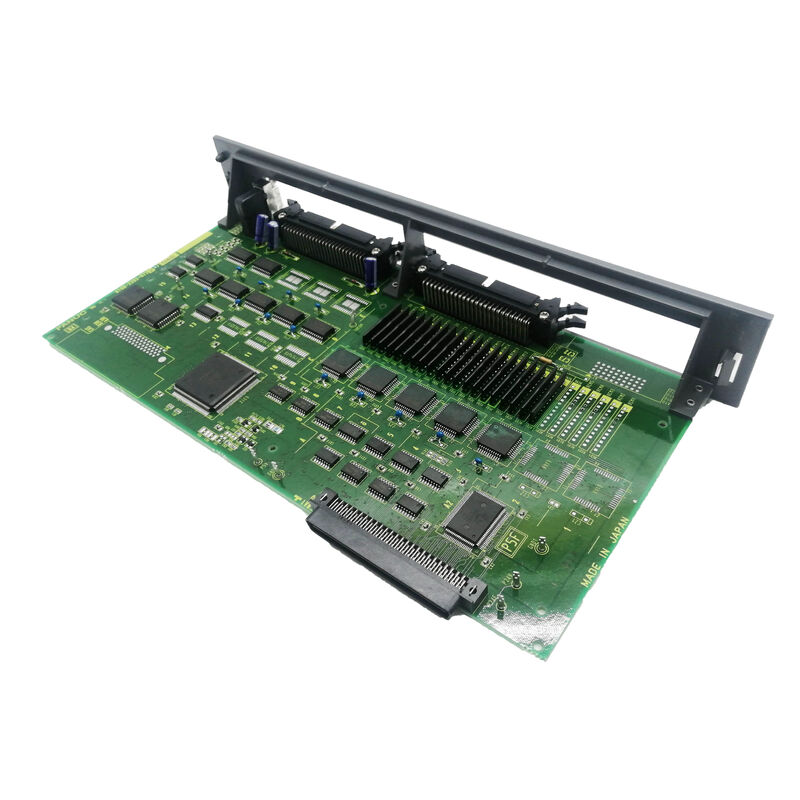

A16B-2200-0900∙ FANUC Серия 16-A Главный процессор PCB F-16M / F-16T / 4-осевой / CRT / MDI / RS-232 / Первая волна Серия 16

Серия 16-A Первая волна современного ЧПУ FANUC

CNC Electronics подтверждает: "Главная карта Fanuc A16B-2200-0900. Часть первой волны систем управления 16, 18 и 21. Этот главный процессор является одним из многих, которые составляют серию 16 моделей управления".

"Первая волна" является ключевым контекстом. Серия 16-A была первым поколением модели A серии 16 CNC, предшествовавшей последующему пересмотру модели B.Эти машины представляли собой возможности FANUC в области CNC в момент их внедрения: компактное многоосновое управление в интегрированной архитектуре основной платы.

"А" в 16-A обозначает аппаратное поколение первая модель аппаратной платформы серии 16,обслуживающий конфигурации обрабатывающего центра F-16M и центра поворота F-16T с одной главной панели процессора.

Основные характеристики

Что делает A16B-2200-0900

CNC Electronics подробно описывает полный набор функций:

Сервоуправление 4-осной:Движение до 4 сервоосей через интерфейс типа А или типа В. Оба типа интерфейсов соединяют главный процессор с сервоусилителями Type A использует аналоговые команды скорости;Тип B использует серийный цифровой интерфейс (ранний предшественник FSSB).

Один шпиндель:Предоставляет командный интерфейс скорости и обратной связи для одного двигателя шпинделя.

Выход дисплея CRT:Сгенерирует видеосигнал для монитора CRT ЦНК ∙ экран для отображения программы, ввода параметров и диагностики.

Клавиатура MDI:Управляет клавиатурой MDI для ввода данных вручную, ввода программ, изменений параметров и ручных операций.

Коммуникация RS-232C:Предоставляет серийные каналы RS-232C для загрузки/выгрузки программ между CNC и ПК, а также для "капельного питания" (операция DNC, при которой программа передается из ПК во время обработки).

Отзывы по линейной шкале:Помимо четырех сервомоторных кодеров,Планшет поддерживает 4 входа линейного масштаба, позволяющих измерять положение непосредственно с слайдов машины для обратной связи в замкнутом цикле независимо от кодера двигателя.

Сценарии применения

Сбой в работе главной платы с ЧПУ:Замена восстанавливает полную работу F-16M CNC.

Сохранение центральной станции:Производственная линия, на которой работают ЧПУ серии 16-А, участвует в основной программе MRO Electric по обмену платы A16B-2200-0900 на отремонтированные устройства по графику постоянного обслуживания.

Частые вопросы

Вопрос 1: В чем разница между конфигурациями F-16M (обработка) и F-16T (поворачивание) на одной и той же платформе A16B-2200-0900?

Аппаратное обеспечение A16B-2200-0900 одинаково как для F-16M, так и для F-16T.Различие заключается в программном обеспечении системы CNC модули FROM, загруженные программным обеспечением центра обработки (циклы G-кода для фрезы) против программного обеспечения центра поворота (циклы G-кода для поворота)Модули SMD и оборудование базовой платы обслуживают обе конфигурации.

Вопрос 2: Что означает "интерфейс типа A или типа B" для 4 осей?

Тип A - это аналоговый интерфейс команды скорости Тип B - это серийный цифровой интерфейс, ранний цифровой сервобус FANUC, использующий серийный протоколСпецифический тип интерфейса в данной машине определяется установленными сервоприводами.

Вопрос 3: является ли A16B-2200-0900 тем же, что и A16B-2202-0860 (основной процессор серии 18-B)?

No A16B-2200-0900 является основным процессором серии 16-A ∙ более старое поколение аппаратного обеспечения модели A для платформы серии 16.A16B-2202-0860 является основным процессором серии 18-B новейшее поколение модели B для платформы серии 18Различные серии оборудования (A16B-2200 против A16B-2202), различные поколения CNC (модель A против модели B), не взаимозаменяемые.

Вопрос 4: Требуется ли замена A16B-2200-0900 перезагрузкой параметров?

Параметры CNC находятся в модулях SRAM. Если модули SRAM не повреждены и переданы на заменную плату, все параметры сохраняются. Если данные SRAM потеряны,параметры должны быть восстановлены из резервного копированияВсегда резервное копирование всех параметров перед любым обслуживанием основной платы.
