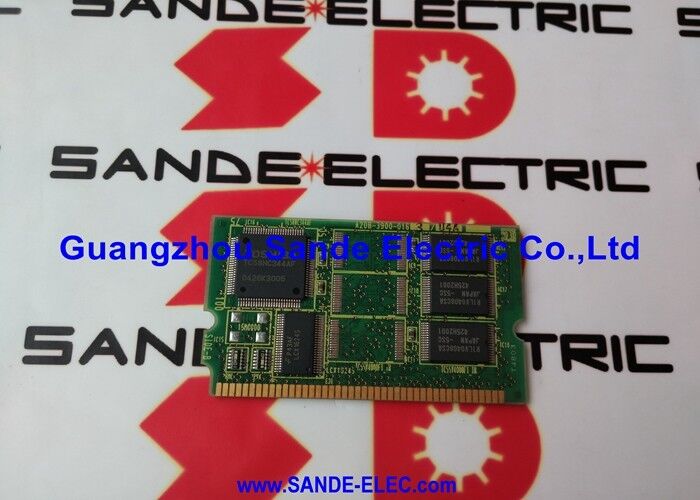

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240 | 8-осевой модуль управления сервоприводами FSSB серии i-B — ЧПУ серии 16i / 18i / 21i / 0i

Номер детали: A20B-3300-0240

Производитель: FANUC Corporation (Япония)

Тип продукта: Модуль управления сервоприводами FSSB — плата расширения серии i-B на 8 осей

Количество осей: До 8 осей

Интерфейс: FSSB (оптоволоконная последовательная шина сервоприводов)

Восемь осей, одна плата расширения

A20B-3300-0240 — это 8-осевой модуль управления сервоприводами FSSB для ЧПУ FANUC серии i-B — плата расширения, которая управляет сервоприводами до восьми управляемых осей с одной платы, установленной на главной плате ЦПУ серии i-B. Он использует FSSB (оптоволоконную последовательную шину сервоприводов) для связи с сервоусилителями в режиме реального времени, передавая команды скорости и положения приводам и получая обратную связь от энкодера в каждом цикле управления.

Серия A20B-3300 охватывает платы расширения сервоприводов для контроллеров ЧПУ серии i-B (16i-B, 18i-B, 21i-B). Каждая плата управляет связью сервоприводов через один или несколько оптоволоконных каналов FSSB, причем количество осей и каналов FSSB варьируется в зависимости от типа модуля. A20B-3300-0240 поддерживает до 8 осей — максимальное количество осей в стандартном диапазоне одноплатных решений для этого поколения ЧПУ.

В семействе A20B-3300 соседние номера деталей соответствуют различным конфигурациям количества осей:

Правильный модуль для конкретного ЧПУ зависит от настроенного количества осей и необходимости управления сервоприводами HRV (High Response Vector). Перед заказом замены подтвердите номер установленной платы по ее маркировке.

FSSB и архитектура i-B

FSSB заменила параллельную ШИМ-проводку предыдущих поколений приводов FANUC одним оптоволоконным кабелем, соединяющим ЧПУ с его сервоусилителями. Каждый канал FSSB от A20B-3300-0240 подключается к цепочке сервоусилителей, причем каждый усилитель идентифицируется по его положению в цепочке. Оптоволоконное соединение обеспечивает защиту от помех в среде с высоким уровнем электромагнитных помех внутри корпуса станка с ЧПУ.

Модуль устанавливается на главную плату ЦПУ серии i-B рядом с модулем процессора ЦПУ, модулями памяти DIMM (FROM и SRAM) и модулем графического дисплея. Вместе эти платы расширения составляют полный контроллер ЧПУ. A20B-3300-0240 не содержит параметров ЧПУ — все параметры конфигурации осей и сервоприводов находятся в модуле SRAM и в памяти ЧПУ с резервным питанием от батареи.

Основные характеристики

Часто задаваемые вопросы

В1: После переустановки этого модуля на нескольких осях одновременно появляются сигналы тревоги FSSB. Что следует проверить?

Многоосевые сигналы тревоги FSSB после работы с модулем в первую очередь указывают на неправильное подключение разъема модуля к главной плате ЦПУ — неполный контакт на любом контакте краевого разъема модуля приводит именно к такому симптому. Полностью извлеките модуль, проверьте разъем на наличие погнутых или загрязненных контактов, плотно вставьте его обратно и повторите тестирование. Если сигналы тревоги сохраняются, проверьте оптоволоконные соединения FSSB в оптических портах модуля на наличие загрязнений или повреждений.

В2: Может ли A20B-3300-0240 (8-осевой) работать в ЧПУ, которое использует только 6 осей?

Да. Модуль поддерживает до 8 осей, но не требует назначения всех 8. В ЧПУ, настроенном на 6 осей, два неиспользуемых положения осей FSSB просто остаются неназначенными в таблице параметров осей ЧПУ. Модуль работает нормально с меньшим, чем максимальное, количеством настроенных осей.

В3: Требуется ли при замене этого модуля повторный ввод каких-либо параметров?

A20B-3300-0240 не содержит параметров ЧПУ. Все параметры сервоприводов осей находятся в памяти SRAM и FROM ЧПУ. После установки сменного модуля ЧПУ нормально считывает свои параметры при включении питания. Повторный ввод параметров не требуется при замене на аналогичный модуль, при условии, что содержимое исходного SRAM не повреждено.

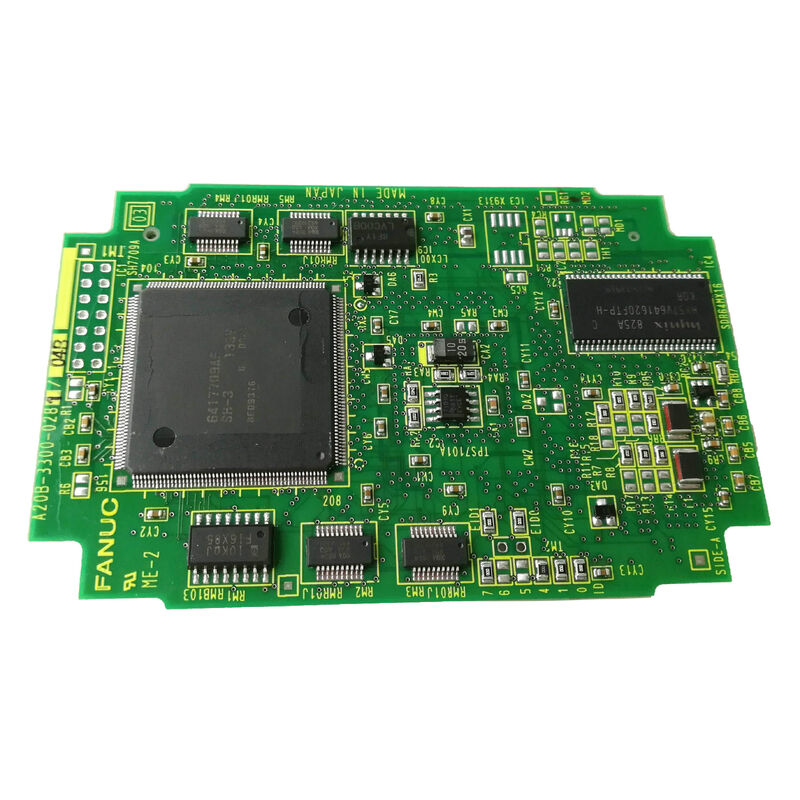

В4: В чем разница между стандартным A20B-3300-0240 и вариантом HRV A20B-3300-0248?

A20B-3300-0248 — это вариант HRV (High Response Vector), который поддерживает более высокую частоту обновления контура сервопривода для более отзывчивого управления осями — особенно актуально для приложений высокоскоростной обработки. Модель 0240 является стандартным вариантом. Оба устанавливаются на ту же главную плату ЦПУ серии i-B. Правильный вариант определяется конфигурацией программного обеспечения сервопривода ЧПУ — управление HRV требует модуля HRV и соответствующих параметров программного обеспечения сервопривода.

В5: Откуда поставляется A20B-3300-0240?

На вторичном рынке ЧПУ FANUC имеются обменные и избыточные запасы модулей сервоприводов серии A20B-3300. Как модель 0240, так и близкие к ней варианты активно торгуются из-за большой установленной базы станков 16i/18i/21i, которые все еще находятся в производстве. Подтвердите точный суффикс (0240) по маркировке установленного модуля — не принимайте соседний номер без проверки количества осей и совместимости с HRV. Запросите функциональное тестирование на совместимой испытательной установке ЧПУ перед приемом любого обменного блока.
