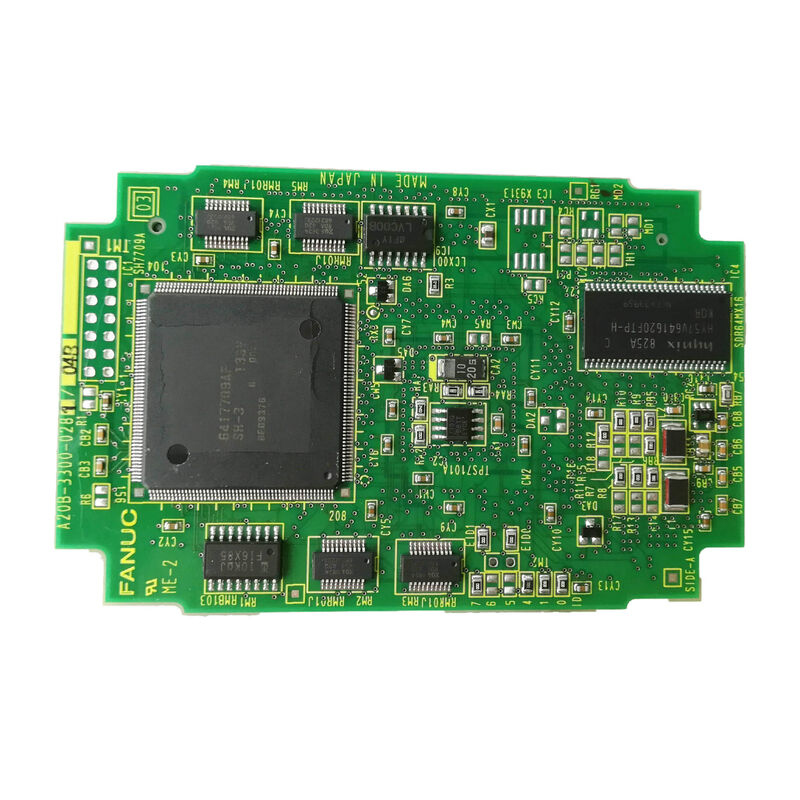

FANUC A20B-3300-0225 | Главная плата ЦП серии i — главная печатная плата для ЧПУ серий 16i / 18i / 21i

Номер детали: A20B-3300-0225

Перекрестная ссылка: A20B33000225

Производитель: FANUC Ltd. (Япония)

Тип продукта: Главная плата ЦП — главная печатная плата серии i

Серия продукта: A20B-3300

Главная плата системы управления серии i

A20B-3300-0225 — это главная плата ЦП, главная печатная плата, для систем ЧПУ FANUC серий 16i, 18i и 21i. Это основной несущий каркас в блоке управления ЧПУ, на котором размещаются все подключаемые модули, которые вместе образуют полный контроллер ЧПУ: модуль процессора ЦП, модули памяти FROM/SRAM DIMM, сервомодуль FSSB, графический модуль и любые дополнительные платы, установленные в системе управления.

Сама главная плата не выполняет обработку ЧПУ — это роль подключаемого модуля ЦП, установленного на ней. Главная плата обеспечивает межсоединение на задней панели, которое позволяет всем подключаемым модулям обмениваться данными, распределяет напряжения питания по каждому модулю и предоставляет внешние разъемы (шина привода, ввод/вывод, дисплей), которые соединяют систему управления с остальной частью станка.

Когда главная плата выходит из строя — обычно из-за повреждения разъема на задней панели, трещины в дорожке печатной платы или отказа схемы интерфейса — вся система управления ЧПУ отключается. Замена главной платы требует тщательного переноса всех оригинальных подключаемых модулей на новую плату, а затем перезагрузки прошивки и параметров.

Что необходимо загрузить после замены

A20B-3300-0225 — это аппаратная плата — она не хранит программное обеспечение ЧПУ или параметры. После установки запасной главной платы с оригинальными подключаемыми модулями необходимо проверить или перезагрузить следующее:

• Содержимое FROM: Если оригинальный модуль FROM DIMM перенесен без повреждений, прошивка сохраняется.
• Содержимое SRAM: Если оригинальный модуль SRAM перенесен и резервное питание от батареи поддерживалось во время замены, параметры и программы сохраняются. Если SRAM был обесточен во время переноса, все параметры и программы должны быть перезагружены из резервной копии.
• Лестница ПЛК: Перезагружается из резервной копии, если содержимое SRAM было утеряно.

Полное резервное копирование данных перед снятием является обязательным перед заменой главной платы.

Основные характеристики

Часто задаваемые вопросы

В1: A20B-3300-0225 указан как б/у и протестированный. Что это означает для надежности?

Плата б/у, снятая с выведенного из эксплуатации станка с ЧПУ и протестированная на совместимой испытательной установке, является практичным вариантом замены, особенно для типа платы, который имеется в большом количестве на вторичном рынке ЧПУ. Тест должен подтвердить, что разъемы на задней панели целы, схемы внешних интерфейсов исправны, и плата правильно включается с подключенными модулями. Запросите у поставщика документацию по тестированию перед приемкой платы.

В2: Запасная плата была установлена, но несколько подключаемых модулей не распознаются. Что следует проверить?

Нераспознавание подключаемых модулей после замены главной платы почти всегда вызвано неполным подключением модулей в слотах новой платы. Разъемы DIMM и краевые разъемы главной платы A20B-3300 механически плотные. Снимите и снова надежно установите каждый модуль. Если модуль правильно установлен, но все еще не распознается, возможно, неисправна схема интерфейса на задней панели главной платы для этого слота.

В3: Модуль SRAM был перенесен при выключенном станке с ЧПУ. Сохраняются ли параметры?

Обесточивание модуля SRAM — даже кратковременное — рискует потерей параметров, если батарея SRAM разряжена. При переносе модуля SRAM во время замены главной платы самый безопасный метод — поддерживать напряжение батареи на SRAM все время во время замены. Обычно это требует временного подключения внешней батареи. Если параметры были потеряны, восстановите их из резервной копии, сделанной перед заменой платы.

В4: Является ли A20B-3300-0225 взаимозаменяемой с другими вариантами A20B-3300 (например, 0226, 0227)?

Смежные варианты A20B-3300 обычно являются последовательными аппаратными ревизиями одной и той же главной платы. Незначительные различия в ревизии компонентов или компоновке печатной платы, как правило, не влияют на функциональную совместимость — интерфейс подключаемых модулей и расположение внешних разъемов стандартизированы. Проконсультируйтесь со специалистом по запчастям FANUC, если точный вариант имеет решающее значение для конкретного состояния производства ЧПУ.

В5: Где надежно приобрести б/у A20B-3300-0225?

Компании по ремонту ЧПУ FANUC серии i и дилеры устаревших запчастей имеют в наличии б/у главные платы A20B-3300 в обменном фонде. Большое количество станков 16i/18i/21i, выведенных из эксплуатации, обеспечивает стабильные поставки. Убедитесь, что имеется конкретный вариант 0225 — смежные номера могут иметь другие разъемы или аппаратные ревизии. Функциональное тестирование на испытательной установке, совместимой с 16i/18i/21i, является наиболее ценным этапом обеспечения качества.
