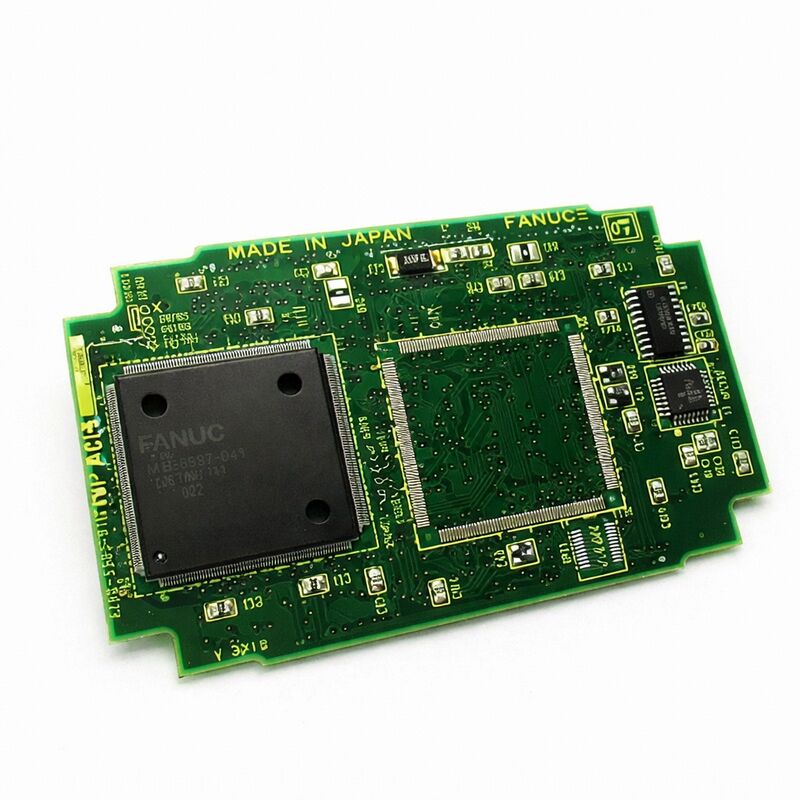

1 ПК Новый Fanuc A20B-3300-0161 ПКБ А20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 ∙ CRT Ссылка Дисплей Модуль Управления ∙ A20B-3300 Серия, CNC Оператор панель дисплей PCB, A350-3300-T166, Япония происхождение

Обзор

ВFANUC A20B-3300-0161- это модуль управления дисплеем CRT Link, - это доска, которая находится на стыке между обрабатывающим миром ЧПУ и визуальным миром оператора.

Каждое значение параметра, линия программы, смещение инструмента, сообщение тревоги, отображение координат,и графический экран, который появляется на панели оператора FANUC CNC проходит через этот модуль, прежде чем достичь экранаБез его правильного функционирования оператор фактически слеп к состоянию ЦНС, что в зависимости от типа машины и ее работыможет варьироваться от неудобства до сбоя, приведшего к остановке производства.

Определение "CRT Link" в официальном описании отражает архитектуру платы.A20B-3300-0161 получает данные отображения от основного процессора через внутреннее шиночное соединение (интерфейс ссылки CRT) и обрабатывает все время, генерация видеосигнала, и обновление дисплея на собственных схемах.

Это разделение имеет функциональную ценность: обновление дисплея должно происходить непрерывно и с точными интервалами, чтобы поддерживать стабильное,безминутное изображение .

Выделенный модуль отображения решает этот конфликт, предоставляя функции отображения свои собственные ресурсы обработки.

Семейство A20B-3300 охватывает диапазон модулей дисплеев FANUC в нескольких поколениях и типах дисплеев CNC. В рамках этого семейства различные варианты обрабатывают различные конфигурации дисплеев:Монохромность против цвета, различные размеры экрана (7,2 дюйма, 9,5 дюйма, 10,4 дюйма), только для символов против графических возможностей, и оборудование Ethernet против не-Ethernet.

A20B-3300-0161 является специфическим вариантом в этом диапазоне, который можно определить по его перекрестной ссылке A350-3300-T166, которая также фигурирует в документации FANUC.

Основные характеристики

Что на самом деле делает A20B-3300-0161

Путь от данных CNC к тому, что отображается на экране, включает несколько этапов обработки, которые обрабатывает A20B-3300-0161:

Создание персонажей:Когда CNC требует отображения номера параметра, значения координат, сообщения тревоги или строки программы, он отправляет коды символов (ASCII или аналогичные) в модуль отображения.Модуль содержит генератор символов ROM, который отображает эти коды в пиксельные шаблоны.

Каждый буквенно-цифровой символ и символ, которые появляются на экране с цифровым дисплеем, отображаются этой схемой генерации символов в модуле отображения.

Графическое изображение (для графических модулей дисплея):Для более продвинутых вариантов дисплея, поддерживающих графические функции 3D графические представления .

Эта графическая обработка будет потреблять значительную пропускную способность основного процессора, если она не будет отгружена на модуль дисплея.

Время отображения и синхронизацияКРТ-дисплеи (и их преемники LCD) требуют точных горизонтальных и вертикальных сигналов синхронизации для поддержания стабильного изображения.

Дисплейный модуль генерирует эти сигналы времени и обеспечивает синхронизацию выхода видеоданных с ними, создавая стабильный,правильно сфотографированное изображение независимо от того, что делает главный процессор ЦНЦ.

Выход видеосигнала:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.

Сбой дисплейного модуля, как он выглядит и что он означает

Неисправность A20B-3300-0161 проявляется в очевидных, но порой вводящих в заблуждение последствиях:

Пустой экран:Заднее освещение дисплея (если LCD) или высоковольтная труба (если CRT) активированы, вы можете обнаружить это по слабому свечению или теплу, но на экране ничего не отображается.

Это указывает на то, что оборудование дисплея включено, но не получает действительного видеосигнала.

Смешанный или замороженный дисплей:Персонажи появляются в случайных положениях, блоки экрана показывают бессмысленные узоры, или дисплей заморожен на одном изображении, в то время как CNC реагирует на входы нормально (вы можете услышать шпиндель,движущиеся оси, и т.д.).

Это говорит о том, что дисплей частично функционирует, но его внутренние схемы имеют неисправность, вызывающую неправильный выход.

Частичное повреждение дисплея:Некоторые области экрана являются правильными (например, этикетки мягкого клавиша внизу), в то время как другие области показывают зашифрованные данные,или определенный тип отображения (графический) поврежден, в то время как отображения символов правильные.

Это полезный диагностический показатель: повреждение графического дисплея при правильном отображении символов указывает на сбой в схемах графической обработки модуля,не генерация символов или базовый выход видео.

На некоторых экранах нормальное отображение, на других - пустое:Если основные экраны состояния CNC отображаются правильно, но переключение на графический экран инструментального пути приводит к пустому отображению, графическая часть модуля отображения подозревается.

Что не меняется, когда A20B-3300-0161 заменяется

Критический момент для планирования технического обслуживания: модуль управления дисплеем не хранит никаких данных CNC.нет смещений инструмента Это бессодержательный дисплейный процессор. Замена не требует резервного копирования данных и восстановления параметров.

Единственное действие после замены заключается в проверке того, что экран отображается правильно на различных типах экранов CNC.

Это отличается от замены основной платы процессора или модуля SRAM, где обязательны всеобъемлющие процедуры резервного копирования и восстановления данных.

Замена дисплейного модуля является одной из самых чистых ремонтных операций в техническом обслуживании FANUC CNC.

Частые вопросы

Вопрос 1: CNC оси и шпиндель работают нормально, но экран пустой. Это подтверждает, что A20B-3300-0161 не работает?

Пустой экран с функциональными CNC-осями и шпинделем сильно указывает на неисправность модуля дисплея, но подтвердите это, сначала проверив собственное питание и кабель дисплея.

Дисплейный блок (LCD/CRT) имеет свои собственные подключения к питанию; в случае отказа от питания дисплейного блока экран будет темным независимо от состояния дисплейного модуля.

Если установка дисплея подтверждена включенной (заднее освещение включено, инвертор включен для ЖК-дисплея), но не показывает изображения, то следующим подозреваемым является модуль дисплея.

Быстрое подтверждение заключается в том, чтобы наблюдать, показывают ли светодиодные индикаторы CNC на главной доске нормальное состояние работы.

Вопрос 2: Можно ли заменить A20B-3300-0161 на соседний вариант A20B-3300-0162?

-0161 и -0162 - это разные панели в семействе модулей дисплеев A20B-3300 они обрабатывают различные конфигурации дисплеев или поколения CNC.

Они не могут быть свободно взаимозаменяемыми. Конкретный требуемый модуль определяется основной платой процессора, на которой он монтируется, и устройством отображения, подключенным к системе.

Проконсультируйтесь с руководством по подключению оборудования CNC или точно сопоставьте номер детали с этикеткой установленной платы.Использование неправильного варианта приведет к нефункциональным дисплея даже если сама доска является здоровым.

Вопрос 3: Есть ли риск для данных CNC при замене модуля отображения?

No A20B-3300-0161 не хранит конкретных данных для машины. Параметры, программы, лестница PMC и смещения все находятся в модулях SRAM и FROM на главной панели процессора,которые не нарушаются заменой дисплейного модуля.

Перед снятием или установкой дисплейного модуля полностью выключите CNC это ESD и мера предосторожности но специально для этой процедуры не требуется резервного копирования данных.

Вопрос 4: Что означает то, что на дисплее отображается некоторое правильное содержание (простые клавиши, заголовки страниц), но другие части спутаны?

Частичное повреждение дисплея с некоторым правильным содержанием обычно указывает на сбой в определенном подразделе схемы модуля дисплея, а не на полный сбой.

Если этикетки с мягкими клавишами в нижней части экрана верны, но основная область данных зашифрована, генератор символов для основных элементов пользовательского интерфейса работает, но схема отображения данных неисправна.

Если экраны символов (параметр, смещение, программа) верны, но графический экран (путь инструмента, форма волны) поврежден, то подраздел графического рендеринга не выполняется.

Эти симптомы подтверждают дисплейный модуль как источник неисправности и помогают ремонтным центрам диагностировать, какую конкретную цепь обрабатывать.

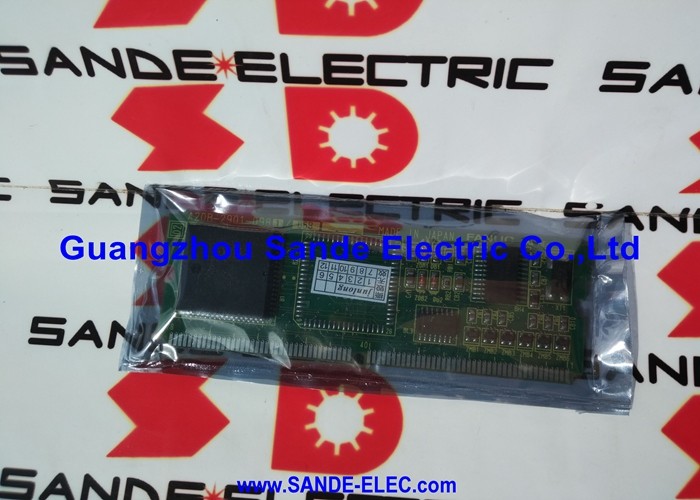

Q5: Как следует обращаться с A20B-3300-0161 во время хранения и транзита, чтобы предотвратить повреждение?

Плата должна храниться в антистатическом мешке всегда, когда она не установлена, как для хранения, так и во время транспортировки.

Следует избегать экстремальных температур: хранение ниже -20°C или выше +60°C сопряжено с риском повреждения полупроводников и напряжения соединительных соединений при тепловом цикле.

Доска не должна располагаться лицом вниз на твердых поверхностях (повреждение компонентов), накладываться на другие доски без антистатической пены между ними (повреждение при контакте и ESD),или в обычных картонных коробках без антистатической упаковки (накопление статического заряда во время транспортировки).

Специально сделанный антистатический защитный пакет внутри жесткой картоновой коробки с пеновой подкладкой со всех сторон является минимально приемлемым грузовым пакетом.
