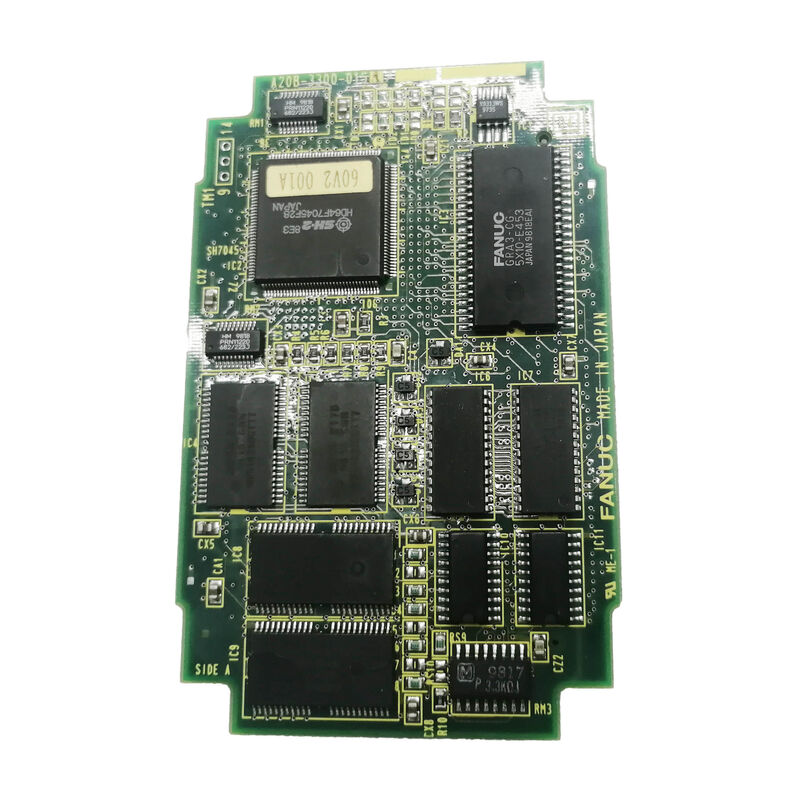

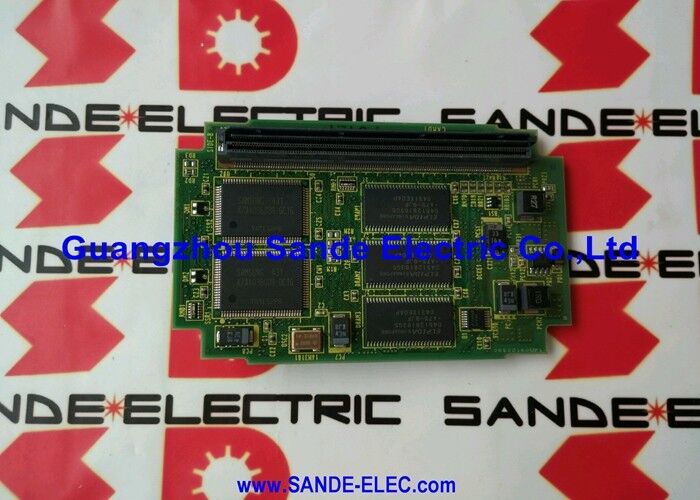

Карта управления дисплеем Fanuc A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 7.2-дюймовый монохромный графический модуль серии 16i / 18i / 21i / 20i, Япония

Номер части:A20B-3300-0154

Производитель:Корпорация FANUC (Япония)

Тип продукции:Монохромный графический дисплей управления PCB (карта GPU)

Серия доски:A20B-3300

Тип дисплея:7.2-дюймовый STN монохромный ЖК-дисплей

Совместимые системы:FANUC серии 16i, 18i, 20i, 21i

Обзор

A20B-3300-0154 - это модуль графической обработки для 7,2-дюймовой монохромной ЖК-панели оператора FANUC, установленной на контроллерах CNC серии 16i, 18i, 20i и 21i.Это выделенная карта графического процессора (GPU card) ∙ плагин-карта, которая устанавливается на задней стороне главной карты серии i ∙ ответственная за всю графическую обработку и вывод дисплея, поставляемый на 7.2-дюймовая монопанель STN, видимая оператору на машине.

Каждый визуальный элемент на интерфейсе оператора CNC проходит через эту доску.

Список программ обработки, отображение положения оси, текст тревоги, экраны параметров и графическое представление пути инструмента отображаются этим модулем.

Основная плата процессора обрабатывает исполнение программ, интерполяцию движения и обработку PMC.

Эта графическая плата выполняет отдельную задачу преобразования этих данных в точечный матричный выход, отправляемый на ЖК-панель.

Разделение графической обработки на специальную плату является преднамеренной частью архитектуры FANUC i-series.Главный процессор не обременен расчетами рендеринга дисплея, которые выполняются на собственном выделенном процессоре A20B-3300-0154.

Это позволяет главному процессору CNC поддерживать постоянную производительность интерполяции независимо от того, что происходит на экране.

Карта устанавливается на обратной стороне главной CPU-карты, внутри желтой задней плоскости базового блока i-серии.

Он подключается к специальному розетке и закрепляется четырьмя распределительными зажимами.

Его физическое положение защищает его от окружающей среды машины, оставаясь при этом доступным для замены при необходимости.

Основные характеристики

Что означает 7,2-дюймовый монодисплей для работы машины

FANUC оснащала многие свои компактные блоки I-серии с 7,2-дюймовыми монохромными ЖК-панелями STN.

Монохромный дисплей использует одноцветную матрицу, обычно белые символы и графику на темном фоне, а не цветовую панель с подсветкой, используемую в более крупных конфигурациях i-серии.

Таким образом, панель остается компактной и подходит для условий, когда небольшой отпечаток имеет большее значение, чем цветовое отображение.

Оператор может читать содержимое программы, редактировать программы деталей, отслеживать положение оси, просматривать и устанавливать параметры и проверять сигналы тревоги.2-дюймовый моноэкран показывает проволочную графику запрограммированного пути, адекватный для проверки траекторий программы перед резкой.

Графический модуль обрабатывает это рендеринг: он получает данные инструментального пути от основного процессора и преобразует их в монохромный сигнал точечной матрицы, отображаемый панелью.

Когда A20B-3300-0154 не работает, дисплей показывает специфические симптомы.

Наиболее распространенным является пустой экран с нормальной работой ЧПУ. Заднее освещение панели может оставаться включенным, показывая слабое свечение, но никаких символов или графики не появляются.потому что графический модуль не производит выход.

Время от времени появляется частичная неисправность отображения: часть контента отображается, в то время как другие области экрана остаются пустыми.

Установка и удаление графического модуля

Основные платы FANUC серии i используют стандартизированный метод монтажа для подключаемых модулей.Чтобы снять доску, когти каждой распределительной клинки вытягиваются наружу, чтобы освободить замок, и доска поднимается от розетки.

Для повторного вставки необходимо выровнять разъем платы с главным розеткой и нажимать до тех пор, пока все четыре клипа не закроются.

Коннектор очень важен, и разъем закрыт, чтобы не допустить обратного вставления.но доска должна быть полностью нажата в розетку частичное включение производит ненадежный контакт, который может вызвать периодические сбои дисплея, даже когда сама доска функционирует.

После установки убедитесь, что все четыре распределителя заперты, прежде чем закрыть базовый блок и восстановить питание.

A20B-3300-0154 предназначен для конфигурации 7,2-дюймовой монопанели.4-дюймовый цветЭти модули не взаимозаменяемы.

Правильный модуль должен быть соединен с панельным блоком, используемым на машине.

Частые вопросы

Вопрос 1: Экран полностью темный, кроме света от подсветки. Сигнализация с ЧПУ работает нормально, а машина работает. Это A20B-3300-0154?

Тёмный экран с активным подсветкой и нормальной работой с помощью ЧПУ является характерным признаком сбоя графического модуля.

Сама панель получает питание (отсюда и подсветка), но графические данные с дисплея ПКБ отсутствуют.

Сначала проверьте разъем между графическим модулем и основной платой ∙ частично заложенный разъем создает именно этот симптом.

Если установка разъема подтверждена, графический модуль заменяется.

Вопрос 2: Можно ли использовать A20B-3300-0154 с 9,5-дюймовым монодисплеем?

Номер A20B-3300-0154 соответствует конфигурации 7,2-дюймовой моно STN LCD-панели.

Формат сигнала, время и вывеска соединителя совпадают с конкретным типом дисплея.

Установка неправильного графического модуля для данного типа панели не приводит к отсутствию вывода или неправильному выводу.

Вопрос 3: Графика инструментального пути на экране проверки программы отображается искаженной, прямые линии разбиты на точки, а представление дуги фрагментировано.

Ошибки отображения в графическом контенте: нарушенные линии, фрагментированные арки, поврежденные символы указывают на сбой обработки графического модуля.

Модуль производит выход, но выход неверен.

Это отличается от полной потери дисплея. Эти ошибки рендеринга, как правило, ухудшаются со временем, поскольку ASIC или схемы памяти графического процессора ухудшаются.

Замена правления - это правильный ответ.

Вопрос 4: После замены A20B-3300-0154, экран белый без содержания. CNC работает нормально. Что следует проверить?

Белый экран после замены модуля обычно указывает на разъем, который не полностью включен, или на модуль, который не соответствует панели.

Убедитесь, что номер замененной доски точно соответствует номеру снятой доски.

Проверьте, что разъем полностью нажат. Если номер детали совпадает и разъем правильный, включите цикл питания CNC, чтобы позволить системе отображения перезагрузиться.

Q5: A20B-3300-0154 был заменен, но дисплей иногда становится пустым на несколько секунд до восстановления.?

Периодическое отключение после замены точек панели и панели на кабель сигнального дисплея между базовым блоком и панелью.

Если этот кабель был нарушен во время одной из замен и не полностью пересечен, то перерывный контакт вызывает описанный симптом.

Проверьте разъемы кабеля на обоих концах.

Если с подтвержденными кабельными соединениями прерывистые пустоты сохраняются, то сам кабель может быть поврежден и требует замены.
