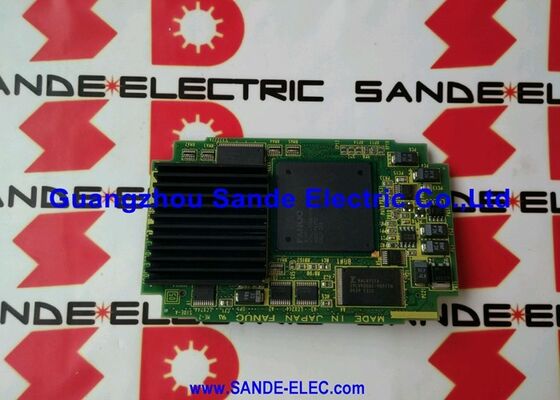

1 ПК Использованная карта управления A20B-3300-0150 В хорошем состоянии A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150

Номер части:A20B-3300-0150

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль цветовой графики 10,4-дюймовый ЖК-дисплей

Серия доски:A20B-3300

Совместимые системы:FANUC серии 16i, 18i и совместимые

Статус:Производство прекращено

Обзор

A20B-3300-0150 - 10,4-дюймовый цветный графический модуль для систем FANUC серии 16i и 18i.4-дюймовая цветовая ЖК-дисплейная панель, установленная на панели оператора.

Карта подключается непосредственно к главной CPU-карте 16i или 18i контроллера и генерирует видеосигнал, который отображается на ЖК-панели.

10,4-дюймовый дисплей был стандартным размером экрана для FANUC i-series CNC на момент производства этих контроллеров.

Он давал операторам четкое, полноцветное представление о положении оси ′′ экрана CNC, активных программах, экранах параметров, тревожных сообщениях, графике пути инструмента и всех других функциях интерфейса.Все, что оператор видит на дисплее проходит через A20B-3300-0150 прежде, чем он появляется на экране.

Эта доска прекращена производством компанией FANUC.

Он остается активным элементом технического обслуживания, потому что машины, которые он обслуживает ∙ Центры обработки, обрабатывающие центры и комбинированные машины серии 16i и 18i ∙ продолжают работать в производстве по всему миру.

Когда эта доска выходит из строя, дисплей становится пустым, и CNC продолжает работать нормально, но оператор теряет всю визуальную обратную связь.

Основные характеристики

640×480 цветовой дисплей

640×480 - это разрешение VGA 307200 пикселей, расположенных в соотношении 4: 3. На 10,4-дюймовом экране это дает примерно 77 пикселей на дюйм. Этого достаточно для четкого текстового рендеринга,считываемые параметры экрана, четкие сигналы тревоги и полезные графические дисплеи пути инструмента.

Цвет полностью обработан.

A20B-3300-0150 управляет цветным ЖК-дисплеем, а не монохромным.Подсветка сигнализации.

Эта визуальная кодировка делает интерфейс более читаемым и помогает операторам быстро идентифицировать ненормальные состояния.

Монохромный заменитель будет отображать содержимое, но без цветового кодирования, который делает интерфейс наиболее читаемым.

Карта генерирует видеосигнал в правильном формате для 10,4-дюймовой цветной ЖК-панели.

Панель и панель совпадают заменная панель должна иметь правильный номер детали для установленного типа панели.Доски для различных размеров дисплеев или различных спецификаций панелей не являются взаимозаменяемыми..

Установка вставки на 16i/18i главную плату

A20B-3300-0150 устанавливается на главной плате процессора контроллера серии 16i или 18i. Он занимает слот для графической карты, предназначенный для этого модуля.Подключение обеспечивает панель с системным питанием (5V DC) и видеоданные от процессора дисплея CNC.

Этот подход к монтажу интегрирует графическую функцию в основной блок контроллера без необходимости отдельной проводки между картой графического процессора и дисплеем.Выход видео идет непосредственно из A20B-3300-0150 на ЖК-панель через видео входный разъем панели.

При замене платы убедитесь, что заменяющий модуль полностью установлен в розетке.

Частично сидящий графический модуль, как правило, производит пустой дисплей, а не искаженный. Частичное сидение полностью прерывает путь видеосигнала.

После замены включите систему и подтвердите, что на дисплее отображается загрузочный экран FANUC, прежде чем считать ремонт завершенным.

Контекст дисплейной системы серии 16i/18i

16i и 18i были рабочими лошадьми FANUC для поколения CNC начала 2000-х годов.

Они привозили станки обработки и станки поворота всех типов - малые VMC, большие горизонтальные станки, многоосевые станки поворота, комбинированные станки.

10,4-дюймовый цветный дисплей был стандартной конфигурацией в этом диапазоне.

Машины, построенные на этих контроллерах, уже находятся на втором или третьем десятилетии службы.

Механические компоненты - шпиндели, направляющие, шаровые винты - часто имеют оставшийся срок службы.A20B-3300-0150 - это одна из панелей, которая поддерживает работу этих машин..

Поскольку производство карты прекращено, доступные запасы поступают из первоначального избыточного запаса или отремонтированных единиц.

Испытания перед продажей важны для модулей дисплея ∙ модуль с периферийными схемами может показывать правильное поведение загрузки, но не работает при определенных условиях дисплея.

Приобретение от поставщиков, которые проводят испытания под нагрузкой, обеспечивает лучшую уверенность, чем неиспытанный избыток.

Частые вопросы

Вопрос 1: 10,4-дюймовый ЖК-дисплей пустой при включении. В противном случае ЦНЦ работает нормально. Может быть, причина в A20B-3300-0150?

Пустый дисплей при нормальной работе с помощью ЧПУ соответствует неисправности графического модуля.проверьте подключение к питанию ЖК-панели и кабель видеосигнала между панелью и платой.

Разъединенный видеокабель производит пустой дисплей независимо от состояния графической платы.

Если питание и кабели подтверждены и дисплей остается пустым, графический модуль является основным подозреваемым.

Вопрос 2: Дисплей показывает экран, но цвета неверны ¢ некоторые области показывают неправильные цвета или мерцающий цвет.

Неисправности цветного дисплея: неправильные цвета, мигание цвета, частичная потеря цвета чаще вызваны неисправностью ЖК-панели или поврежденным видеокабелем, чем неисправностью графической платы.Графический модуль генерирует правильный сигнал; панель воспроизводит.

Повреждение цветного фильтра панели или схемы драйвера LCD приводит к аномалии цвета.

Испытание с известной хорошей заменной панелью перед заменой графической платы.

Вопрос 3: Может ли A20B-3300-0150 управлять LCD-панелью разного размера, например, 7,2-дюймовым или 8,4-дюймовым устройством?

Нет, A20B-3300-0150 специально для 10,4-дюймовых цветных ЖК-конфигураций.

Время передачи видеосигнала, разрешение и характеристики привода совпадают с 10,4-дюймовой панелью.

Установка -0150 в системе, сконфигурированной для другого размера дисплея, не даст правильного вывода.

Вопрос 4: После замены графической платы на дисплее при загрузке отображается искаженный текст, а затем он становится пустым.

Извращенный текст во время загрузки, который выходит на пустой экран, предполагает, что доска частично функционирует, но не работает до того, как дисплей стабилизируется.

Это может указывать на частично неисправность заменной платы или прерывистое напряжение питания на входе 5 В платы.

Измеряйте напряжение 5 В в розетке главной платы вольтметром.

Вопрос 5: Требуется ли изменение параметров или обновление программного обеспечения после установки A20B-3300-0150?

Обычно не требуется реконфигурация программного обеспечения.Графический модуль обеспечивает аппаратную функцию видеовывод для дисплея что программное обеспечение CNC использует без необходимости знать, какой конкретный пересмотр платы установлен.

Включить систему после установки и подтвердить нормальную работу дисплея.

Если параметры CNC включают настройки типа дисплея, убедитесь, что они установлены правильно для 10,4-дюймового цветного ЖК-дисплея,но это было бы существующее параметры настройки, а не новый, требуемый заменой доски.
