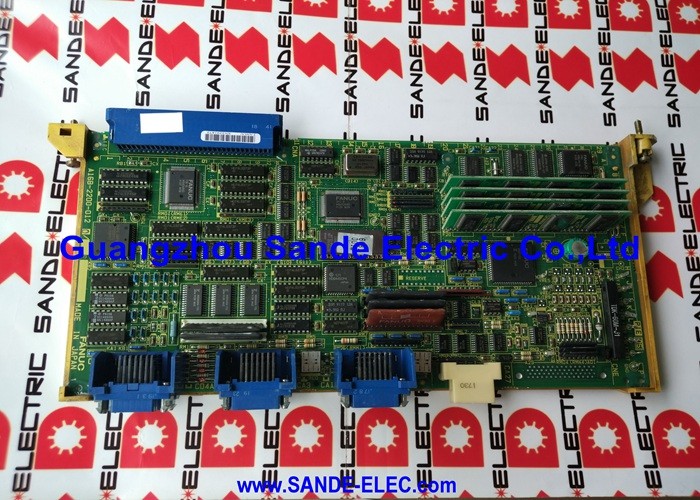

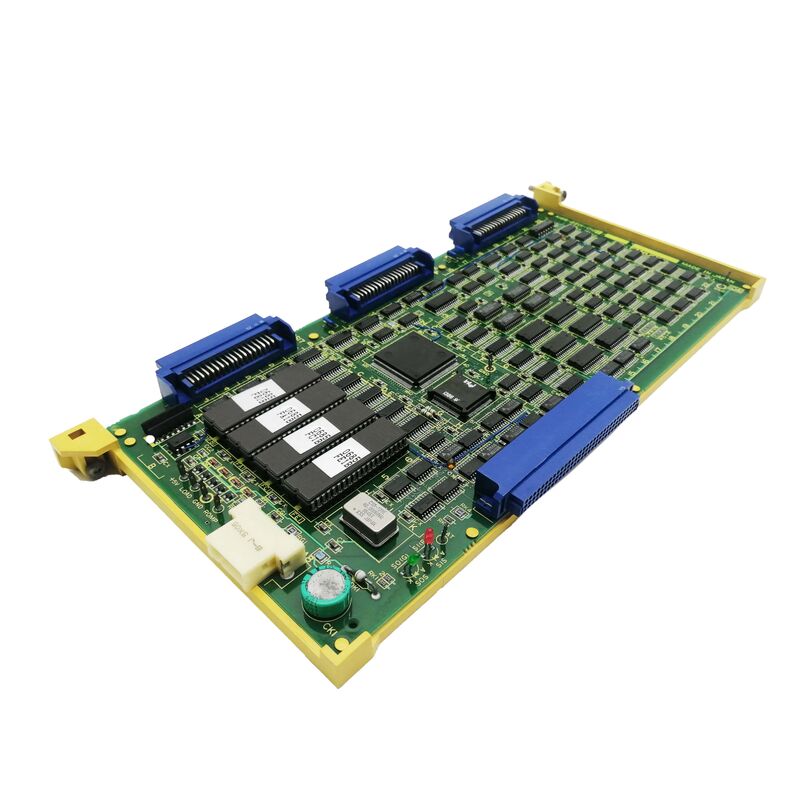

A16B-2200-0391 Плата печатной платы Fanuc A16B22000391 AI6B-22OO-O39I

A16B-2200-0391∙ FANUC Серия 0-C 2-осевой серийный импульсный кодер Осевая карта PULCO / Тип A / Альфа сервоинтерфейс / OT-C / D / F

PULCO

A16B-2200-0391 носит обозначение "PULCO" (Pulse Coder) - сжатую обозначение для Pulse Coder, определяющую тип интерфейса кодера.Это ставит его в самый продвинутый уровень оси карты для серии 0-C платформы.

Таблица оборудования серии 0-C KFAS LLC подтверждает эволюцию оси карт:

A16B-2200-0391 - это серийное поколение импульсных кодеров для двухосевых конфигураций

Основные характеристики

Серийный импульсный кодер Продвинутый интерфейс кодера

CNC Electronics подтверждает: "Эта ось типа A сервоинтерфейсов для сервоусилителей серии ALPHA". Серия Alpha представила серийные импульсные кодирующие двигатели для производственных машин CNC.

Серийный импульсный кодер передает данные о местоположении в виде серийного цифрового сообщения, заменяя параллельные сигнальные провода старых типов кодеров.Это обеспечивает более высокое разрешение и более чистую передачу сигнала по сравнению с аналоговыми или 16-битными параллельными интерфейсами более ранних карт оси.

"Тип A" обозначает протокол сервокоммуникации, подключающийся к сервоприводам серии "Альфа" - стандарту интерфейса предварительного FSSB (предварительного волоконно-оптического).

Сценарии применения

Неисправность 2-осевого станкового станка серии 0-C:Оси Z и X станка FANUC серии 0-C создают серийную сигнализацию импульсного кодера.

Модернизация привода 0-C:CNC серии 0-C с использованием более старой оси карты (A16B-2200-0221) обновляется до A16B-2200-0391 при установке сервоприводов Альфа.

Частые вопросы

Вопрос 1: В чем разница между A16B-2200-0391 (PULCO) и A16B-2200-0361 (32-битная карта оси)?

Оба обслуживают 2-осевую конфигурацию на серии 0-C CNC. A16B-2200-0361 использует 32-разрядный интерфейс для кодеров более раннего поколения.A16B-2200-0391 использует интерфейс Serial Pulse Coder, специфический для сервомоторов серии AlphaЭти две модели соответствуют разным поколениям сервоприводов и не взаимозаменяемы.

Вопрос 2: А16В-2200-0391 обслуживает только 2-осевые машины?

A16B-2200-0391 сконфигурирована на 1 или 2 оси. CNC Electronics описывает ее как панель "от 1 до 2 серийных осей". Для машин 3/4 осей, использующих серийный импульсный кодер, соответствующая панель A16B-2200-0390.

Вопрос 3: Что означает совместимость шпинделя OT-C, OT-D, OT-F?

Это типы модулей управления шпинделями, доступные для серии 0-C.CNC Electronics подтверждает, что A16B-2200-0391 "разработан для работы с любым спиндом OT-C / OT-D / OT-F и сервоинтерфейсами, включая цифровые, серийных и редко аналоговых конфигураций".

Вопрос 4: Требуется ли замена A16B-2200-0391 повторным вводом параметров сервоустройства?

Нет, параметры серво находятся в главной SRAM CNC. После установки замены, CNC автоматически повторно применяет параметры.Проверка правильной реакции сервопривода на обеих осях перед возвращением в производство.
