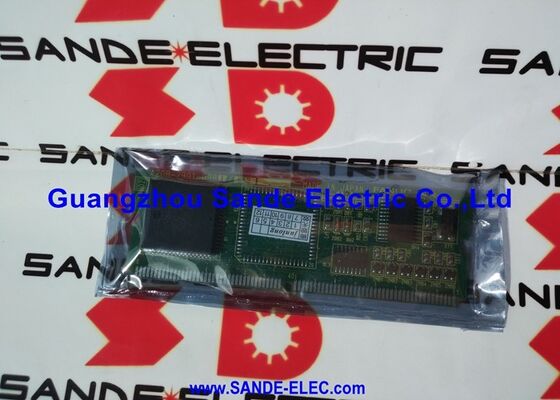

1 ПК Использованная доска Fanuc A20B-3300-0102 В хорошем состоянии A20B33000102 A2OB-33OO-O1O2

FANUC A20B-3300-0102 ∙ RISC CPU Card (PowerPC) ∙ Заменяет A20B-3300-0101, для серии 16i / 18i / 21i CNC высокоскоростных механических функций, серии A20B-3300, Япония

Номер части:A20B-3300-0102

Производитель:Корпорация FANUC (Япония)

Категория продукции:ПКЖ RISC CPU модуль (карта высокопроизводительной обработки)

Серия:Семейство модулей обработки с помощью ЧПУ серии I FANUC

Заместители:A20B-3300-0101

Архитектура процессора:PowerPC RISC

Обзор

ВFANUC A20B-3300-0102представляет собой карту RISC CPU модуль высокопроизводительного вторичного процессора для контроллеров FANUC серии 16i, 18i и 21i.

Он имеет процессор PowerPC RISC и устанавливается в качестве дополнительной платы в блок управления CNC,дополнение основного модуля процессора специальной высокоскоростной вычислительной мощностью для расширенных функций обработки.

A20B-3300-0102 является прямой заменой более ранней платы A20B-3300-0101 RISC.одинаковая операционная цель, совместимость одной и той же системы с улучшениями компонентов или конструкции, осуществляемыми FANUC в течение всего срока службы продукта.

Для любого 16i/18i/21i CNC, на котором находилась плата -0101 и требующая замены, -0102 является правильной заменой тока.

Понимание того, почему CNC требует карты RISC CPU, требует понимания разделения между основным процессором CNC и ролью RISC-карты.

Главный ЦПУ CNC (от семейства A20B-3300-03xx для 16i-B/18i-B, или A20B-3300-0260 для модели поколения A) обрабатывает основные функции CNC: выполнение программного обеспечения системы CNC,прохождение лестницы PMC, управление вводами и выводами, управление дисплеем.

The RISC card handles the numerically intensive real-time computation tasks that high-speed machining functions require — tasks where execution time is measured in microseconds and where the computational load would saturate the main CPU if handled there.

Основные характеристики

Почему архитектура PowerPC RISC?

Процессор PowerPC, который имеет A20B-3300-0102, является процессором архитектуры RISC (Reduced Instruction Set Computer).Процессоры RISC выполняют более простой набор инструкций по сравнению с процессорами CISC (Complex Instruction Set Computer), такими как семейство x86, но выполнять каждую инструкцию в меньшем количестве часовых циклов.

Для типа вычислений, требуемых усовершенствованными функциями CNC, тригонометрическая интерполяция, расчет сплина, прогрессивная обработка,алгоритмы сервопередачи эффективная цифровая обработка архитектуры RISC обеспечивает существенные преимущества пропускной способности.

FANUC выбрала архитектуру PowerPC для этой роли, потому что она была, на момент разработки поколения контроллеров 16i/18i/21i, ведущей высокопроизводительной архитектурой встроенных процессоров.

PowerPC использовался в аэрокосмической, автомобильном управлении и промышленных приложениях, где требовались детерминированная производительность в реальном времени и вычислительная пропускная способность.

Его сочетание плавающей запятой и детерминированного времени выполнения точно соответствовало требованиям выполнения функций обработки с помощью ЧПУ в режиме реального времени.

A20B-3300-0102 представляет собой обновленную версию этого модуля обработки.

-0102 включает обновления компонентов по сравнению с -0101 при сохранении полной совместимости с системным программным обеспечением 16i/18i/21i и функциями, разрешенными картой RISC.

Функции, обеспечиваемые картой RISC

Усовершенствованные функции ЧПУ, которые требуют карты RISC A20B-3300-0102, сгруппированы вокруг высокоскоростной и высокоточной обработки:

Контроль контура ИИ (AICC) / Контроль продвинутого предварительного просмотра ИИ.Эти функции используют перспективную обработку для предварительного чтения предстоящих программных блоков и вычисляют плавно оптимизированные пути инструмента в режиме реального времени.

Прогнозное вычисление анализирует многие блоки впереди, одновременно выполняя текущий блок требует выделенной высокопроизводительной обработки.

Карта RISC обрабатывает эти вычисления, не влияя на планирование в режиме реального времени основной системы CNC.

Высокоскоростная обработка малых блоков.Сложные программы форм и штампов, особенно те, которые генерируются системами CAM с использованием интерполяции тонких толеранций, производят тысячи очень коротких программных блоков в секунду.Обработка этих блоков на полной скорости без потери потока программы требует дополнительной вычислительной мощности, предоставляемой картой RISC.

Интерполяция NURBS.Если CNC интерпретирует данные кривой NURBS (Non-Uniform Rational B-Spline) непосредственно из программы NC, а не получает предлинейные точечные данные из системы CAM,математическая оценка кривой сплина на каждом этапе интерполяции выполняется процессором RISC.

Усовершенствованные алгоритмы сервопередачи.Некоторые высокоточные алгоритмы сервоуправления, которые уменьшают позиционное отставание во время изменений направления и контурных переходов, вычисляются картой RISC,улучшение отделки поверхности и точности измерений на сложных контурных деталях.

Переход от -0101 к -0102

A20B-3300-0101 является предшественником A20B-3300-0102.когда модуль пересматривается, как правило, из-за устаревания компонента, улучшение производства или незначительное усовершенствование конструкции ∙ последняя цифра увеличения числа деталей.

-0102 заменяет -0101 как стандартный продукт с полной обратной совместимостью.

Для технического специалиста по техническому обслуживанию, заказывающего замену карты RISC для машины, на которой установлен номер -011, номер -0102 является правильной частью для заказа.

Совместимость системного программного обеспечения идентична. При замене -0102 на -0101 не требуются изменения параметров или обновления программного обеспечения.

Практические последствия для вторичного рынка заключаются в том, что -0101 единиц все меньше доступны, поскольку установленные базовые возрасты и платы потребляются потребностями в обслуживании.

-0102, как текущая редакция, имеет более высокую доступность на обновленном рынке.

Частые вопросы

Вопрос 1: У машины 16i-B установлен A20B-3300-0101. Требуется ли замена его на -0102 каких-либо изменений параметров CNC или обновления программного обеспечения?

А20Б-3300-0102 - это прямая аппаратная замена для -0101.

Программное обеспечение системы CNC не различает две версии. Установите -0102 в том же положении, что и -0101, и функции, зависящие от RISC, будут работать идентично.

Не требуется модификации параметров, загрузки программного обеспечения или реконструкции.

Вопрос 2: 16i-B работает нормально для обычной обработки, но показывает сигнализацию специально во время работы контроля контура ИИ. Вероятно ли, что ошибка в карте RISC?

сигнализация, которая появляется специально во время контроля контура ИИ или других функций, зависящих от RISC, но не во время обычной обработки блока за блоком;является сильным показателем того, что источником неисправности является RISC-карта..

Основной процессор обрабатывает обычную обработку; карта RISC является дополнительным ресурсом обработки, от которого зависит управление контурами ИИ.

Если нормальная работа не нарушена, а ошибка возникает только при включении функций, требующих использования карты RISC, следует заподозрить саму карту.

Если для временной установки имеется заменяющее устройство, это является самым быстрым диагностическим подтверждением.

Вопрос 3: Совместима ли карта RISC от машины серии 18i-A с машиной серии 16i-B?

Семейство плат RISC (A20B-3300-0101/0102) используется как в моделях A (16i-A, 18i-A, 21i-A), так и в моделях B (16i-B, 18i-B, 21i-B),но путь физической установки отличается между поколениями.

Модель A поколения устанавливает RISC-карту через специальное расположение на главной плате модели A. Модель B поколения устанавливает опционные платы по-другому.

Прежде чем заменить карту RISC с одной машины на другую, убедитесь, что конкретный пересмотр платы и расположение разъемов соответствуют аппаратной конфигурации целевой машины.Обратитесь к специализированному поставщику FANUC с номерами аппаратных частей исходного и целевого оборудования для подтверждения совместимости..

Вопрос 4: У машины установлена карта RISC, но управление контурами ИИ не работает.

Не обязательно. Управление контурами ИИ и связанные с ними функции, зависящие от RISC, требуют как оборудования (карты RISC), так и программного обеспечения, включенного в FROM CNC.

Если опционное программное обеспечение не лицензировано и включено на этом конкретном компьютере,зависимые от RISC функции не будут отображаться в меню функций CNC независимо от того, установлена ли карта RISC и функционирует ли она.

Сначала проверьте статус опции если опция AICC не отображается как доступная, проблема заключается в лицензировании программного обеспечения, а не в аппаратном обеспечении.

Вопрос 5: Можно ли починить карту A20B-3300-0102 RISC на уровне компонента после сбоя?

Процессор PowerPC на карте RISC является высокоинтегрированным устройством, ремонт самого процессора на уровне компонента практически невозможен.

Неисправность периферийных компонентов (регуляторы напряжения, часовые осцилляторы, интегральные узлы памяти,Конденсаторы сцепления) иногда могут быть отремонтированы квалифицированным специалистом с доступом к правильному испытательному оборудованию и возможностью проверки функции платы после ремонта.В большинстве случаев, замена на уровне доски является правильным путем обслуживания.

Статус -0102 как текущего пересмотра означает, что отремонтированные единицы доступны через специализированный рынок запасных частей FANUC.
