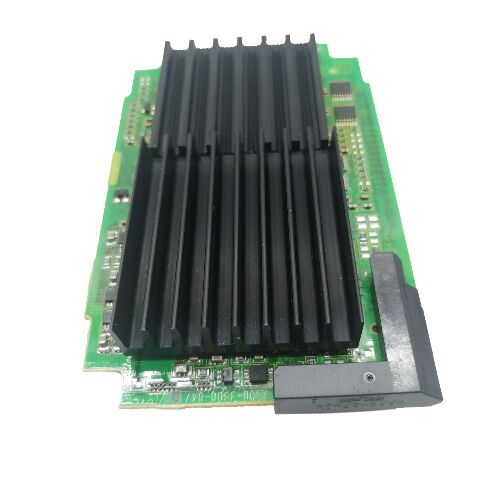

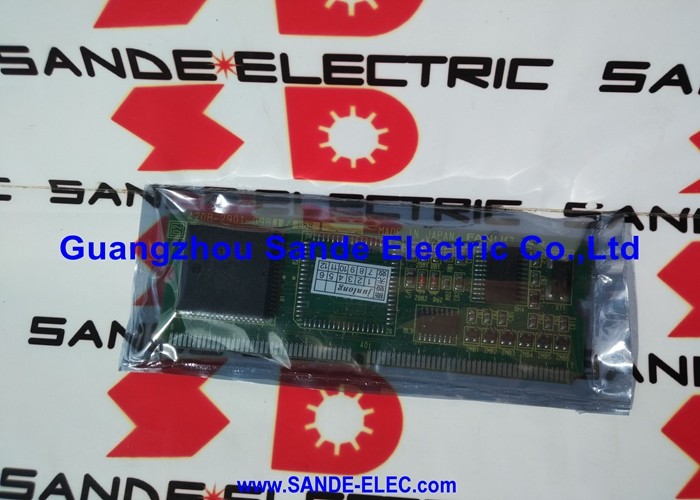

1 ПК Новый Fanuc A20B-3300-0091 ПКБ А20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091∙ 7.2-дюймовый монохромный дисплей с символами ∙ Для серии 16i / 18i / 21i CNC, LCD/MDI блок, выход только для символов, задняя панель оператора

Обзор

ВFANUC A20B-3300-0091представляет собой дисплейную панель управления для 7,2-дюймового монохромного ЖК-дисплея в системах FANUC i-series CNC.

Он находится за ЖК-панелью внутри станции оператора,подключен к главной панели процессора физически присоединен к задней части LCD/MDI-устройства и в прямом контакте с задней плоскостью, которая соединяет его с центральной логикой обработки CNC.

Каждый раз, когда оператор читает номер программы, проверяет параметр, просматривает сообщение тревоги или проходит через таблицу смещения на 7,2-дюймовом контроллере моно I серии,данные проходят через схемы видео генерации этого ПК перед появлением на экране.

Обозначение "только символы" является ключевым отличием между A20B-3300-0091 и вариантами графического дисплея в серии A20B-3300.Печатные платы для отображения символов генерируют видеовывод с использованием символической ROM таблицы поиска, отображающей ASCII или аналогичные коды символов в пиксельные шаблоны.

CNC посылает коды символов, а дисплейная панель преобразует их в точки в цикле сканирования LCD.

Этот подход является вычислительно эффективным и создает четкий, читаемый текст для экранов с высокой степенью данных, которые операторы используют в основном отсчёты скорости шпинделя, но не могут воспроизводить графику битмап свободной формы.

Варианты графического дисплея (находящиеся в цветных или графических монодисплеях на тех же машинах) имеют дополнительную схему класса GPU для отображения симуляций пути инструмента, графики формы волны,и графические экраны помощи.

A20B-3300-0091 не имеет этой схемы, и машина, оборудованная этой платой, будет представлять собой управление, которое не имеет графического симуляционного экрана,даже если настройки программного обеспечения CNC настроены на графику.

Для сайтов, где операторы полагаются только на текстовые рабочие процессы, это ограничение невидимо; для машин, где графическое отображение пути инструмента является операционным ожиданием,вместо этого требуется соответствующая графическая дисплейная пластина.

Основные характеристики

Где A20B-3300-0091 вписывается в экосистему 16i / 18i / 21i Display

FANUC i-серии (16i, 18i, 21i) предлагали операторам широкий спектр опций отображения на момент покупки машины, а дисплейные печатные платы, установленные на заводе, отражали уровень приобретенных опций.

На нижнем конце: 7,2-дюймовый монохромный дисплей A20B-3300-0091.

Вверху: 9-дюймовый или 10,4-дюймовый цветной дисплей (полная цветовая графика, самое высокое разрешение).

Каждый уровень требует разных дисплейных пластин на главной панели процессора, и эти пластинки не являются взаимозаменяемыми. LCD панель, дисплейные пластинки,и настройки опции отображения программного обеспечения CNC должны совпадать.

Машинный инструмент, приобретенный с опцией отображения только символов, может иметь дополнительные программные опции (графический вариант, DNC2 и т.д.), которые не активированы в установленной конфигурации.Изменение оборудования для отображения с символа на графический замена A20B-3300-0091 на соответствующий графический ПК не автоматически активирует функции графического программного обеспеченияНастройки байтов опциона CNC и, возможно, регистрация опциона модуля FROM также должны быть обновлены, что обычно требует участия FANUC или соответствующего ключа опциона.

Что изображается на дисплее с одним символом

Дисплей символов поддерживает все, что нужно оператору для повседневной работы с ЧПУ:

Выбор и содержание программы:Номера программных частей (формат Oxxxx), блоков программ (коды G, M, T в тексте) и списки программных каталогов.

Показание позиции:Координаты машины, координаты заготовки и оставшееся движение обновляются каждый цикл сканирования CNC, появляясь в виде цифрового текста.

Сигнализация и сообщение:Системные сигналы тревоги (системные сигналы тревоги, сигналы тревоги SV, сигналы тревоги OT) с номером тревоги и текстовым описанием, сообщения оператора, записанные в лестнице PMC.

Экран параметров:Все параметры CNC (от 0 до 9999+) отображаются в виде числовых значений с номерами параметров, навигации через клавиатуру MDI.

Оффсетный дисплей:Сдвиги геометрии инструмента, смещения износа, смещения рабочих координат ¢ все числовые таблицы читаются непосредственно из памяти сдвига.

Диагностические и сервоэкраны:Значения сервозагрузочного счетчика, скорость шпинделя и диагностические данные в цифровой форме.

Ни одна из них не требует графики битмап.

Операторы, работавшие с элементами управления FANUC только для символов, постоянно сообщают о практических ограничениях рабочего процесса для стандартных операций по поводу поворота, фрезирования и шлифования.

Частые вопросы

Вопрос 1: Какие видимые симптомы на панели оператора указывают на то, что ПКБ A20B-3300-0091 неисправен, а не сама ЖК-панель?

Ключевая диагностика заключается в том, включен ли LCD подсвет.Вероятная причина - дисплейная пластина , но видеосигнал с дисплея ПКБ отсутствует или поврежден.

Если подсветка полностью отключена, скорее всего, причина - неисправный инвертор подсветки или электрическая цепь на ЖК-панели.

Другие показатели сбоя дисплея ПКЖ: сбитые или частично отображенные символы (некоторые строки правильные, другие искаженные), пустой экран с включенным подсветкой,или статический шаблон, который не обновляется при нажатии клавиш MDI- Обменяйте доску с известным хорошим устройством для подтверждения.

Вопрос 2: У машины в настоящее время есть дисплей A20B-3300-0091. Можно ли его обновить на графический дисплей путем замены этого печатного листа?

Физически, да

Функционально обновление также требует, чтобы опция отображения CNC была активирована в программном обеспечении системы (модуль FROM),который является процессом регистрации опциона, который FANUC контролирует через свою систему ключей опциона.

Только графическая дисплейная пластина, установленная на машине, в которой не зарегистрирована графическая опция в ее системе, не будет производить графический выход.

Если машина была первоначально заказана без графического опциона, восстановление отображения символов с похожей заменой A20B-3300-0091 является простым путем.

Если требуется подлинное обновление графического дисплея, регистрация опциона должна быть направлена через FANUC или авторизованный FANUC источник.

Вопрос 3: Может ли A20B-3300-0091 взаимозаменяться с другими дисплейными пластинками A20B-3300 для 7,2-дюймового монодисплея?

Не напрямую в рамках серии A20B-3300, варианты отличаются протоколом интерфейса отображения, обработкой разрешения и совместимостью опций.

Графический 7.2-дюймовый моно-PCB (например, A20B-3300-0154 или другие) несет различную схему и не может заменить только символы A20B-3300-0091 без соответствующих настроек программного обеспечения.

В пределах вариантов только для символов,числа тесно связанных деталей (с одинаковой структурой суффикса -3300-00xx) должны быть проверены на основе основной платы процессора конкретной машины и версии программного обеспечения перед заменой..

Просмотр руководства по подключению панели оператора FANUC (B-63003EN или эквивалент для конкретной серии) или документации производителя станка-инструмента подтверждает, какой вариант дисплея PCB является правильным..

Вопрос 4: Сохраняет ли A20B-3300-0091 какие-либо данные (параметры, программы) для конкретной машины, которые необходимо сохранить перед удалением?

Нет, дисплейная пластинка - это устройство с видеовыходом без состояния ∙ оно не несет никаких пользовательских данных, никаких параметров машины и никакого хранилища программ.Он просто преобразует данные, которые он получает от главной платы процессора в видеосигналы. Удаление и замена не требует резервного копирования данных, специфических для этой платы.

Однако, если плата заменяется в рамках более широкой замены основной платы процессора, все параметры машины, программы,и данные PMC лестницы должны быть сохранены с CNC до главного платы нарушаетсяЗамена дисплея ПКБ сама по себе не разрушает хранящиеся данные.

Вопрос 5: Какие меры предосторожности необходимы при замене A20B-3300-0091?

Перед тем как открыть панель оператора, полностью выключите устройство и дождитесь разряда магистрали постоянного тока (если подключены какие-либо шпиндели или сервоусилители).К дисплейному ПКЖ доступ с задней стороны LCD/MDI-устройства, как правило, путем снятия задней крышки корпуса панели управления.

ПКБ соединяется через коннектор края задней плоскости и может быть закреплен одним или двумя винтами.

Убедитесь, что все ориентации соединителей совпадают, прежде чем посадить заменяющую доску ∙ неправильное сидение на задней плоскости может повредить костыли соединителя.Запустить и подтвердить функцию отображения символов перед закрытием панели.
