A16B-2200-0350 Печатная плата Fanuc A16B22000350 AI6B-22OO-O35O

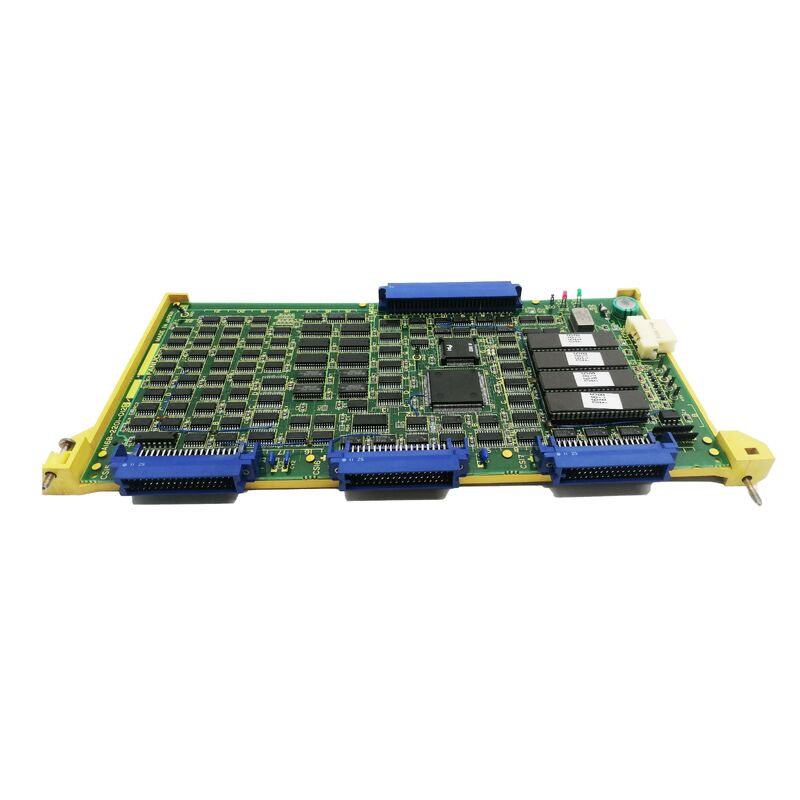

A16B-2200-0350∙ FANUC Серия 0-C 9-дюймовая цветовая графическая плата CRT высокого разрешения

Цвет и высокое разрешение - шаг вперед по сравнению со стандартным дисплеем 0 градусов

Стандартный дисплей оператора FANUC серии 0-C с ЧПУ был монохромным, адекватным для отображения программ, редактирования параметров и базовой диагностики.но ограничен в своей способности представлять графическую информацию с визуальной дифференциацией. A16B-2200-0350 обеспечивает обновление "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" для систем серии 0-C CNC. Это значительное улучшение по трем причинам:

Цветное отображение:Цвет добавляет визуальное кодирование в интерфейс CNC. Информация о состоянии, сигналы тревоги, позиции осей и графические дисплеи могут использовать цвет для различения категорийтекст тревоги краснымЦвет снижает когнитивную нагрузку оператора для быстрого чтения экрана CNC в условиях производства.9 дюймов

КРТ:9-дюймовый размер экрана обеспечивает большую площадь для отображения, чем меньшие альтернативы CRT,или более крупные графические изображения в области просмотра оператора без необходимости постоянного прокрутки.

Высокое разрешение:Более высокая плотность пикселей на экране CRT дает более четкие символы, более чистые графические линии,и более четкий небольшой текст особенно полезен при просмотре плотных списков программ или мелкозернистых диагностических экранов.

Основная информация о продукте

Круговая совместимость 0C, 0F и 00C

Описание "#0C/F/00C" определяет три варианта серии 0 CNC, которые используют A16B-2200-0350:

Серия 0-С:Основное производство серии 0 генерации с ЧПУ, используемой на станках обработки (0-MC, 0-MD), станках обработки (0-TC, 0-TD) и шлифовальных машинах.

Серия 0-F:Более поздняя конфигурация линейки Series 0, представляющая эволюционировавшее оборудование в рамках одной и той же семьи платформ.

Серия 00C:Соответствующее обозначение конфигурации в рамках архитектуры CNC серии 0 - префикс "00", обозначающий конкретный вариант системы.Эта перекрестная совместимость означает, что A16B-2200-0350 обслуживает несколько конфигураций семейства серии 0, 0-F и 00C установки.

Сценарии применения

Неисправность цветовой графики с помощью ЦНК 0-MC:Ошибка цветного дисплея обрабатывающего центра FANUC серии 0-MC ∙ панель оператора не показывает изображения или поврежденный цветовой выход.Замена восстанавливает полноцветный дисплей с высоким разрешением.Обновление дисплея с 0-TD CNC:Поворачивающий центр серии 0-TD, изначально указанный без цветной графики, получает A16B-2200-0350 в качестве обновления, добавляя цвет и высокое разрешение к существующему 9-дюймовому монитору CRT.

Частые вопросы

Вопрос 1: Какие модели CNC охвачены обозначением совместимости "#0C/F/00C"?

Префиксы # в описаниях деталей FANUC обозначают варианты совместимости. "0C" относится к серии 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" относится к серии 0-F;"00C" охватывает конфигурацию серии 00CВсе три имеют один и тот же слот для графической платы A16B-2200 и стандарт видеоинтерфейса, что позволяет A16B-2200-0350 обслуживать все три из одного номера детали.

Вопрос 2: A16B-2200-0350 для панели оператора CRT или отдельный экран мониторинга?

A16B-2200-0350 обслуживает панель оператора ЦНК CRT - 9-дюймовый цветный экран, встроенный в или рядом с модулем клавиатуры MDI, который является основным интерфейсом ЦНК оператора.Это не экрана мониторинга машины или отдельный дисплей это основной интерфейс оператора CNC дисплей.

Вопрос 3: Можно ли установить A16B-2200-0350 в серию 0-C, которая в настоящее время имеет монохромную графическую плату?

Замена монохромной графической платы цветом A16B-2200-0350 также требует совместимого 9-дюймового цветного CRT-монитора ∙ монохромный CRT не реагирует правильно на цветные видеосигналы.Подтвердить, что существующий монитор является цветовым типом перед установкой A16B-2200-0350Монитор может потребоваться обновлять наряду с графической платой.

Вопрос 4: влияет ли замена A16B-2200-0350 на параметры или программы CNC?

Параметры и программы CNC находятся в модулях SRAM и FROM на главной плате ЦП. На графической плате не хранятся данные CNC. Замена A16B-2200-0350 не влияет на какие-либо данные обработки.
