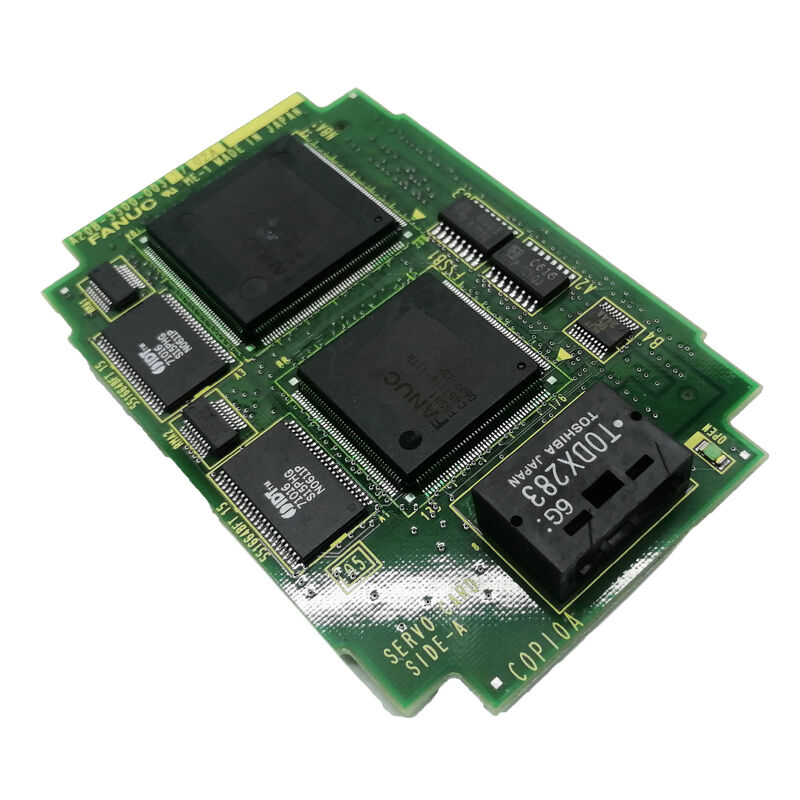

Fanuc A20B-3300-0070 ПК-карта A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070∙ FANUC Intel 486DX2 66MHz CPU Модуль F20i / F21i / 16i / 18i / 21i Карта ЦПУ

Intel 486DX2 на частоте 66 МГц

A20B-3300-0070 имеет в качестве центрального процессора процессор Intel 486DX2.внутреннее ядро процессора работает на частоте 66 МГц, а внешний интерфейс шины работает на частоте 33 МГцНазвание "DX2" отражает это удвоение DX - вариант 486 с плавающей запятой, а 2 - внутренний умножитель часов в 2 раза.

В контексте CNC, 66 МГц представляет собой значительную мощность обработки для генерации CNC, в которой работает эта карта.Прогнозный план по блоку программыЧасовой интервал 66 МГц обеспечивает достаточно места для выполнения этих задач в тесные сроки в режиме реального времени, которые налагает CNC.

Основные характеристики

Мемориальные интерфейсы: SRAM, DRAM и Flash

A20B-3300-0070 поддерживает три типа интерфейсов памяти, каждый из которых выполняет различную функцию в системе CNC:

Флэш (от ФЛАСШ Флэш-память для чтения):Сохраняет программное обеспечение системы CNC, параметры серво и программы обработки в нелетчатом виде.Это долгосрочный слой хранения образец системы CNC, который восстанавливает работу после цикла мощности.

SRAM:Батарейная статическая оперативная память хранит программы и параметры, которые оператор изменяет во время нормальной работы машиныи данные, зарегистрированные во время установки. SRAM требует резервного аккумулятора для хранения данных во время отключения.

DRAM:Динамическая оперативная память обеспечивает основную рабочую память для выполнения активной программы процессора, буфер, в котором во время работы работают блоки программ, результаты вычислений и состояние выполнения ОС.DRAM является изменчивым и не требует резервного аккумулятора, потому что его содержимое перезаряжается при каждом включении из флэша и SRAM.

Сценарии применения

Неисправность ЦПУ:Рабочий центр серии 16i не завершает свою последовательность загрузки, отображая сигнализацию, связанную с модулем процессора.карта процессора A20B-3300-0070 идентифицирована как неисправный компонентЗамена восстанавливает нормальный запуск и работу ЦПУ.

Восстановление контроллера F21i:Устройство F21i CNC с неработающим процессором восстанавливается путем установки проверенного A20B-3300-0070.CNC перезагружает свое программное обеспечение системы от флэша и возобновляет нормальную работу с предыдущим параметром набор.

Запасный процессор мастерской:Отдел технического обслуживания станков-инструментов поддерживает A20B-3300-0070 в качестве запасной машины для мастерской для I-серии ЧПУ, что позволяет быстро заменить модуль ЦП на любом 16i, 18i,или 21i CNC в своем заводе без ожидания закупки компонентов.

Частые вопросы

Q1: Работает ли A20B-3300-0070 во всех системах 16i, 18i и 21i, или только в конкретных аппаратных модификациях?

A20B-3300-0070 подтвержден для аппаратного обеспечения модели A i-поколения.Проверьте аппаратное обеспечение ЦНС целевой генерации с его информационный экран системы (диагностическое меню) перед установкойОбозначение карты F20i/F21i в описании продукта определяет поколение FANUC серии 20/21 как основную цель, с подтвержденной совместимостью 16i и 18i как перекрестного применения.

Вопрос 2: Сохраняются ли параметры CNC при замене карты процессора A20B-3300-0070?

Параметры ЧПУ хранятся в SRAM (на аккумуляторах) и Flash-памяти на главной плате и модулях памяти не на самой карте процессора.Замена карты процессора не удаляет параметры CNC, пока аккумулятор SRAM является здоровым и модули флэш остаются установленными. Тем не менее, всегда выполняйте полное резервное копирование параметров перед любой заменой платы. Если система не загрузится после замены процессора,параметры и программное обеспечение CNC может потребоваться восстановить с резервных носителей.

Вопрос 3: Какова значимость производительности процессора 486DX2 для приложений CNC?

Для выполнения задач с помощью ЧПУ этот процессор обрабатывает интерполяцию, закрытие сервосцепления на скорости до миллисекунды, выполнение программ PMC,и буферизация 66 МГц обеспечивает пропускную способность для вычислений, необходимую для плавного многоосевого контура и высокой скорости обработки. Интегрированный блок плавающей запятой (FPU) DX2 ускоряет тригонометрические вычисления в круговой и спиральной интерполяции.производительность 486DX2 хорошо соответствует требованиям CNC в реальном времени.

Вопрос 4: Можно ли обновить A20B-3300-0070 на более быстрый процессор?

Нет. Карта процессора спроектирована в соответствии со специальным временем, интерфейсом шины и уровнем сигнала Intel 486DX2.или любой другой Усовершенствование процессора в системах FANUC CNC осуществляется путем замены полной карты процессора на карту более высокого поколения, а не путем замены чипа процессора.

Вопрос 5: Как неисправность A20B-3300-0070 проявляется на CNC?

Типичные симптомы сбоя карты процессора включают: CNC не может завершить запуск и отображает CPU или системную сигнализацию; CNC висит в фиксированной точке в последовательности загрузки;CNC работает нестандартно, выполняя некоторые задачи неправильно, в то время как другие кажутся нормальными; или CNC проходит запуск, но генерирует необъяснимые ошибки выполнения программы, которые не соответствуют действительным ошибкам программы.Эти симптомы отличаются от сбоев модуля памяти (которые обычно вызывают специфические коды тревоги, связанные с SRAM)., DRAM или FROM) и указывают конкретно на процессорное ядро.
