FANUC A20B-3300-0030 КОНТРОЛЬНАЯ КАРТА A20B33000030 Ремонтированная A2OB-33OO-OO3O

A20B-3300-0030 FANUC i Серия 2/3/4-оси FSSB сервоконтроллер ПКБ 15i / 16i / 18i / 20i / 21i Материнская плата

FSSB Почему важна архитектура интерфейса

В предыдущих поколениях FANUC CNC (серии 0, 6, 10, 15) сигналы сервоуправления перемещались между CNC и усилителями по специальным аналоговым или цифровым параллельным кабелямс отдельными проводами для распознавания позицийПо мере увеличения количества осей количество кабелей увеличивалось пропорционально.

FSSB (Fiber Optic Servo Signal Bus) заменил его на одну петлю оптического волокна.сделанный из FSSB выхода CNC через каждый сервоусилитель в последовательностиДля 4-осной системы, одна волоконная кабельная петля обрабатывает все оси.

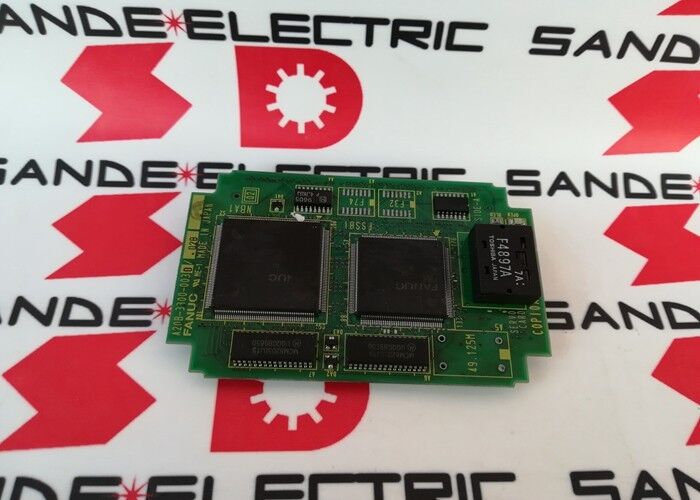

A20B-3300-0030 - это печатная плата, которая реализует интерфейс FSSB на стороне CNC, она генерирует командные пакеты оси и получает обратную связь кодера от цепочки усилителя,перевод этих данных в расчеты оси позиции петли, работающих внутри CNC.

Основные характеристики

2, 3 или 4 оси ∙ Гибкая конфигурация

A20B-3300-0030 может управлять 2, 3 или 4 осями через FSSB в зависимости от конфигурации CNC.Количество активных осей определяется параметрами ЦНК оборудование сервокарты поддерживает до 4 осей, но в 3-основом станковом центре используется только 3 канала, а в 2-основом токарном станке - 2.

Для систем FANUC 16i, 18i и 21i, которые являются наиболее распространенными платформами развертывания для этой карты, 3-осевая (X, Y, Z на станке) и 4-осевая (X, Y,Z плюс вращающаяся ось или четвертая ось питания) являются типичными конфигурациями. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.

Сценарии применения

4-осевой обрабатывающий центр:Вертикальный центр обработки с X, Y, Z и вращающейся 4-й осью использует A20B-3300-0030 для управления всеми четырьмя осьми через одну петлю волокна FSSB.Карта обрабатывает серво команды и обратной связи для всех осей одновременно на скорости интерполяции CNC.

Замена сервокарты на серии 16i:FANUC 16i CNC обрабатывающий центр разрабатывает оси после сигнализации об ошибке на всех управляемых осях.Замена карты восстанавливает нормальную работу серво на всех осях.

Ремонт с помощью CNC:Во время запланированного капитального ремонта на станке серии 18i сервоконтроллерная карта заменяется в рамках обновления платы для сброса срока службы компонента на оборудовании управления критической осью.

Частые вопросы

Q1: Может ли A20B-3300-0030 управлять 5-й или 6-й осью в сочетании со второй сервокартой?

Некоторые конфигурации CNC серии FANUC i поддерживают два канала FSSB от двух сервоконтроллерных карт для расширения емкости оси за пределы 4 осей.Поддерживается ли эта конфигурация зависит от конкретной модели CNC, версия материнской платы и опция программного обеспечения CNC. A20B-3300-0030 обеспечивает до 4 осей на своем единственном канале FSSB. Для подтвержденных конфигураций расширения многокарточных осейдля применяемой модели с ЧПУ ознакомьтесь с руководством по установке FANUC серии i.

Вопрос 2: Какие типы сервоусилителей подключаются к A20B-3300-0030 через FSSB?

Интерфейс FSSB подключается к сервоусилителям FANUC серии Alpha i и серии Beta i, которые включают в себя входный порт FSSB.Усилители, использующие интерфейсы типа A или типа B (аналоговые/цифровые параллельные), не подключаются к FSSBПодтвердите, что установленные сервоусилители имеют разъемы типа FSSB, прежде чем устанавливать A20B-3300-0030.

Вопрос 3: Есть ли параметры CNC, которые необходимо перенастроить после замены A20B-3300-0030?

A20B-3300-0030 - это аппаратная карта она не хранит параметры CNC. Все параметры серво (распределение оси, прирост петли, тип кодера,FSSB node address assignment) хранятся в основной памяти параметров CNC. После установки заменной карты, CNC должен включить и восстановить связь FSSB автоматически, используя существующий набор параметров.проверяет соединение волокна и настройки параметров FSSB в таблице сервопараметров CNC.

Вопрос 4: является ли A20B-3300-0030 специфичным для модели А, и что означает модель А?

Серия FANUC i выпускалась в нескольких поколениях оборудования Model A и более поздних модификациях модели B. Модель A относится к оборудованию CNC I-серии первого поколения.A20B-3300-0030 - это сервоконтроллер для материнских платок модели AПозднее аппаратная система Model B использует разные разъемы материнской платы и разные номера частей сервокарты.Проверьте оборудование генерации CNC от контрольного блока настенной таблички перед заказом.

Q5: Каковы признаки сбоя A20B-3300-0030 по сравнению с сбоем сервоусилителя?

Неисправная карта сервоконтроллера обычно генерирует сигналы связи FSSB по нескольким осям одновременно, поскольку карта является единственным источником FSSB для всех подключенных осей.Неисправный усилитель обычно влияет только на одну ось за разЕсли все оси одновременно вводят сигналы тревоги с кодами, связанными с FSSB, карта сервоуправляющего является первым кандидатом для исследования.Одноосевые сигнализации обычно указывают на усилитель или двигатель для этой конкретной оси.
