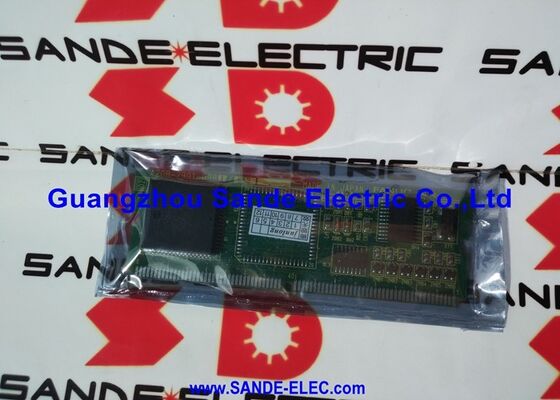

Fanuc PCB Board A20B-2902-0670 Используется в хорошем состоянии A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 | Плата драйвера блока питания Beta i — для комбинированных приводов biSVSP Servo/Spindle, серии A06B-6134, SVSP-40/40-15i и многоосевых конфигураций

Обзор

Плата FANUC A20B-2902-0670 является платой драйвера блока питания серии FANUC biSVSP — интегрированным комбинированным модулем FANUC, который объединяет возможности привода сервоосей и привода шпинделя в одном компактном блоке.

Концепция biSVSP решила реальную проблему проектирования панелей: традиционные шкафы приводов ЧПУ требовали отдельных модулей сервоусилителей (SVM) и отдельного модуля шпиндельного усилителя (SPM), занимая значительную ширину панели и требуя отдельных шинных соединений между ними.

biSVSP объединяет обе функции — сервооси и шпиндель — в одном модуле, значительно уменьшая занимаемое пространством в панели и упрощая топологию проводки.

Внутри модуля biSVSP три отдельные печатные платы работают вместе в определенной физической и электрической конфигурации. Плата управления управляет алгоритмами цифрового управления, связью ЧПУ (FSSB или аналогичной) и логикой управления осями/шпинделем.

Плата проводки обеспечивает точки подключения для внешних кабелей — питание двигателя, обратную связь по энкодеру, управляющие сигналы. Плата питания — частью которой является драйверная секция A20B-2902-0670 — отвечает за фактическое преобразование мощности: прием трехфазного переменного тока, генерацию шины постоянного тока, переключение модулей IGBT для выходов сервопривода и шпинделя, а также обеспечение регулируемых низковольтных шин постоянного тока для плат управления и проводки.

A20B-2902-0670 конкретно является драйверной секцией этой сборки платы питания — частью, которая несет схемы управления затвором, схемы питания логического уровня и интерфейс между аппаратным обеспечением преобразования мощности и управляющими сигналами с платы управления.

Это не полная плата питания (которая несет IGBT и выпрямитель); это плата драйвера, установленная на плате питания, которая соединяет низковольтную цифровую область управления и высокомощную область переключения.

Ключевые характеристики

Архитектура biSVSP — интеграция трех плат

Трехплатная архитектура модуля biSVSP более тесно интегрирована, чем двухплатная архитектура более ранних модулей Alpha SVM и SPM.

В Alpha SVM2 (A06B-6079), например, замена верхней карты (A20B-2001-0931) является простой заменой, поскольку верхняя и базовая карты механически и электрически независимы.

В biSVSP три платы совместно используют пути сигналов и плоскости питания, которые соединяются через разъемы на задней панели, а физическая компоновка модуля A06B-6134 более компактна — что делает идентификацию и замену отдельных плат более сложной.

Эта интеграция является причиной того, что некоторые специализированные ремонтные центры предпочитают обслуживать biSVSP как единое целое, заменяя весь модуль A06B-6134 вместо замены отдельных плат.

Когда модуль biSVSP возвращается в ремонтный центр, техник имеет доступ ко всей сборке, может выполнять диагностические измерения на всех интерфейсах одновременно на испытательном стенде и может заменить любую плату или компонент, который вышел из строя.

Плата драйвера A20B-2902-0670 в силовой секции является одной из идентифицируемых заменяемых подсистем в этом ремонтном процессе.

Плата драйвера блока питания — что она контролирует

В силовой секции biSVSP плата драйвера A20B-2902-0670 выполняет функции, которые являются неотъемлемыми для выходных каналов сервопривода и шпинделя:

Генерация сигналов управления затвором: Модули IGBT в выходных каскадах сервопривода и шпинделя biSVSP требуют сигналов управления затвором — точных синхронизированных импульсов с правильным уровнем напряжения — для включения и выключения в правильной фазе цикла ШИМ.

Схемы управления затвором на плате драйвера преобразуют низкомощные сигналы ШИМ с платы управления в импульсы более высокого напряжения и более высокого тока, необходимые для надежного переключения затворов IGBT со скоростями, необходимыми для управления двигателем (обычно несущая частота 2–8 кГц).

Изолированное питание для драйверов затвора: Управление затворами IGBT в полумостовой или полностной конфигурации требует бутстреп или изолированных источников питания — каждая схема управления затвором IGBT нуждается в локальном источнике питания, привязанном к своему собственному потенциалу эмиттера, который плавает на разных потенциалах во время переключения.

Плата драйвера несет схемы изолированного питания (обычно небольшие высокочастотные трансформаторы или схемы зарядовой помпы), которые обеспечивают эти плавающие источники питания для драйверов затвора.

Маршрутизация сигналов блокировки и защиты: Плата драйвера несет управление реле заряда, разрешение логики предварительной зарядки шины постоянного тока, логику срабатывания защиты от перегрузки по току и сигналы включения/выключения, которые позволяют плате управления безопасно управлять силовой секцией во время запуска, нормальной работы и в условиях неисправности.

biSVSP в приложениях станков с ЧПУ

Интеграция модуля biSVSP сделала его особенно привлекательным для токарных станков с ЧПУ и небольших обрабатывающих центров, где комбинированное пространство для приводов в электрическом шкафу ограничено.

Типичный двухкоординатный токарный станок с ЧПУ (сервооси X и Z плюс шпиндель) мог бы обслуживаться одним модулем biSVSP — один блок, одно подключение переменного тока, одна шина постоянного тока, один вентилятор — по сравнению с традиционной конфигурацией из двух модулей SVM и одного SPM, которые занимали бы в три раза большую ширину панели.

Серия A06B-6134 biSVSP охватывает ряд комбинаций тока сервопривода/шпинделя, от самого маленького SVSP-40/40-15i (где "40/40" описывает две сервооси, а "15i" — номинальный ток шпинделя) до тройных комбинаций сервопривода/шпинделя, обслуживающих три сервооси и шпиндель.

Плата драйвера A20B-2902-0670 является общей для этого ряда конфигураций — ее схемы управления затвором и питания принципиально одинаковы независимо от конкретного номинального тока каскада IGBT, которым она управляет.

Часто задаваемые вопросы

В1: Следует ли заказывать A20B-2902-0670 отдельно, или лучше обменять полный модуль A06B-6134?

Для большинства сценариев обслуживания полная замена модуля (отправка неисправного A06B-6134 в ремонтный центр и получение протестированной замены) является подходом с меньшим риском.

Тесная интеграция плат biSVSP означает, что для диагностики того, какая именно плата вышла из строя, требуется доступ к испытательному стенду, которого у большинства производственных групп технического обслуживания нет на месте.

Если A20B-2902-0670 была однозначно идентифицирована как неисправная плата специалистом, имеющим испытательное оборудование — и если оставшиеся платы в модуле подтверждены как работоспособные — заказ только платы драйвера является более дешевым путем.

Без этой диагностической уверенности установка запасной платы драйвера в сборку с необнаруженной неисправностью на плате управления или плате проводки приведет к выходу из строя второго модуля.

В2: Каковы типичные симптомы неисправности модуля biSVSP, которые указывают на выход из строя платы драйвера питания (A20B-2902-0670)?

Неисправности платы драйвера питания обычно проявляются как: отказ модуля в подаче напряжения на шину постоянного тока (реле заряда шины постоянного тока не замыкается, или схема предварительной зарядки не может поднять напряжение на шине, что указывает на неисправность схемы управления реле заряда платы драйвера); один или несколько выходных каналов сервопривода или шпинделя выдают некорректный ток двигателя или не выдают его вовсе, несмотря на правильные управляющие команды (что указывает на неисправность схемы управления затвором для затронутых каскадов IGBT); или сигналы перенапряжения/перегрузки по току, которые коррелируют с конкретными событиями переключения мощности и не реагируют на изменение параметров.

В отличие от неисправностей платы управления (ошибки связи FSSB, неисправности энкодера) и неисправностей платы проводки (проблемы, связанные с разъемами, влияющие на целостность сигналов на конкретных кабелях).

В3: Может ли модуль biSVSP временно работать только с функцией сервопривода, если секция драйвера шпинделя выходит из строя, или наоборот?

Нет. Поскольку все три выходных канала (сервооси и шпиндель) используют общую плату питания, шину постоянного тока и плату драйвера питания, неисправность в любой секции платы драйвера питания обычно выводит из строя весь модуль.

biSVSP не предназначен для плавной деградированной работы при частичной неисправности платы — его интеграция обеспечивает компактность за счет гибкости эксплуатации.

Неисправность на плате драйвера, которая отключает выход шпинделя, также предотвращает безопасную работу сервоприводов, поскольку логика защиты и блокировки является общей для всех каналов на плате драйвера.

В4: Какие компоненты на A20B-2902-0670 наиболее подвержены отказам в модулях biSVSP с длительным сроком службы?

В модулях biSVSP с длительным сроком службы (10+ лет) наиболее часто выходящими из строя компонентами на плате драйвера являются: электролитические конденсаторы на вспомогательных схемах питания (потеря емкости из-за старения, увеличение ESR и eventual утечка электролита); оптопары в изоляционных барьерах между управляющими сигналами и схемами управления затвором (деградируют из-за старения светодиода в передатчике оптопары, увеличивая постоянную времени изоляционного барьера и вызывая искажения синхронизации управления затвором при более высоких частотах переключения); и малосигнальные транзисторы и микросхемы в схеме управления реле заряда, которые могут выйти из строя из-за тепловой нагрузки в модулях, установленных в плохо вентилируемых местах.

Полная замена компонентов с акцентом на эти области, выполненная специалистом, значительно восстанавливает надежность платы драйвера.

В5: Какие меры предосторожности необходимы при работе с платой A20B-2902-0670 внутри модуля, который необходимо открыть для осмотра или ремонта?

Конденсаторы шины постоянного тока модуля biSVSP сохраняют опасное напряжение (потенциально 300–600 В постоянного тока в зависимости от напряжения питания) в течение нескольких минут после отключения питания переменного тока.

Перед открытием модуля для любого осмотра или снятия платы убедитесь, что шина постоянного тока полностью разряжена, наблюдая за светодиодом "charge" на передней панели модуля (он должен погаснуть), а затем измерьте клеммы шины постоянного тока с помощью мультиметра, рассчитанного на соответствующее напряжение.

При этой проверке требуется использование средств индивидуальной защиты (изолированные перчатки, соответствующие напряжению, защита глаз). Дополнительно требуются меры предосторожности от электростатического разряда при любом вскрытии плат управления, поскольку плата драйвера содержит микросхемы управления затвором CMOS, чувствительные к электростатическому разряду.
