Использованный FANUC A20B-2902-0642 A2OB-29O2-O642 A20B29020642

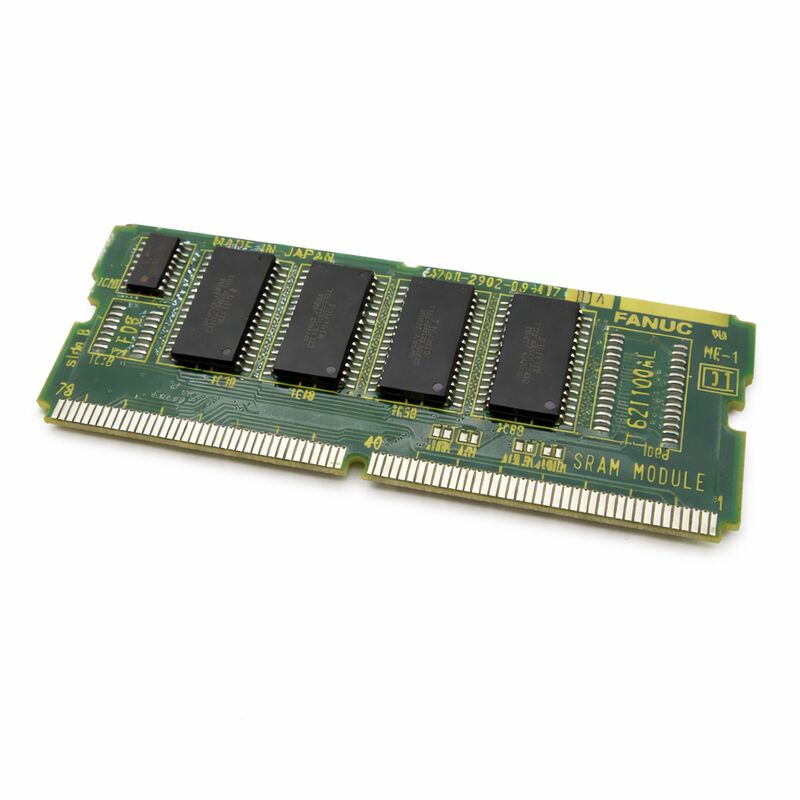

FANUC A20B-2902-0642∙ 256K SRAM Модуль с аналоговым управлением шпинделя ∙ Серия 16/18/21, Япония

Номер части:A20B-2902-0642

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль памяти SRAM с аналоговым интерфейсом шпинделя (SMD дочерняя плата)

Вместимость памяти:256 КБ SRAM

Совместимые системы:FANUC серии 16 / 18 / 21 и совместимы

Обзор

A20B-2902-0642 - это двухфункциональный плагин-модуль для систем FANUC серии 16, 18 и 21.Он сочетает в себе 256 килобайт SRAM с интегрированным аналоговым интерфейсом шпинделя на одной дочерней плате SMD-типа.

Карта устанавливается непосредственно на материнскую плату основного процессора и обеспечивает одновременно две возможности:летучая память для хранения данных CNC и аналоговый выход команды скорости для управления усилителями шпинделя аналогового типа.

На серии 16/18/21 системы, сконфигурированные для аналогового привода шпинда,этот модуль является тем, как как интерфейс управления шпинделя и дополнительной SRAM доставляются к контроллеру.

В этом семействе модулей существуют отдельные платы для каждой функции, но A20B-2902-0642 обрабатывает оба из одного положения подключения.

Аналоговый интерфейс шпинделя - это специальное оборудование, которое преобразует команду скорости шпинделя CNC в аналоговый сигнал напряжения.

Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.

Интерфейс на этой доске генерирует и определяет этот сигнал.

Основные характеристики

Интерфейс аналогового шпинделя Как он работает

Вращение на станке с ЧПУ требует точного регулирования скорости.Современные системы FANUC CNC передают команды скорости шпинделя на приводе шпинделя через цифровую серийную связь .

Но многие шпиндельные усилители, особенно те из поколения 1990-х годов, которые соответствуют установкам машин серии 16/18/21, имеют аналоговый тип команды.

Они ожидают ±10V или 0 ‰ 10V сигнала пропорционально заказанной скорости шпинделя.

Аналоговый интерфейс шпинделя на A20B-2902-0642 преобразует внутреннюю цифровую ссылку скорости шпинделя CNC в это аналоговое напряжение. Усилитель шпинделя отчитывает напряжение.CNC не имеет аналогового вывода собственного, что аналоговые возможности обеспечиваются полностью этой интерфейсной платойБез его установки, CNC не имеет возможности управлять аналоговым усилителем.

Машина может работать, но шпиндель не будет реагировать на команды скорости.

Выход команды скорости точно контролируется.

Алгоритм управления шпинделем CNC вычисляет правильную скорость отсчета и передает ее интерфейсу DAC (цифровой-аналоговый преобразователь) на этой плате.

Полученное напряжение точно отражает заказанную скорость в диапазоне ввода усилителя.

256K SRAM

256 килобайт SRAM на этом модуле - это батарейная память.

Они содержат данные, которые CNC записывает и читает непрерывно во время работы: программы деталей, таблицы параметров, данные о смещении инструментов, макропеременные и другую информацию о времени выполнения.

Эти данные должны выжить в течение циклов питания. Запасная батарея сохраняет содержимое SRAM, когда машина выключена.

256 КБ - это умеренное распределение SRAM по текущим стандартам, но оно подходит для многих конфигураций серии 16/18/21.обширные данные по управлению сроком службы инструмента, или многие макропеременные могут извлечь выгоду из более крупного модуля SRAM.

Для стандартных конфигураций машин 256 КБ соответствует нормальным требованиям к хранению программ и параметров.

Резервная батарея SRAM является элементом технического обслуживания. Она имеет конечный срок службы и должна быть заменена, прежде чем она потерпит сбой. Когда батарея опускается ниже порогового напряжения,Данные SRAM теряются при следующем выключении.

Заменяйте аккумулятор на плановой основе, а не в ответ на тревогу памяти.

Когда этот модуль является правильным выбором

FANUC предлагал несколько вариантов аналогового шпинделя и модуля памяти семейства A20B-2902-0XXX для серии 16/18/21.

Правильный выбор зависит от конфигурации шпинделя машины. Если машина использует аналоговый усилитель шпинделя и требует выделения 256 КБ SRAM, то соответствующим модулем является A20B-2902-0642.

Если машина использует вместо этого серийный спиндовой привод, требуется другой вариант модуля без аналогового спиндового интерфейса.

Всегда подтверждайте тип привода шпинделя и номер части существующего модуля, прежде чем закупать замену.

Установка серийного модуля шпинделя в аналоговой шпиндельной системе делает шпиндель неконтролируемым.

Частые вопросы

Вопрос 1: шпиндель не реагирует на команды скорости. CNC не показывает никакой сигнализации. Может ли причина быть A20B-2902-0642?

Начните с подтверждения наличия аналогового командного напряжения на командном входе усилителя шпинделя с помощью вольтметра.

Если CNC управляет скоростью шпинделя, но напряжение на входе усилителя не меняется, то аналоговый выходный путь, включая эту плату, является местом сбоя.

Если напряжение меняется правильно, но шпиндель не реагирует, то ошибка в усилителе или в самом двигателе шпинделя.

Вопрос 2: Устройство показывает ошибку памяти SRAM при запуске после выходного выключения.

A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reachedИзмеряйте напряжение батареи напрямую.

Если показатель ниже 2,7 В, замените его и восстановите параметры из резервного.

Порог сигнализации о низком уровне аккумулятора и фактический порог хранения SRAM не являются одной и той же точкой.

Вопрос 3: Можно ли регулировать аналоговый выход шпинделя на этом модуле?

Диапазон аналогового выходного напряжения определяется настройками параметров шпинделя CNC.

Максимальное напряжение шпинделя, направленность полярности и приращение могут регулироваться с помощью параметров CNC.

Аппаратная часть этой платы поддерживает эти функции, настраиваемые программным обеспечением.

Вопрос 4: Может ли A20B-2902-0642 использоваться в машине, в настоящее время оснащенной другим аналоговым вариантом модуля шпинделя?

Мощность SRAM и характеристики интерфейса шпинделя различаются в зависимости от вариантов в семействе аналоговых модулей шпинделя A20B-2902.

Если заменяемый модуль имеет ту же емкость SRAM и тот же тип интерфейса шпинделя, что и заменяемый, он является прямым заменой.

Если какой-либо из параметров отличается, перед установкой проверьте совместимость с документацией системы.

Вопрос 5: После замены этого модуля шпиндель работает правильно, но смещение инструмента неправильно.

Новый модуль устанавливает пустой все данные SRAM, включая смещения инструментов, отсутствуют.

Таблицы смещения инструментов должны быть восстановлены из резервного копирования после любой замены модуля SRAM.

При отсутствии резервной копии перед возобновлением производства смещения должны быть повторно измерены и повторно введены вручную.

Это относится ко всем данным SRAM: параметрам, программам и смещениям.
