ПЛАТА ПК FANUC A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

FANUC A20B-2902-0501 | 8MB FROM + 256K SRAM Комбинированный модуль памяти — Серия 16 / 18 / 21 ЧПУ

Номер детали: A20B-2902-0501

Производитель: FANUC Corporation (Япония)

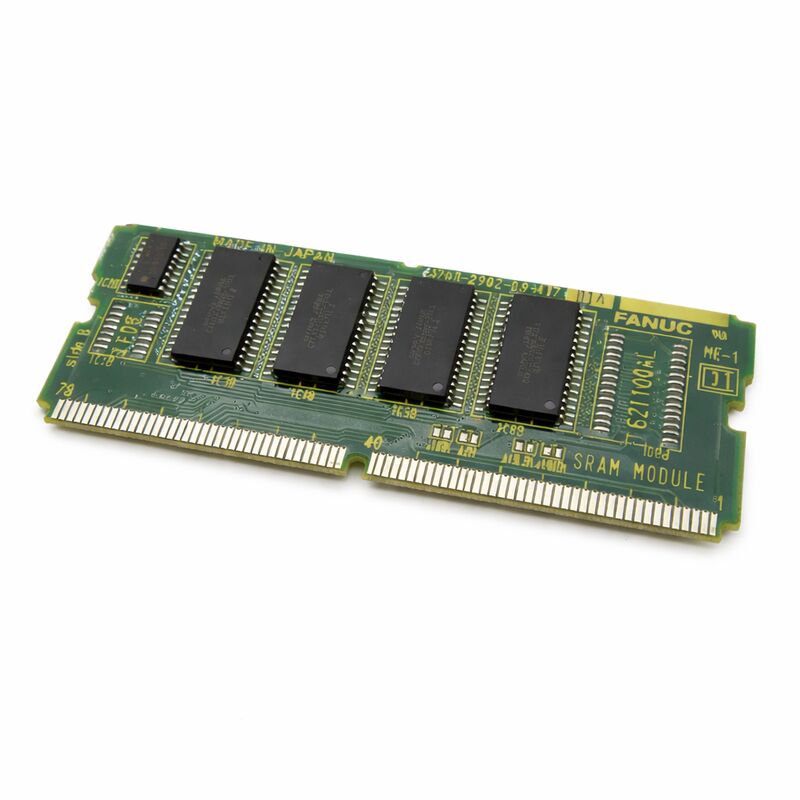

Тип продукта: Комбинированный модуль памяти FROM + SRAM (дочерняя плата SMD)

Два типа памяти, две разные задачи

Модуль A20B-2902-0501 объединяет два функционально различных типа памяти на одной дочерней плате SMD, и понимание различий между ними имеет решающее значение для принятия правильных решений по техническому обслуживанию и замене.

FROM (Flash ROM — 8 МБ): Хранит все, что необходимо ЧПУ для загрузки и работы — операционную систему, программы ПЛК в виде лестничных диаграмм и прикладное программное обеспечение производителя станка. Flash является истинно энергонезависимой памятью: ее содержимое сохраняется при полной потере питания, разрядке батареи и длительном хранении без деградации. Пустой сменный модуль имеет пустую FROM — программное обеспечение ЧПУ и лестничные диаграммы ПЛК должны быть перезагружены из резервной копии, прежде чем станок сможет работать. Отказ FROM обычно проявляется как ошибка контрольной суммы при загрузке или постоянный сбой при запуске.

SRAM (256 КБ — с резервным питанием от батареи): Хранит данные, которые изменяются во время нормального использования станка — параметры, таблицы смещения инструмента, рабочие координаты и журналы использования инструмента. Эти данные должны сохраняться при каждом отключении питания между сменами, что обеспечивается резервной батареей. Когда напряжение батареи падает ниже порога удержания, содержимое SRAM теряется. Контроллеры FANUC генерируют предупреждение о низком заряде батареи задолго до этого момента. Заменяйте батарею при включенном контроллере — замена при выключенном питании или игнорирование предупреждения до полного разряда батареи означает восстановление всех параметров и смещений из резервной копии.

Два раздела электрически независимы. Аварийные сигналы FROM (контрольная сумма, сбой загрузки) указывают на раздел FROM; аварийные сигналы SRAM (потеря параметров, предупреждение о низком заряде батареи перед повреждением данных) указывают на раздел SRAM и батарею.

Соображения по замене

Новый A20B-2902-0501 поставляется с пустой FROM и пустой SRAM. Прежде чем станок сможет работать, программное обеспечение ЧПУ должно быть перезагружено в FROM, а все параметры, смещения и рабочие координаты должны быть восстановлены из резервной копии. Полное резервное копирование данных перед любыми работами с модулем памяти не является необязательным — это единственный способ восстановить конфигурацию станка, если исходный модуль выйдет из строя таким образом, что его нельзя будет прочитать.

Проверьте совместимость модуля FROM перед заменой: A20B-2902-0501 имеет 8 МБ FROM. Вариант -0341 имеет 4 МБ. Загруженное программное обеспечение должно соответствовать емкости модуля — проверьте документацию по техническому обслуживанию серии 16/18/21 перед заменой на другой вариант.

Основные характеристики

FAQ

В1: ЧПУ показывает ошибку контрольной суммы FROM при включении и не может завершить запуск. Неисправен ли модуль?

Постоянные ошибки контрольной суммы FROM при нескольких циклах включения указывают на поврежденную или неисправную FROM. Сначала попытайтесь перезаписать FROM через экран BOOT с помощью правильных файлов программного обеспечения. Если модуль отклоняет запись или ошибки сохраняются после успешной записи, аппаратное обеспечение FROM вышло из строя, и модуль нуждается в замене.

В2: Контроллер показывает предупреждение о низком заряде батареи. Насколько срочно нужно заменить батарею?

Предупреждение появляется до того, как батарея достигнет критического порога удержания — обычно позволяя продолжать работу в течение дней или недель, в зависимости от возраста батареи и температуры шкафа. Не ждите. Заменяйте батарею при включенном контроллере, чтобы содержимое SRAM сохранялось во время замены батареи.

В3: После установки нового модуля станок показывает ошибки параметров, а все смещения равны нулю. Это нормально?

Да — новый модуль поставляется с пустой SRAM. Все параметры, смещения инструмента и рабочие координаты должны быть восстановлены из резервной копии, сделанной до снятия модуля. Это ожидаемый результат и подчеркивает, почему резервное копирование должно быть сделано до, а не после полного отказа модуля.

В4: Может ли A20B-2902-0501 (8 МБ FROM) заменить A20B-2902-0341 (4 МБ FROM) в серии 16-C?

Не без проверки. Загруженное программное обеспечение должно быть рассчитано на емкость FROM модуля, и контроллер должен поддерживать вариант с 8 МБ. Обратитесь к документации по техническому обслуживанию серии 16-C для совместимых вариантов модулей FROM перед заменой на другую емкость.

В5: Данные SRAM были потеряны во время перебоя питания, хотя батарея показала хороший результат. Что еще может быть причиной этого?

Возможные причины при подтвержденно исправной батарее: обрыв в цепи резервного питания модуля от батареи (напряжение ячейки правильное, но путь цепи разомкнут), исключительно быстрое падение напряжения питания SRAM ниже напряжения удержания быстрее, чем батарея могла отреагировать, или физическое нарушение контакта во время перебоя. Осмотрите контакты разъема модуля и паяные соединения цепи батареи.
