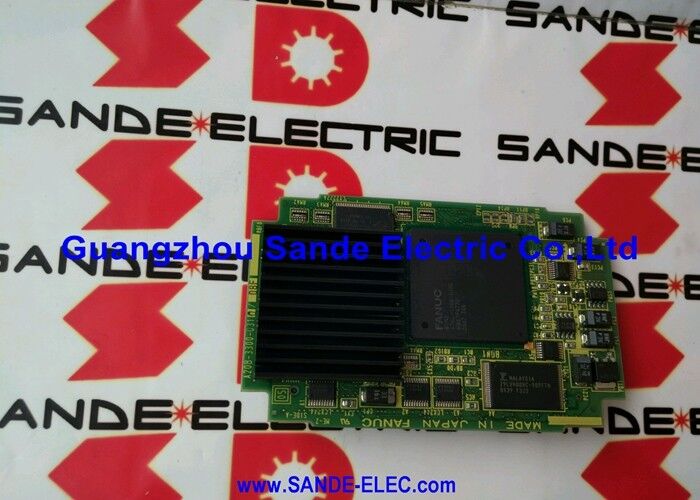

1 шт. Использованная панель FANUC A20B-2902-0490 испытана A20B29020490 A2OB-29O2-O49O

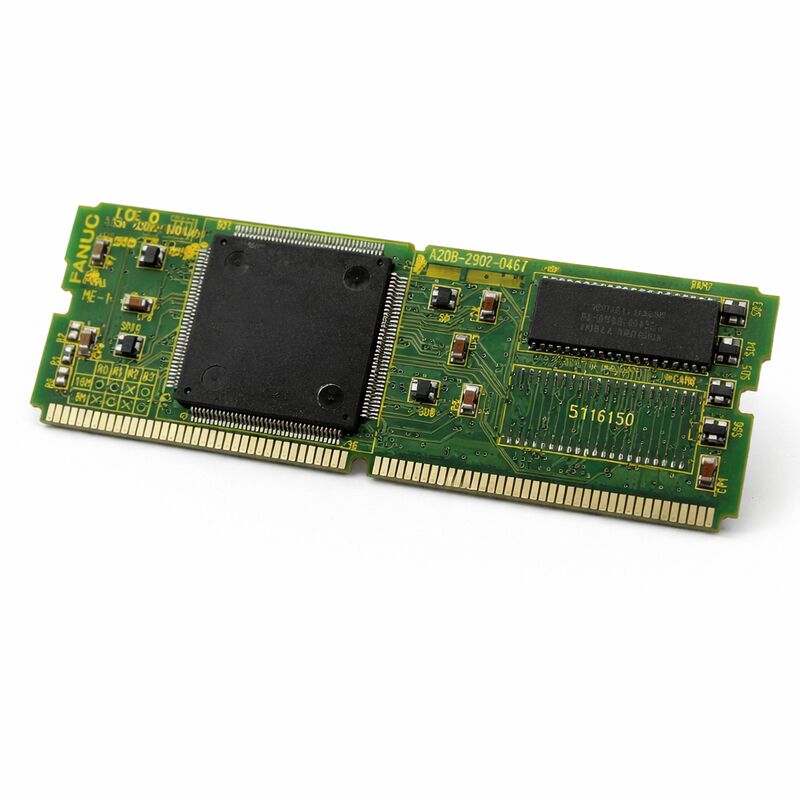

FANUC A20B-2902-0490 | Модуль управления CRT HSSB — Серия 16-C / 18-C, производство Япония

Номер детали: A20B-2902-0490

Производитель: FANUC Corporation (Япония)

Тип продукта: Модуль управления CRT HSSB (плата расширения высокоскоростной последовательной шины)

Серия платы: A20B-2902

Совместимые системы: FANUC Series 16-C, 18-C и совместимые

Обзор

A20B-2902-0490 — это модуль управления CRT HSSB для систем ЧПУ FANUC Series 16-C и 18-C. HSSB расшифровывается как High-Speed Serial Bus (высокоскоростная последовательная шина) — архитектура связи, которую FANUC использовал для подключения блока управления ЧПУ к периферийным устройствам, включая дисплей CRT.

Этот модуль является интерфейсом, который обеспечивает эту связь. Он устанавливается непосредственно на основную плату ЦПУ контроллера Series 16/18 Model C и управляет путем прохождения сигналов между процессором ЧПУ и системой отображения.

Без этой платы функция отображения CRT отсутствует.

ЧПУ может работать внутренне, но дисплей панели оператора не будет получать данные или корректно отображать экран ЧПУ. В системах, сконфигурированных с монитором CRT, эта плата является аппаратным обеспечением, которое позволяет оператору видеть, что делает ЧПУ.

Серия A20B-2902 — это семейство плат расширения FANUC для платформы основной платы ЦПУ Series 16/18.

Вариант -0490 специально отвечает за вывод высокоскоростной последовательной шины на CRT. Он обеспечивает возможность связи дисплея с контроллером без необходимости отдельной платы интерфейса дисплея в стойке контроллера — функция интегрирована в основную плату ЦПУ через этот подключаемый модуль.

Ключевые характеристики

HSSB — Архитектура связи дисплея

Ранние контроллеры ЧПУ FANUC i-series и C-series разделяли электронику управления и блок дисплея и MDI.

Два блока соединялись высокоскоростной последовательной шиной, а не более старыми методами параллельного интерфейса. HSSB была стандартом для этого соединения на платформе Series 16/18.

Это позволяло одному кабелю передавать данные дисплея, ввод с клавиатуры и управляющие сигналы между контроллером и рабочей станцией оператора.

A20B-2902-0490 обеспечивает аппаратное обеспечение на стороне контроллера для этой шины. На стороне блока дисплея соответствующая плата интерфейса или схема обрабатывает входящие последовательные данные и управляет CRT. Оба конца соединения HSSB должны быть совместимы.

Замена только модуля на стороне контроллера при неисправности аппаратного обеспечения на стороне дисплея не восстановит функцию отображения, и наоборот.

Подход с последовательной шиной уменьшил сложность проводки по сравнению с параллельными интерфейсами дисплея.

Он также обеспечивал некоторую электрическую изоляцию между высоковольтным блоком CRT и электроникой контроллера ЧПУ — преимущество в условиях шкафов, где работают контроллеры станков.

Функция отображения текста и графики CRT

На контроллерах Series 16-C и 18-C дисплей выполняет несколько ролей. Он показывает статус ЧПУ, активную программу, положения осей, параметры, аварийные сигналы и графические отображения траектории инструмента, если установлен соответствующий параметр.

Все содержимое экрана передается от процессора ЧПУ к CRT через соединение HSSB, управляемое A20B-2902-0490.

Отображение текста — это базовый уровень.

ЧПУ непрерывно отправляет данные экрана, представляющие текущее состояние дисплея — меню, значения параметров, текст аварийных сигналов, показания положения.

Модуль интерфейса CRT на стороне дисплея отображает эти данные в виде видимых символов и цифр на экране.

Без модуля HSSB на стороне контроллера, генерирующего этот поток данных, дисплей ничего не получает.

Графические функции — если система сконфигурирована с графическим отображением траектории инструмента или другими экранами в графическом режиме — также передаются через то же соединение HSSB. Модуль на стороне контроллера обрабатывает как текстовые, так и графические данные в соответствии с программным обеспечением ЧПУ.

Конструкция и установка подключаемого модуля

A20B-2902-0490 устанавливается непосредственно на основную плату ЦПУ контроллера Series 16/18 Model C. Он использует стандартный интерфейс платы расширения SMD серии A20B-2902.

Плата подключается через специальный разъем на печатной плате основной ЦПУ и не требует отдельной кабельной проводки внутри шкафа контроллера.

Этот подход интеграции минимизирует внутреннюю проводку контроллера.

Вся функция вывода HSSB находится на плате расширения.

Если плата выходит из строя, модуль снимается и заменяется без вмешательства в другие платы контроллера.

Основная плата ЦПУ, модули памяти, модуль PMC и другие платы расширения остаются нетронутыми.

После установки, как правило, не требуется переконфигурация программного обеспечения — плата обеспечивает аппаратную функцию, которую программное обеспечение ЧПУ уже ожидает в правильно сконфигурированной системе.

FAQ

В1: Дисплей CRT пуст при включении. Все остальные функции ЧПУ работают нормально. Является ли A20B-2902-0490 причиной неисправности?

Пустой дисплей при нормальной работе ЧПУ соответствует сбою связи HSSB — либо вышел из строя модуль на стороне контроллера (эта плата), либо интерфейс на стороне дисплея.

Порядок диагностики методом замены: убедитесь, что сам блок CRT включается (его собственные индикаторы или подсветка), затем проверьте кабель HSSB на наличие повреждений или ослабленных соединений на обоих концах.

Если кабель и блок дисплея в порядке, A20B-2902-0490 становится основным подозреваемым.

В2: Дисплей показывает искаженные символы или неполные экраны. Может ли модуль HSSB вызвать это?

Искаженный или частичный вывод на дисплей указывает на поврежденные данные в последовательной линии. Это может исходить от передатчика (A20B-2902-0490), кабеля (помехи, поврежденные проводники) или приемника на стороне дисплея.

Начните с кабеля — кабели HSSB в среде станков подвержены механическому износу в разъемах и вдоль гибких участков. Поврежденный кабель вызывает именно такой симптом.

Замените или протестируйте кабель, прежде чем делать вывод о неисправности модуля.

В3: Модуль был заменен, и дисплей работает, но только в текстовом режиме — графическое отображение траектории инструмента отсутствует. Это проблема платы?

Графическое отображение траектории инструмента требует загрузки и включения соответствующей опции FANUC в программном обеспечении.

Модуль HSSB обеспечивает физический путь связи для всего содержимого дисплея, но опция графического отображения должна быть отдельно установлена в ПЗУ ЧПУ и включена через параметры.

Отсутствие или отключение графической опции вызывает именно такой симптом, независимо от аппаратного обеспечения дисплея.

В4: Все ли ревизии A20B-2902-0490 взаимозаменяемы?

Суффиксы ревизий на платах расширения FANUC (например, /01A, /02A) указывают на производственные ревизии, которые могут касаться изменений в производстве или компонентах. В большинстве случаев более поздние ревизии обратно совместимы с более ранними.

Однако, если в сервисной документации станка указана конкретная ревизия, используйте эту ревизию, если не подтверждено иное.

Суффикс /02A, указанный в некоторых списках продуктов, обозначает конкретную ревизию в рамках этого семейства номеров деталей.

В5: Станок Series 16-C работал нормально. Дисплей CRT начал мерцать, а затем погас. Что следует проверить перед заменой модуля HSSB?

Дисплей, который деградирует от мерцания до полного отключения, чаще всего является неисправностью блока дисплея (старение кинескопа CRT, отказ инвертора или неисправность блока питания в дисплее) или неисправностью кабеля, чем неисправностью модуля HSSB на контроллере.

Модуль HSSB либо работает, либо нет — постепенная деградация не характерна для плат цифровых интерфейсов.

Сначала проверьте блок питания дисплея и состояние кинескопа CRT.
