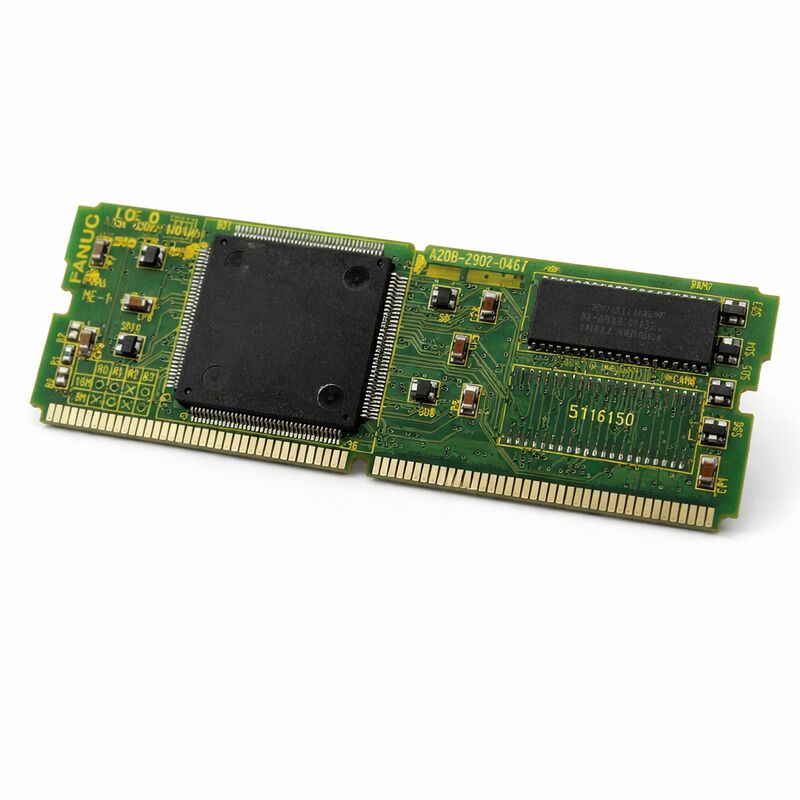

ПЛАТА ПК FANUC A20B-2902-0461 A20B29020461 A2OB-29O2-O461

FANUC A20B-2902-0461 ∙ 8MB DRAM Система RAM Модуль ∙ Серия 16-C / 18-C CNC, прекращено, Япония

Номер части:A20B-2902-0461

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль памяти DRAM (SMD дочерняя плата)

Мощность:8 МБ

Тип памяти:DRAM (Динамическая оперативная память RAM)

Совместимые системы:FANUC серии 16-C, 18-C CNC

Статус:Производство прекращено производителем

Обзор

A20B-2902-0461 - это модуль оперативной памяти DRAM 8 МБ для контроллеров FANUC серии 16-C и 18-C.Это компактная дочерняя плата SMD (технология поверхностного монтажа), которая подключается непосредственно к назначенному розетке на главном контроллере PCB, обеспечивая динамическую память случайного доступа, которую контроллер использует для всех операций системы в режиме реального времени во время работы машины.

Контроллеры серии 16-C и 18-C FANUC представляли собой зрелое поколение платформ CNC среднего класса, широко используемых в центрах по обработке и обработке в период их производства.

16-C использовался для многоосевого поворота и фрезы; 18-C был ориентирован на компактные станки, требующие надежного многоосевого скоординированного управления.

Оба контроллера зависели от системной памяти DRAM для выполнения программ CNC, логической обработки лестницы PMC, буферизации данных для серво- и шпиндельного управления и всех расчетов во время выполнения.A20B-2902-0461 - это специальный 8MB DRAM-модуль, который обеспечивает эту память.

DRAM - это летучая память, которая требует непрерывных циклов обновления, чтобы сохранить свое содержимое.

Операционная система и параметры CNC хранятся в нелеткой памяти (FROM и аккумуляторная память SRAM).

DRAM хранит рабочие данные, генерируемые во время цикла машины: буферы интерполяции, буферы связи и данные выполнения PMC.контроллер перезагружает необходимые данные из нелетающей памяти и начинает записывать в свежую DRAM.

Этот модуль был прекращен FANUC.

Заменные агрегаты поступают из проверенных избыточных запасов, профессионально отремонтированных пластин или отремонтированных оригинальных модулей.

Основные характеристики

DRAM в архитектуре контроллеров CNC

Иерархия памяти контроллера с ЧПУ служит различным целям для различных типов данных.

Он содержит программное обеспечение системы CNC, программы деталей, параметры, данные о смещении инструмента и лестницу PMC. Эти данные должны выживать циклы питания.

DRAM занимает другое место в этой иерархии.

Он быстрый, плотный и недорогой, но изменчивый.Расчеты интерполяции генерируют данные о положении для каждой оси при каждом сервоциклеДанные команды шпинделя буферизированы, данные связи PMC обмениваются.

Коммуникация с устройствами ввода/вывода включает управление буфером.

Все эти промежуточные, временные данные живут в DRAM во время работы машины.

Систематическое программное обеспечение управляет распределением DRAM и обновлением автоматически.

Оператор и техник технического обслуживания обычно не знают о работе DRAM, пока она не выйдет из строя.

Наиболее распространенной сигнализацией является ошибка паритета: контроллер обнаруживает, что данные, прочитанные с адреса DRAM, не совпадают с битом паритета, записанным с данными.

Эта сигнализация появляется при включении во время теста памяти контроллера или иногда во время работы, если ячейка прерывно отказывается при тепловом напряжении.

Сигнализация об ошибке парита и решение о замене

ДРАМ-паритетная сигнализация об ошибке является надежным индикатором сбоя модуля памяти. Контроллеры серии I/C FANUC выполняют тесты памяти во время запуска.сигнализация вызвана, и контроллер не может перейти к нормальному состоянию работы;.

До тех пор, пока не будет исправлена неисправность, машину нельзя запустить.

Прекращающиеся ошибки парита ошибки, которые появляются время от времени во время работы, но не последовательно при включении предполагают маргинальную ячейку DRAM.Клетка может пройти испытание включения, когда модуль холодный, но отказываются во время работы, когда модуль нагревается.

Если ошибка парита появляется только после того, как контроллер работает некоторое время, этот режим теплового сбоя вероятен.

Перед заменой модуля необходима полная резервная копия данных CNC.

В то время как сама DRAM изменчива и не содержит постоянно хранящихся данных, процесс замены модуля требует открытия контроллера и обработки основной платы.

Любое случайное нарушение соединений SRAM с поддержкой батареи или основной платы может привести к потере данных из нелетающей памяти.

Перед началом любой работы, резервное копирование всех программ, параметров, лестницы PMC и данных инструмента на ПК или USB-устройство хранения.

Строительство и обработка SMD

A20B-2902-0461 использует конструкцию поверхностного монтажа.

Планшет соединяется со своей розеткой через тонкопроходный соединитель. Этот соединитель не так надежен механически, как соединитель с большим краем, он может быть поврежден при неправильном выравнивании или принудительном вставлении.

Никогда не прикасайтесь к поверхностям компонентов или к контактам соединителей.

Использовать антистатические меры предосторожности на протяжении всего явление ESD во время обработки может повредить элементы DRAM, которые затем периодически отказываются в эксплуатации,вызывая те же симптомы ошибки паритета, которые должна была вылечить замена.

Осторожно выпрямите разъем перед нажатием на доску.

Если панель не полностью включена, контроллер может включить, но сообщить об ошибках связи или неожиданных тревогах памяти, которые не соответствуют фактическому состоянию панели.

Частые вопросы

Q1: CNC показывает тревогу по ошибке PARITY DRAM при включении. тревога появляется постоянно при каждом запуске. насколько мы можем быть уверены, что это A20B-2902-0461?

Постоянная ошибка парита при каждом включении является сильным показателем неисправного модуля DRAM.

Самотест памяти контроллера выполняет одну и ту же последовательность тестов при каждом включении, а неудачная ячейка каждый раз проходит один и тот же тест.

Перед заказом замены визуально осмотрите модуль и его розетку на наличие загрязнения или физического повреждения.

Если ни один из них не найден, модуль потерпел внутренний сбой и требует замены.

Вопрос 2: Сигнализация по паритету появляется только после того, как машина работает около 30 минут.

Это классическая неисправность DRAM в термическом режиме. Клетки модуля являются незначительными, они проходят тест холодной зарядки, но развивают ошибки синхронизации при нагревании устройства во время работы.Качество клеток ухудшается с температурой, и в конечном итоге прочитанные данные не соответствуют написанному паритету.

Выключение позволяет модулю остыть, что позволяет ему снова пройти холодный тест. Модуль не работает и требует замены.

Не продолжать работу с этим условием целостность данных во время обработки не может быть гарантирована, когда DRAM термически нестабильна.

Вопрос 3: резервная копия была сделана до замены модуля. После установки замены A20B-2902-0461, нужно ли перезагружать какие-либо данные?

Сам модуль DRAM не содержит постоянных данных, но если основная плата была повреждена во время установки,параметры, хранящиеся в аккумуляторной SRAM могут быть повреждены.

После установки проверьте, что все параметры, смещения инструментов и данные PMC не повреждены, проверив ключевые значения с резервным копированием.

Если какие-либо значения неверны или после перезагрузки появляются сигналы тревоги, восстановить из резервного копирования.

Вопрос 4: Существуют ли другие модули DRAM емкостью 8 МБ в серии A20B-2902, которые могут заменить -0461 в серии 18-C?

Серия A20B-2902 включает в себя несколько вариантов DRAM емкостью 8 МБ, совмещенных с различными поколениями контроллеров и конфигурациями розетки основной платы.

Другие варианты в той же серии (например, -0630 для 16i/18i) используют разные размеры платы, конфигурации разъемов или спецификации DRAM.

Они не могут быть заменены без подтвержденной совместимости.

Вопрос 5: Можно ли отремонтировать A20B-2902-0461 на уровне компонентов, а не заменить всю доску?

Чипы DRAM являются основными компонентами, и квалифицированный техник по ремонту платы иногда может определить и заменить конкретный неисправный чип на модуле DRAM.Практичность этого зависит от типа упаковки чипа и наличия соответствующего компонента.

На поверхностно-монтируемых платах замена микросхем требует высокоточного оборудования для переработки SMT.

Если квалифицированная служба по ремонту предлагает проверенный отремонтированный модуль с гарантией, это является жизнеспособной и экономически эффективной альтернативой поставке проверенного оригинального излишка.
