А16Б-1310-0380 | Плата ввода-вывода панели оператора FANUC, тип A — интерфейс оператора ЧПУ / серия A16B-1310 / ввод-вывод управления станком

Ввод-вывод панели оператора — мост между оператором и ЧПУ

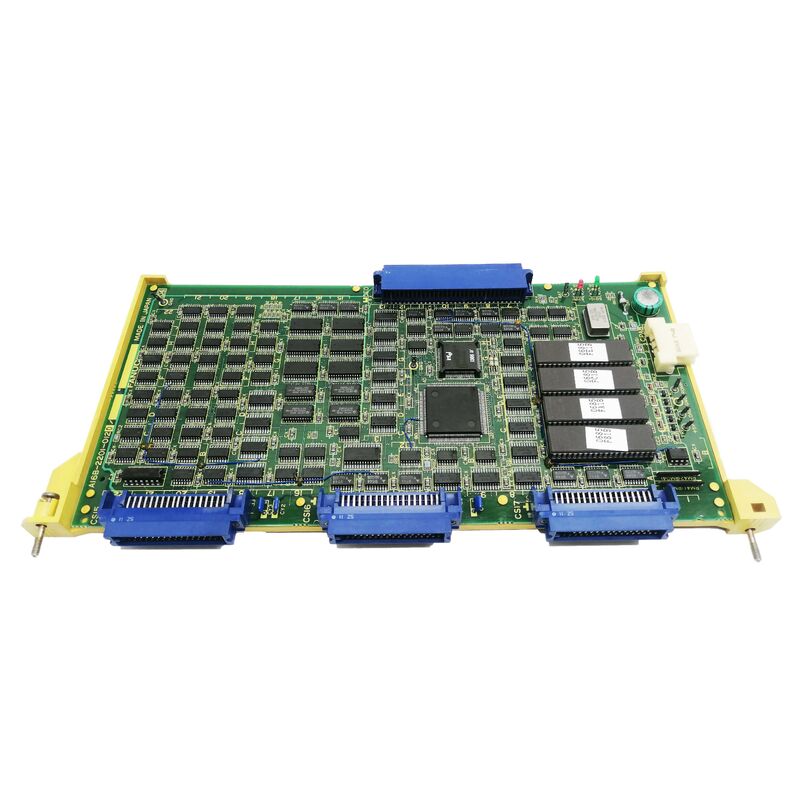

A16B-1310-0380 — это печатная плата ввода-вывода панели оператора типа A — плата, которая соединяет физическое оборудование панели оператора (кнопки, переключатели, клавиши выбора, индикаторные лампы) с системой управления FANUC CNC.

В архитектуре ЧПУ FANUC панель оператора обеспечивает все точки ручного управления за пределами клавиатуры MDI:

Переключатели управления машиной:ПУСК ЦИКЛА, УДЕРЖАНИЕ ПОДАЧИ, АВАРИЙНЫЙ ОСТАНОВ, ОТМЕНА ШПИНДЕЛЯ, ИЗМЕНЕНИЕ СКОРОСТИ ПОДАЧИ и переключатели выбора режима — все это установлено на передней панели панели оператора.

Индикаторы режима и индикаторы состояния:Индикатор POWER ON, индикатор CYCLE START, индикатор ALARM, индикатор клавиши PROGRAM PROTECT и другие индикаторы состояния, показывающие текущее состояние машины.

Ручной генератор импульсов (MPG/маховик):Поворотный маховик для ручного позиционирования оси подключается через панель оператора к плате ввода-вывода, управляющей импульсным сигналом маховика.

A16B-1310-0380 собирает все эти входные и выходные физические сигналы — действия оператора по переключению становятся цифровыми командами, обрабатываемыми PMC, а выходные команды PMC зажигают правильные индикаторные лампы.

Основная информация о продукте

«Тип A» — вариант в семействе ввода-вывода панели оператора.

Обозначение «Тип A» идентифицирует этот вариант платы ввода-вывода в семействе плат панели оператора A16B-1310. FANUC обычно производит платы ввода-вывода для панелей оператора нескольких типов:

Тип А:Стандартная конфигурация ввода-вывода панели оператора — предоставление базового набора входов и выходов для стандартных панелей оператора станка с ЧПУ.

Другие варианты типа:Дополнительные варианты (тип B и т. д.) могут обеспечивать расширенные возможности ввода-вывода для машин с большим количеством переключателей и ламп или другие характеристики интерфейса для разных конфигураций панелей.

Обозначение «Тип A» гарантирует, что емкость точек ввода-вывода платы и характеристики сигналов соответствуют конкретной сборке панели оператора, которую она обслуживает.

Сценарии применения

Переключатель панели оператора не реагирует:В ЧПУ FANUC возникают сбои связи с панелью оператора — переключатели больше не реагируют, а индикаторы состояния не обновляются. Плата AI/O типа A16B-1310-0380 определяется как неисправная. При замене восстанавливается связь с панелью оператора.

Плановая замена панели управления:Панель оператора ЧПУ FANUC проходит техническое обслуживание после многих лет производственного использования. A16B-1310-0380 заменен для обеспечения надежной непрерывности интерфейса оператора.

Часто задаваемые вопросы

В1: Что произойдет, если A16B-1310-0380 выйдет из строя — можно ли управлять машиной?

При выходе из строя платы ввода-вывода панели оператора физические переключатели панели оператора, включая CYCLE START, FEED HOLD и кнопку аварийной остановки, больше не могут обмениваться данными с PMC. Безопасная эксплуатация становится невозможной. ЧПУ может генерировать сигналы тревоги канала ввода-вывода. Прежде чем устранять неисправность, машину следует перевести в безопасное остановленное состояние.

Вопрос 2. Совместим ли A16B-1310-0380 (тип A) с любым блоком панели оператора FANUC?

Вариант типа A соответствует конкретной конфигурации панели оператора. Панели оператора FANUC бывают разных размеров и конфигураций переключателей, для каждой из которых требуется соответствующий тип платы ввода-вывода. Подтвердите номер сборки конкретной панели оператора и соответствующую документацию панели оператора FANUC, чтобы проверить совместимость типа A.

В3: Требует ли замена A16B-1310-0380 изменения параметров PMC?

Нет. Карта адресов каналов ввода-вывода PMC для платы ввода-вывода панели оператора хранится в основной памяти ЧПУ. После установки замены A16B-1310-0380 PMC восстанавливает связь по каналу ввода-вывода, используя существующую конфигурацию адреса. После замены убедитесь, что все переключатели и индикаторы панели оператора работают правильно.

В4: Какое напряжение используют переключатели и лампы панели оператора с A16B-1310-0380?

Платы ввода-вывода панели оператора FANUC той эпохи используют напряжение 24 В постоянного тока как для входных сигналов переключателя, так и для выходных сигналов ламп — стандартный логический уровень для схем оператора станка с ЧПУ. A16B-1310-0380 преобразует эти сигналы 24 В постоянного тока в низковольтные цифровые уровни, используемые внутри ЧПУ.

Вопрос 5. Доступен ли номер A16B-1310-0380 по специализированным каналам обслуживания?

Платы ввода-вывода панели оператора серии A16B-1310 поставляются специализированными дистрибьюторами FANUC, включая FanucWorld, MRO Electric, CNC Electronics и Radwell. Свяжитесь с нами, чтобы узнать полный номер детали A16B-1310-0380 и обозначение «Тип A».
