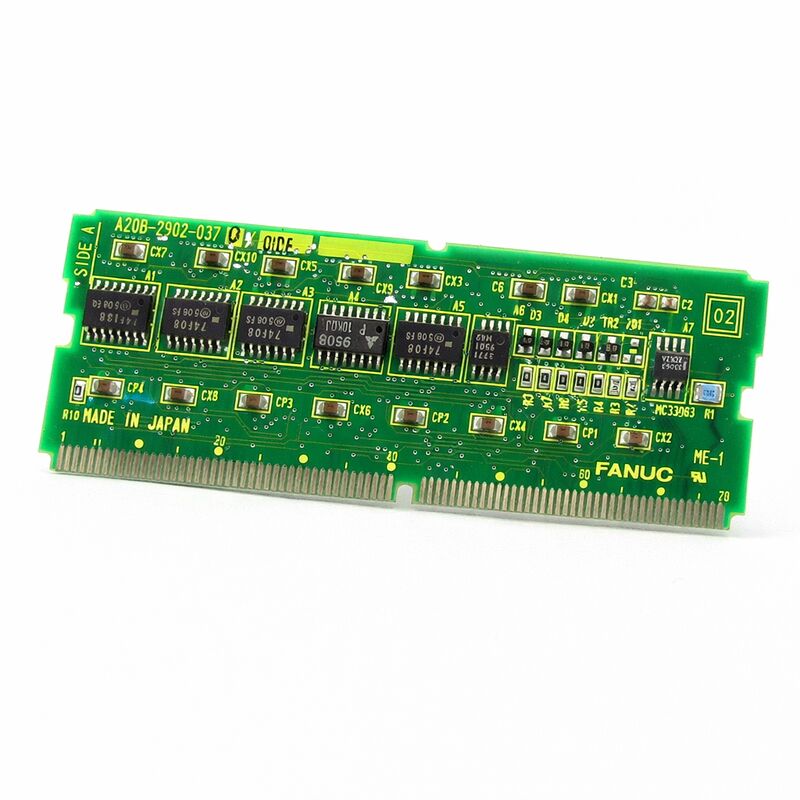

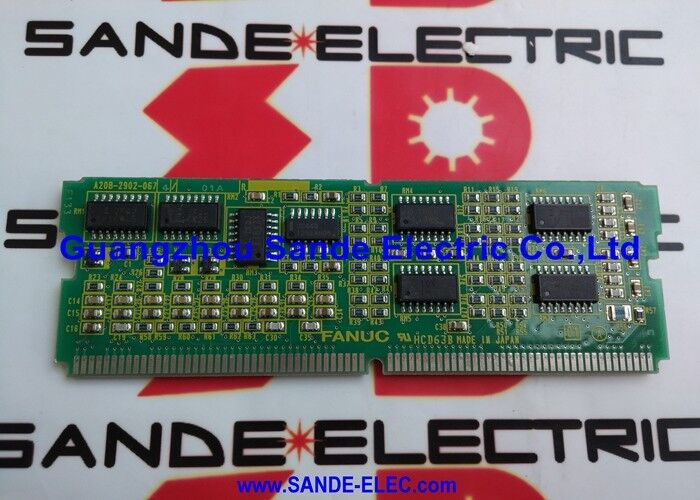

FANUC Круговая плата A20B-2902-0370 A2OB-29O2-O37O A20B29020370

FANUC A20B-2902-0370 ∙ Модуль памяти ПКБ ∙ Серия A20B-2902, FANUC CNC контроллер, Япония

Номер части:A20B-2902-0370

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль памяти PCB (SMD дочерняя плата)

Серия доски:A20B-2902

Применение:Расширение и хранение памяти контроллера FANUC CNC

Дизайн:SMD плагин-дочерняя плата

Обзор

A20B-2902-0370 - это ПКБ-модуль памяти из серии A20B-2902 компании FANUC. Эта серия охватывает широкое семейство платок памяти SMD, используемых в контроллерах FANUC CNC для хранения программ,сохранение параметров, хостинг системного программного обеспечения и расширение памяти.

A20B-2902-0370 представляет собой один конкретный вариант этого семейства продуктов, сконфигурированный для удовлетворения требований памяти его назначенной платформы контроллера.

Архитектуры контроллеров FANUC CNC зависят от многоуровневой системы памяти.

Неволатильная память содержит программное обеспечение и данные, которые должны сохраняться на протяжении циклов питания.Запасная защищенная SRAM соединяет две , эффективно нелетающий благодаря защите батареи.

Серия A20B-2902 обеспечивает модульную физическую реализацию этих слоев памяти, причем каждый вариант обслуживает конкретные платформы и возможности.

Вариант -0370 находится в диапазоне номеров частей модулей A20B-2902, связанных с функциями хранения FROM и SRAM для платформ контроллеров FANUC в диапазоне поколений 16-21 серии.

Эти модули следуют установленной конструкции серии A20B-2902: компактная конструкция SMD, прямое подключение к розетке главной платы,и низкомощные схемы CMOS, которые минимизируют тепловыделение внутри шкафа контроллера.

Основные характеристики

Память в архитектуре FANUC CNC Почему эти модули важны

Память контроллера FANUC CNC - это не один недифференцированный блок памяти. Это тщательно структурированная иерархия, где различные типы данных живут в разных технологиях памяти,потому что каждый тип данных имеет различные требования к скорости доступа, пишите выносливость, и настойчивость.

Программное обеспечение управления CNC живет в FROM.

Он был написан там во время фабричной установки программного обеспечения, и он изменяется только при преднамеренном обновлении программного обеспечения.

Высокая выносливость флэш-памяти для операций чтения и умеренная выносливость для операций записи делает ее идеальной для этого использования. Программное обеспечение читается при каждом включении, но пишется редко.

Параметры и смещения находятся в аккумуляторной памяти.

Они изменяются во время нормальной работы отклонение обновляется после квалификационного разреза, параметр корректируется во время обслуживания так что они должны быть в памяти, которая может быть записана быстро и часто, а не в Flash.

Но они также должны сохраняться при отключении питания, поэтому вместо DRAM используется SRAM, поддерживаемая батареей.

Некоторые контроллеры и некоторые конфигурации памяти также используют DRAM для работы буферов ∙ расчетов интерполяции, буферов связи,и данные выполнения PMC, которые генерируются свежими при каждом включении и не должны переживать цикл мощности..

A20B-2902-0370 выполняет свое специальное положение в этой иерархии памяти для своей назначенной платформы контроллера.

Конструкция SMD и обработка платы

Технология поверхностного монтажа определяет физический характер плат серии A20B-2902.соединитель .

Это позволяет увеличить плотность компонентов на меньшей плате, поэтому эти модули памяти могут упаковать значительную емкость хранения в компактный формат дочерней платы.

Конструкция SMD также означает, что эти доски требуют тщательного обращения.

Компоненты, установленные на поверхности ПКБ, более подвержены физическому повреждению от неправильной обработки, чем проходные компоненты.

С доской нужно обращаться по краям.

Никакие поверхности компонентов не должны быть тронуты голыми руками ь жиры на коже и остатки могут повредить поверхности компонентов или ввести загрязнение контактов соединителей с течением времени.

Статическое электричество является другой проблемой обработки.

Статическое событие, которое не будет замечено как ощутимый шок для человека, все равно может генерировать достаточно напряжения, чтобы повредить логический шлюз или ячейку памяти.

Противостатические меры предосторожности ‰ ремень для запястья, заземленная рабочая поверхность ‰ являются стандартными требованиями при обращении с любой SMD-памятной платой.

Дозаменный контрольный список

Замена любого модуля памяти серии A20B-2902 требует последовательности шагов до начала физической работы..

Для комбинированного модуля FROM/SRAM,резервное копирование должно зафиксировать как программное обеспечение FROM (из резервной функции памяти экрана загрузки FANUC), так и данные SRAM (параметры, смещения, программы, данные PMC).

Большинство контроллеров FANUC поддерживают резервную копию на карту SRAM, USB-устройство памяти или ПК через RS-232. Используйте по крайней мере один из этих методов и убедитесь, что резервная копия завершена, прежде чем удалить модуль.

Второй шаг - подтверждение номера заменного модуля.

Серия A20B-2902 содержит множество вариантов с похожим физическим внешним видом, но с различными возможностями и совместимостью.

После замены FROM должен быть переписан с правильными файлами программного обеспечения.

Затем данные SRAM должны быть восстановлены из резервного копирования. Машина не должна быть объявлена готовой к производству, пока каждая категория данных не будет проверена с помощью резервного копирования.

Частые вопросы

Вопрос 1: Какие симптомы обычно проявляется при отказе A20B-2902-0370 перед полным отказом?

Постепенная деградация в флэш-памяти приводит к периодическим предупреждениям от контрольной суммы, которые приходят и уходят, - пораженная клетка является маргинальной, пропуская некоторые считывания и пропуская другие.Деградация SRAM отображается как случайная случайная коррупция данных в параметрах или смещениях. Значение неожиданно меняется между циклами питания без ручного вмешательства.Каждый из симптомов требует замены модуля до полного отказа.

После полной неисправности машина не может запуститься или работать правильно.

Вопрос 2: Контроллер завершил обновление программного обеспечения, и теперь показывает ошибку FROM.

Перерыв или неправильное выполнение записи FROM во время обновления программного обеспечения может повредить один или несколько секторов FROM. Если процедура обновления была прервана сбоем питания,выбирая неправильные файлы программного обеспечения, или пытаясь загрузить несовместимое программное обеспечение, от коррупции является вероятным результатом.

FROM должен быть переписан с самого начала с правильными файлами программного обеспечения.

Если повторные попытки записи не увенчаются успехом, чипы FROM повреждены, и модуль требует замены.

Вопрос 3: После отключения машины на праздник контроллер восстанавливается, но показывает потерю данных параметров на некоторых осях.

Литийная батарея напряжением 3,0 В находится в конце или близко к концу срока службы. Эти батареи поддерживают почти номинальное напряжение до тех пор, пока отказ не наступит.

Паттерн потери данных (который затрагивает некоторые оси, но не все) соответствует области ячейки SRAM, которая потеряла данные, когда напряжение батареи упало ниже порога удержания.

Заменить батарею, перезагрузить данные параметров из резервного копирования и запланировать регулярные проверки батареи, чтобы предотвратить рецидив.

Вопрос 4: На экране CNC появляется "SRAM DATA ERROR" при включении. Машина хранится в течение 18 месяцев. Что произошло?

Расширенное хранилище без внешнего питания означает, что резервная батарея поддерживала только SRAM в течение всего периода хранения.

Батарея, которая имела ограниченную оставшуюся емкость до хранения, может быть исчерпана в течение периода хранения, что приводит к потере данных SRAM.

Данные SRAM должны быть перезагружены из резервного копирования. Проверить напряжение батареи и заменить, если ниже 3,2 В для литийных элементов.

Для длительного хранения контроллер следует периодически включать (каждые 3-6 месяцев) для поддержания состояния батареи.

Вопрос 5: Можно ли использовать A20B-2902-0370 в контроллере серии 18-C, который в настоящее время использует другой вариант, если разъем физически подходит?

Физическая совместимость разъемов не гарантирует электронную совместимость.

Варианты серии A20B-2902 могут иметь один и тот же формат разъема при наличии различных емкостей памяти, различных соотношений FROM/SRAM или различных напряжений интерфейса.

Установка неправильного варианта может привести к тому, что контроллер либо не распознает модуль, работает с неправильным распределением емкости памяти, либо производит ошибки памяти из-за несоответствия диапазона адресов.

Всегда используйте точный номер детали, задокументированный для конкретной модели контроллера.
