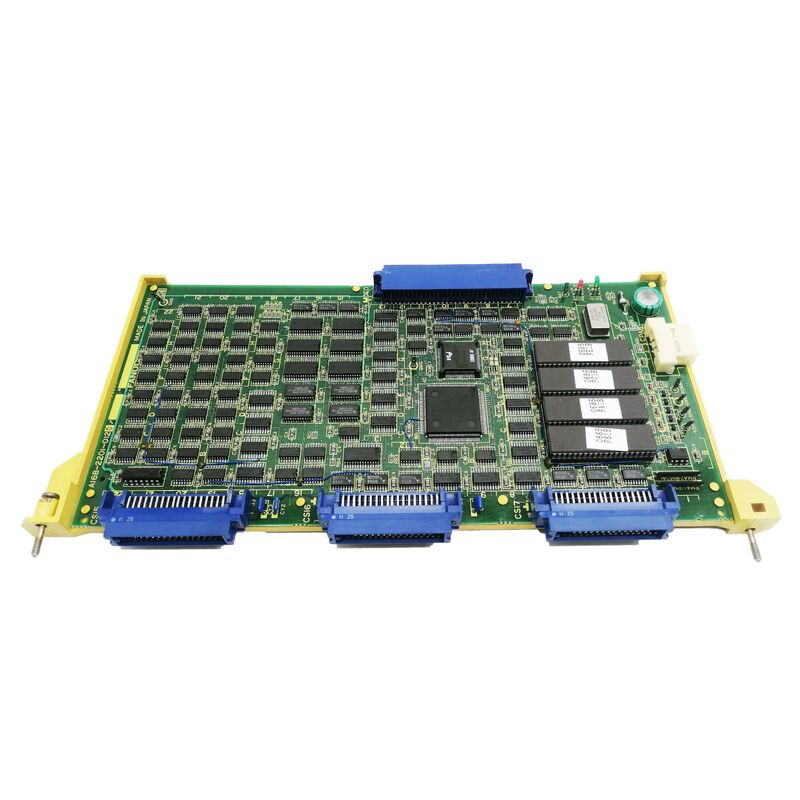

A16B-1300-0220 Плата печатной платы Fanuc A16B13000220 AI6B-I3OO-O22O

A16B-1300-0220 FANUC Встроенный датчик / конверсия датчиков сигналов на ПКБ

Преобразование сенсорного сигнала с помощью сенсоров и управления с помощью CNC

A16B-1300-0220 представляет собой печатную плату преобразования сигнала, которая соединяет физический мир измерений датчиков станков-инструментов и цифровую среду сигналов FANUC CNC.Две функции, подразумеваемые в его описании, показывают его полную роль:

Встроенный сенсорный интерфейс:"Встроенный датчик" означает датчики, встроенные в инструментальную машину ̇ сенсорные зонды, датчики измерения деталей,или другие интегрированные измерительные устройства, которые физически встроены в машину, а не прикреплены снаружиЭти датчики генерируют сигналы, когда они контактируют с рабочей частью или базовой поверхностью.

Схема преобразования датчика:Необработанные сигналы датчиков обычно аналоговые сигналы напряжения или тока,или простые контакты переключения включения/выключения должны быть обусловлены и преобразованы в цифровой формат сигнала, который ожидает входной схемы CNCA16B-1300-0220 выполняет следующее преобразование:

• Аналого-цифровая конверсиядля датчиков, производящих аналоговый выход (датчики силы, датчики расстояния, емкостные системы измерения)
• Кондиционирование сигналадля усиления, фильтрации или переформатирования необработанных сигналов датчиков перед обработкой с помощью ЧПУ
• Преобразование уровнямежду сигнальным напряжением датчика и уровнями логического входного напряжения CNC
• Изоляциямежду сенсорной схемой и, предотвращая шум или преходящие напряжения от корпуса машины достигают CNC

Основная информация о продукте

Почему значение преобразования сигнала в CNC-приложениях

Датчики станков-инструментов генерируют сигналы в средах, которые принципиально отличаются от электронной среды контроллера CNC:

Электрический шум:Машинные инструменты генерируют значительные электромагнитные помехи от сервоприводов, приводов шпинделей, гидравлических соленоидов и оборудования для дуговой сварки.Датчики проводки, проходящих через электрический шкаф машины подбирает этот шумБез кондиционирования сигнала шум нарушает сигнал измерения.

Несоответствие формата сигнала:Датчики могут выводить аналоговые напряжения (010 В, 420 мА) или дифференциальные сигналы, которые стандартные цифровые входы CNC не могут обрабатывать напрямую.Конверсия сигнала отображает эти форматы в цифровых входах, совместимых с CNC.Изоляция от земли:Датчики, механически интегрированные с машиной, могут иметь различные ссылки на заземление от контроллера CNC. Изоляция предотвращает заземление петлей и связанных с ними ошибок измерения.A16B-1300-0220 решает все эти вопросы преобразование сырой выходной датчика в чистый, правильно отформатированный сигнал, который CNC может использовать для измерения, управления и обратной связи.

Сценарии применения

Встроенная ошибка измерения части:Центры обработки FANUC CNC с встроенным сенсорным зондом измерения теряют точность измерений или генерируют сигналы сигнализации датчиков.Планка преобразования сигнала A16B-1300-0220 определена как ошибка.Замена восстанавливает точное преобразование измерения сигнала.

Поддержка интеграции датчиков CNC:Машинный инструмент FANUC CNC с встроенными датчиками измерений проходит техническое обслуживание на панели управления.

Частые вопросы

Вопрос 1: С какими типами датчиков взаимодействует A16B-1300-0220?

Описание "Встроенный датчик" предполагает датчики, физически интегрированные в инструментальную машину обычно сенсорные зонды (Renishaw, FANUC), измеряющие зонды в шпинделе,или датчики присутствия на заготовкеСхема преобразования сигнала учитывает специфические электрические характеристики этих встроенных датчиков.Подтвердить совместимые типы датчиков из соответствующей документации FANUC и CNC.

Вопрос 2: А16Б-1300-0220 то же самое, что и стандартная плата В/В?

Стандартные платы ввода/вывода (например, карта ввода/вывода A16B-1212-0221 C6, подтвержденная на данной сессии) обрабатывают цифровые сигналы ввода/вывода/ввода/вывода машины ∙ переключатели, соленоиды, лампы.A16B-1300-0220 - это специальное устройство для преобразования сигналов для датчиков измерений., обеспечивая дополнительное кондиционирование, преобразование и изоляцию, которые требуют точные схемы измерений за пределами стандартной функции В/В.

Вопрос 3: Требуется ли для замены A16B-1300-0220 какая-либо перекалибровка датчика?

Платы преобразования сигнала, включающие компоненты регулировки усиления или смещения, могут влиять на точность измерений после замены.Требуется ли перекалибровка зависит от конкретной системы датчиков и соответствуют ли характеристики преобразования новой платы оригинальной. Подтвердить с применяемой документации системы измерений FANUC.

Вопрос 4: влияет ли сбой A16B-1300-0220 на сервоуправление оси ЧПУ?

Неисправности платы преобразования сенсорного сигнала влияют на функции измерения ∙ измерение деталей, циклы зондов и обратную связь на основе датчиков ∙ но обычно не влияют на сервоуправление первичной оси ЧПУ.CNC продолжает обработку с помощью запрограммированных координат; затрагиваются только функции, зависящие от датчика (макросы измерений, операции, запускаемые датчиком).
