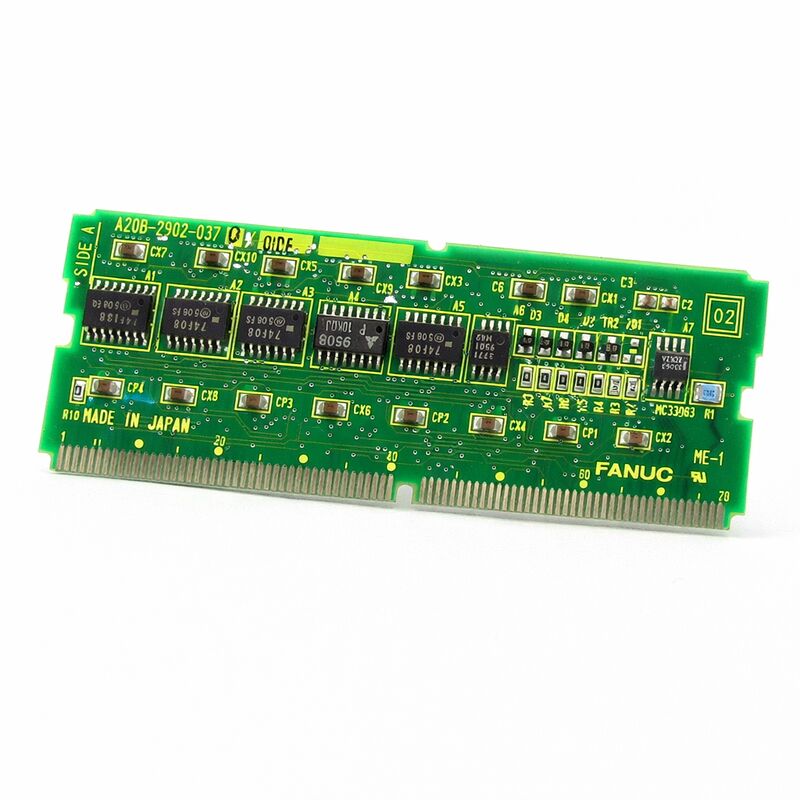

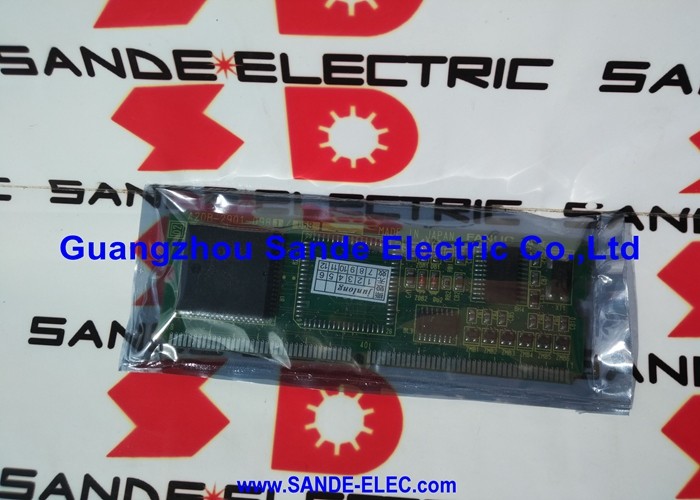

FANUC A20B-2902-0341 Модуль A20B29020341 A2OB-29O2-O341

FANUC A20B-2902-0341 | Модуль памяти Flash ROM 4 МБ / SRAM 256 КБ — Серия 16-C / 18-C, производство Япония

Номер детали: A20B-2902-0341

Производитель: FANUC Corporation (Япония)

Тип продукта: Комбинированный модуль памяти FROM / SRAM (дочерняя плата SMD)

Емкость FROM: 4 МБ (Flash ROM)

Емкость SRAM: 256 КБ

Совместимые системы: FANUC Series 16-C, 18-C и совместимые

Статус: Снят с производства производителем

Обзор

A20B-2902-0341 — это комбинированный модуль памяти Flash ROM и SRAM для систем ЧПУ FANUC Series 16-C и 18-C. Это дочерняя плата типа SMD, которая устанавливается на основную плату ЦПУ, обеспечивая как энергонезависимое хранение программного обеспечения, так и энергозависимое хранение данных с резервным питанием от батареи в одном компактном модуле. Плата обеспечивает интерфейс между секциями NC (числовое управление) и MC (управление станком / PMC) контроллера, храня системную прошивку, лестничный язык программы и активные операционные данные, необходимые для работы ЧПУ.

Описание «интерфейсы между NC и MC» описывает назначение хранимого содержимого, а не физический путь сигнала. Содержимое FROM — это то, что требуется NC и PMC для выполнения их соответствующих функций — это общая программная основа для обоих. 256 КБ SRAM хранят данные, которые контроллер записывает и считывает во время работы станка, обслуживая как стороны NC, так и PMC архитектуры управления.

Этот модуль снят с производства. FANUC больше не производит новые блоки. Станки серий 16-C и 18-C продолжают работать на производственных предприятиях по всему миру, и A20B-2902-0341 остается активным элементом технического обслуживания на этих объектах.

Ключевые характеристики

FROM 4 МБ — Хранение системного программного обеспечения

4 мегабайта Flash ROM на этом модуле хранят весь программный стек контроллера Series 16-C или 18-C. Здесь находятся операционное программное обеспечение ЧПУ, программное обеспечение управления сервоприводами, программное обеспечение управления шпинделем, среда выполнения лестничного языка PMC и любое загруженное дополнительное программное обеспечение. При включении контроллера он считывает содержимое FROM и загружает его в DRAM для выполнения. FROM является источником — все поведение обработки контроллера исходит из кода, хранящегося здесь.

Четыре мегабайта были щедрым выделением для поколения программного обеспечения эпохи Series 16-C/18-C. Они вмещали полный набор управляющего программного обеспечения плюс установленные опции без ограничений по емкости для большинства конфигураций. Станки Series 16-C и 18-C с обширными пакетами дополнительного программного обеспечения могут приближаться к этому пределу, но для стандартных конфигураций обрабатывающих центров и токарных центров емкости было более чем достаточно.

Flash ROM по своей природе является энергонезависимой. Он сохраняет свое содержимое без какого-либо источника питания, без батареи и при длительном хранении. Модуль FROM, извлеченный из станка, может лежать в ящике годами и по-прежнему содержать свое программное обеспечение в целости при повторной установке.

SRAM 256 КБ — Активные данные в памяти с резервным питанием от батареи

256 килобайт SRAM хранят специфичные для станка и задания данные, которые отличают конфигурацию одного станка от другого. Здесь находятся программы деталей, таблицы смещения инструмента, настройки параметров, данные координат заготовки и переменные макросов. Резервная батарея на модуле поддерживает содержимое SRAM во время отключения питания.

256 КБ — это умеренное выделение SRAM. Оно подходит для стандартных программ и данных, требуемых станкам Series 16-C и 18-C в типичных приложениях обработки. Станки с очень большими библиотеками программ или интенсивным использованием переменных макросов могут столкнуться с ограничением емкости. В таких случаях в слоты расширения системы могли быть установлены дополнительные модули расширения SRAM.

Резервная батарея является расходным материалом. Срок ее службы измеряется годами — обычно от трех до пяти лет при нормальной промышленной эксплуатации, дольше, если станок работает непрерывно (что сокращает циклы разряда батареи). Когда напряжение батареи падает, контроллер FANUC выдает сигнал тревоги о низком заряде батареи. Замените батарею перед следующим плановым остановом станка.

Интерфейс NC к MC — Что хранит модуль

Описание «интерфейсы между NC и MC» отражает содержимое модуля, а не его физическую архитектуру. FROM на этой плате хранит программное обеспечение как для NC (функции управления движением и интерполяции), так и для MC (лестничный язык PMC — программируемый контроллер станка, который обрабатывает последовательность ввода-вывода и логику станка). Они хранятся вместе на этом модуле и загружаются вместе при включении питания.

Это комбинированное хранилище означает, что сбой или повреждение этого модуля одновременно влияет как на функции NC, так и на PMC. Контроллер не может выполнять ни управление движением, ни логику станка без правильного программного обеспечения. Обе стороны системы управления зависят от содержимого этого одного модуля.

FAQ

В1: На станке Series 16-C при запуске появляется ошибка четности ROM. Неисправен ли A20B-2902-0341?

Ошибка четности ROM указывает на сбой целостности содержимого FROM. Сначала переустановите модуль — частично установленный модуль вызывает ту же ошибку, что и поврежденное содержимое. Если ошибка сохраняется при полностью установленном модуле, содержимое FROM может быть повреждено или аппаратное обеспечение модуля могло выйти из строя. Найдите замену модулю и загрузите правильную версию программного обеспечения перед возвращением станка в производство.

В2: Что необходимо сделать после замены A20B-2902-0341, прежде чем станок сможет работать?

Замененный модуль устанавливается пустым — без содержимого FROM, без данных SRAM. Сначала загрузите правильную версию программного обеспечения ЧПУ из резервной копии или исходного источника, используя процедуру восстановления на экране загрузки. Затем восстановите все данные SRAM: параметры, программы деталей, смещения инструмента и координаты заготовки. Подтвердите правильность всех параметров, сравнив их с распечаткой параметров. Станок не сможет производить правильные детали до проверки параметров.

В3: После замены модуля отсутствует программа лестничного языка PMC. NC, похоже, работает. Почему?

Если FROM был загружен системным программным обеспечением ЧПУ, но лестничный язык PMC не был включен в загрузку, контроллер загружается, и NC работает — но у PMC нет лестничного языка для выполнения. Без лестничного языка ввод-вывод станка не реагирует. Загрузите программу лестничного языка PMC отдельно с экрана программирования PMC или с резервной копии на карте памяти. Лестничный язык — это отдельный файл от основного системного программного обеспечения ЧПУ, и его необходимо загружать независимо.

В4: Можно ли использовать A20B-2902-0341 для замены других модулей FROM 4 МБ серии A20B-2902?

Взаимозаменяемость между вариантами модулей FROM серии A20B-2902 зависит от соответствия емкости SRAM и совместимости системы. Модель -0341 конкретно имеет 256 КБ SRAM и предназначена для Series 16-C/18-C. Другой вариант в той же серии может иметь другое распределение SRAM или быть предназначенным для другой серии контроллеров. Используйте точное совпадение номера детали для подтвержденной совместимости.

В5: Станок работает без проблем много лет. Следует ли проактивно заменять батарею SRAM на этом модуле?

Да. Плановая замена батареи — лучшая практика, чем ожидание сигнала тревоги о низком заряде батареи. Батарея, достигшая порогового значения тревоги, все еще имеет некоторый запас перед потерей данных — но этот запас конечен и непредсказуем. Если станок выключается между сигналом тревоги и заменой батареи, данные SRAM находятся под угрозой. Заменяйте батарею во время планового технического обслуживания каждые три-четыре года, при этом станок должен быть включен во время замены, чтобы SRAM оставалась активной.
