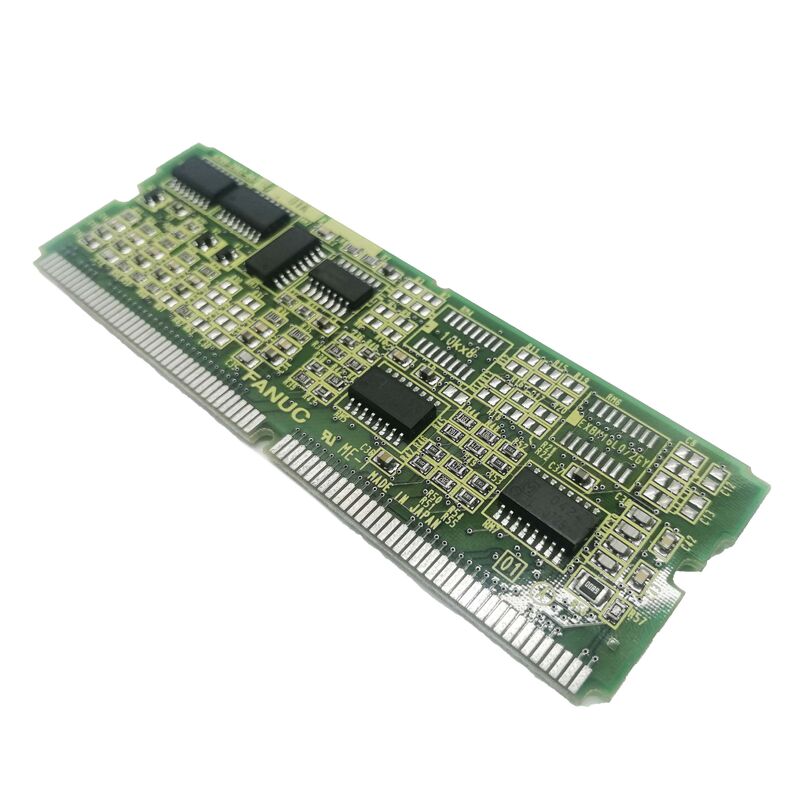

FANUC A20B-2902-0280 ДЕЙСТВИТЕЛЬ ПЛАНЫ ДОЧЕРНОГО ПЛАНОГО Модуль A20B29020280 A2OB-29O2-O28O

A20B-2902-0280 | Модуль печатной платы с ЧПУ серии FANUC A20B-2902 — подключаемая дочерняя плата / промышленная автоматизация / японский оригинал

A20B-2902 — Широкое семейство функциональных модулей

Серия A20B-2902 — одно из крупнейших и наиболее универсальных семейств модулей печатных плат FANUC. Платы этой серии представляют собой подключаемые дочерние платы — компактные карты SMD-конструкции, которые добавляют особые возможности хост-системе ЧПУ путем подключения к выделенным разъемам на основной плате или внутри корпуса платы ЧПУ.

Функциональная широта серии А20В-2902 широка. В этой единственной серии разные номера деталей служат:

Модули расширения памяти:Платы, сочетающие FROM и SRAM (например, A20B-2902-0080 с 4 МБ FROM и 512 КБ SRAM для серии 16/18 модели B), которые расширяют хранилище программ и сохраняют параметры.

Модули сервоуправления:Дочерние платы, обеспечивающие обработку команд сервооси и обработку обратной связи для многоосных конфигураций, включая сервомодули оси расширения.

Интерфейсные модули шпинделя:Как модули аналогового интерфейса шпинделя (класс A20B-2902-0236, для аналоговых усилителей шпинделя), так и модули последовательного управления шпинделем для цифровых приводов шпинделя.

ПМК и модули связи:Платы, расширяющие возможности обработки PMC, релейную память или емкость интерфейса ввода-вывода.

Модули приводной системы:Включая плату запуска A20B-2902-0390, используемую в приводных модулях Alpha-i PSM и SPM (описанных в других разделах этой серии) — модуль, который генерирует сигналы управления затвором IGBT внутри самого аппаратного обеспечения модуля привода.

A20B-2902-0280 занимает особое функциональное положение в этой серии, выполняя задачу, для которой компания FANUC разработала его.

Основная информация о продукте

SMD-конструкция и модульность

В A20B-2902-0280 используется конструкция SMD (устройство для поверхностного монтажа). Модули, построенные SMD, имеют несколько практических характеристик при обслуживании ЧПУ:

Физическая компактность:SMD обеспечивает более высокую плотность компонентов на меньшей площади печатной платы. Модули серии A20B-2902 достаточно компактны, чтобы подключаться непосредственно к разъемам платы ЦП, не требуя специального слота для карт.

Возможности подключения:Каждый модуль подключается к своей главной плате через определенные краевые разъемы или гнездовые разъемы. Штекерное соединение — это единственный физический и электрический интерфейс платы — отдельная проводка не требуется.

Заменяемость:Замена модуля SMD — это чистая операция, без пайки и переподключения кабеля. Выключите питание, удалите неисправный модуль, установите замену, включите питание. ЧПУ обнаруживает модуль при следующем запуске.

Сценарии применения

Ошибка на уровне модуля ЧПУ:В системе ЧПУ FANUC возникает неисправность, связанная со сменным модулем A20B-2902-0280. Идентификация платы по этикетке с номером детали и установка замены восстанавливает функцию, выполняемую этим модулем.

Инвентаризация запасных частей:На предприятии, эксплуатирующем системы ЧПУ FANUC, имеется A20B-2902-0280 в качестве локального запасного устройства, что позволяет быстро реагировать на неисправность платы на уровне модуля без задержек при доставке.

Часто задаваемые вопросы

Вопрос 1: Как определить конкретную функцию A20B-2902-0280 в моем ЧПУ?

В руководстве по техническому обслуживанию FANUC для конкретной модели ЧПУ каждый слот модуля сопоставлен с его номером детали и функцией в списке запасных частей. Найдите слот, который A20B-2902-0280 занимает на плате ЧПУ, и сверьтесь с таблицей запасных частей в руководстве по техническому обслуживанию, чтобы подтвердить его функциональную роль.

Вопрос 2. Являются ли соседние номера деталей A20B-2902 взаимозаменяемыми с A20B-2902-0280?

Нет. Каждый номер детали A20B-2902 представляет собой отдельный модуль — разные типы памяти, разные функции интерфейса или разные возможности управления. A20B-2902-0280 не может быть заменен соседними номерами деталей (0270, 0290 и т. д.) из-за числовой близости. Требуется точное совпадение номера детали.

В3: Какие меры предосторожности при электростатическом разряде применяются при обращении с A20B-2902-0280?

Рукоятка с заземленным антистатическим браслетом на антистатической поверхности. Храните и транспортируйте в антистатической упаковке. В серии A20B-2902 используются КМОП и микросхемы смешанных сигналов, чувствительные к электростатическому разряду. Держите доску за края; избегайте непосредственного прикосновения к поверхностям компонентов, точкам пайки или областям трассировки.

Вопрос 4: Требует ли замена A20B-2902-0280 каких-либо изменений конфигурации ЧПУ?

Для большинства типов модулей A20B-2902 замена на аналогичный не требует изменений конфигурации ЧПУ. Модули аппаратного интерфейса автоматически обнаруживаются ЧПУ при запуске. Модули, в которых хранятся сохраненные данные (модули памяти с параметрами или содержимым программного обеспечения), могут потребовать восстановления данных после замены. По функциональному типу модуля, указанному в документации по техническому обслуживанию ЧПУ, проверьте, необходимы ли действия по настройке после замены.

В5: Используется ли A20B-2902-0280 в станках с ЧПУ или контроллерах роботов?

FANUC использует модули серии A20B-2902 как в станках с ЧПУ, так и в приложениях для контроллеров роботов, поскольку аппаратная архитектура является общей. Будет ли A20B-2902-0280 служить ЧПУ или роботу, зависит от хост-системы, в которой он установлен. Подтвердите тип хост-системы из документации по установке, чтобы проверить правильный контекст развертывания.
