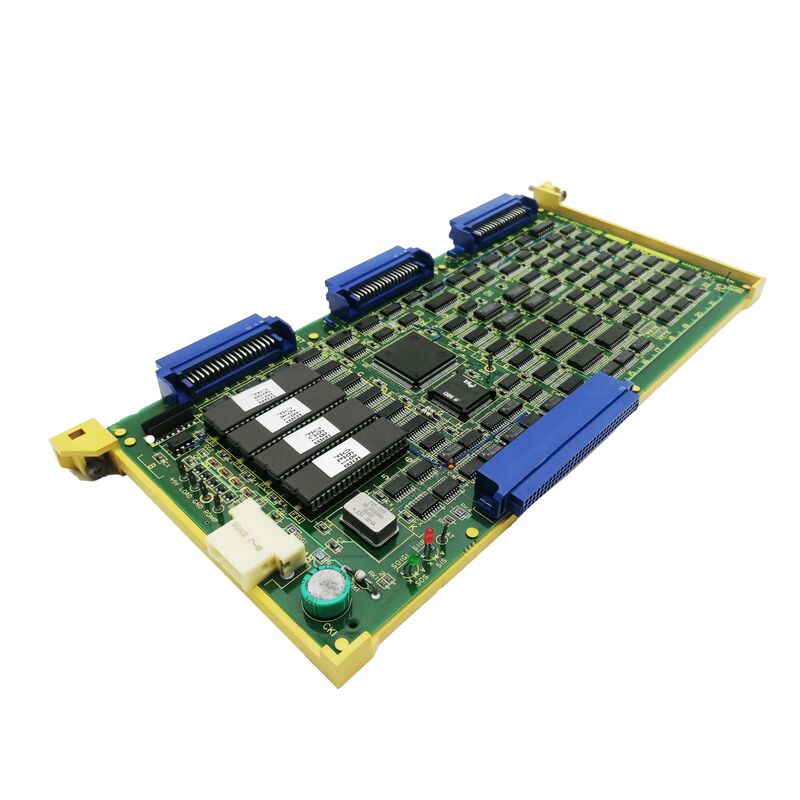

A16B-1212-0221 Печатная плата Fanuc A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221∙ FANUC Серия 0-C Карта ввода/вывода C6 ∙ Старая спецификация / Заменена A16B-2203-0111 / Интерфейс ввода/вывода машины

Карта ввода/вывода C6 Интерфейс машины серии 0-C

A16B-1212-0221 - это "карта ввода/вывода C6" для FANUC серии 0-C CNC. Таблица ссылки на аппаратное обеспечение серии 0-C подтверждает: "A16B-1212-0221 (OLD) Карта ввода/вывода C6 / A16B-2203-0111 (новый) Заменяет A16B-1212-0221."В архитектуре FANUC серии 0-C карты ввода/вывода служат интерфейсом между программой лестницы PMC и физическими сигналами ввода/вывода инструмента ∙ переключателями, соленоидами, лампами, реле,и другие электрические устройства на уровне машинОбозначение "C6" обозначает конкретную конфигурацию карт В/В в семействе карт В/В серии 0-С.

Основная информация о продукте

Карты ввода/вывода и программа лестницы PMC

Карта I/O C6 подключается к PMC (программируемому контроллеру машины) серии 0-C через серийную шину I/O Link.Вводный сканер:PMC считывает состояние каждого физического ввода - кнопок, ограничительных выключателей, датчиков близости - с карты ввода/вывода при каждом цикле сканирования PMC.Карта преобразует уровни сигнала 24VDC машины во внутреннее логическое представление PMC.

Выходной диск:PMC записывает свои исходные команды ?? охладитель включен/выключен, указатель переменщика инструментов, дверной замок, сигнализационные лампы ?? в исходные регистры карты В/В.Карта управляет соответствующими выходными сигналами 24VDC к приводам машиныКогда карта ввода/вывода C6 откажется,PMC больше не может общаться с машиной I/O сигналов он обслуживает машина перестает реагировать на команды оператора и PMC генерирует сигналы связи I/O Link.

Сценарии применения

Неисправность в связи с вводом/выводом с помощью CNC серии 0-C:FANUC Series 0-C CNC разрабатывает сигнализацию PMC для конкретных групп связи I/O Link. Функции машины (охладитель, гидравлика, панель оператора) перестают реагировать.Замена на A16B-1212-0221 или A16B-2203-0111 восстанавливает связь I/O.0-C CNC I/O карты

Замена:Установка, обслуживающая ЦНЦ серии 0-С, имеет стандартную запасную машину A16B-2203-0111 (новая спецификация), но также принимает избыточные единицы A16B-1212-0221 для той же позиции I/O Card C6.

Частые вопросы

Q1: Может ли A16B-2203-0111 непосредственно заменить A16B-1212-0221 в серии 0-C CNC?

Да, A16B-2203-0111 в качестве официальной замены A16B-1212-0221 (карта ввода/вывода C6).Новая спецификация доска разработана как прямая замена для старой спецификации в том же месте слота CNC.

Вопрос 2: В чем разница между картой В/В C5 (A16B-1212-0222), C6 (A16B-1212-0221), и C7 (A16B-1212-0220)?

Обозначения C5, C6 и C7 обозначают различные варианты конфигурации возможностей ввода/вывода или адресов в семействе карт ввода/вывода серии 0-C.Каждый вариант обеспечивает определенное количество точек ввода/вывода или определенный диапазон адресов I/O LinkПрименимый вариант определяется конкретной конфигурацией и схемой проводки станка.

Вопрос 3: Относится ли обозначение I/O Card C6 к количеству В/В устройства?

Префикс и номер "C" в названии карты I/O серии 0-C FANUC идентифицируют тип карты I/O в архитектуре I/O платформы.C7) обеспечивает определенное дополнение точки В/В. Вариант C7 (A16B-1212-0220) является наиболее часто используемым в схемах системы FANUC серии 0-C. C5 и C6 обслуживают машины с различными конфигурациями В/В.

Вопрос 4: Требуется ли для замены A16B-1212-0221 изменение параметров PMC?

Параметры PMC и конфигурация адреса I/O Link хранятся в основной памяти CNC, а не на карте I/O. После установки заменыPMC восстанавливает связь I/O Link с новой картой с использованием существующей конфигурации.
