FANUC Круговая плата A20B-2902-0210 A20B29020210 A2OB-29O2-O21O

FANUC A20B-2902-0210 | 1 МБ SRAM CMOS модуль памяти — Плата расширения, производство Япония

Номер детали: A20B-2902-0210

Производитель: FANUC Corporation (Япония)

Тип продукта: Плата модуля памяти SRAM (CMOS)

Объем памяти: 1 МБ SRAM

Технология: CMOS

Обзор

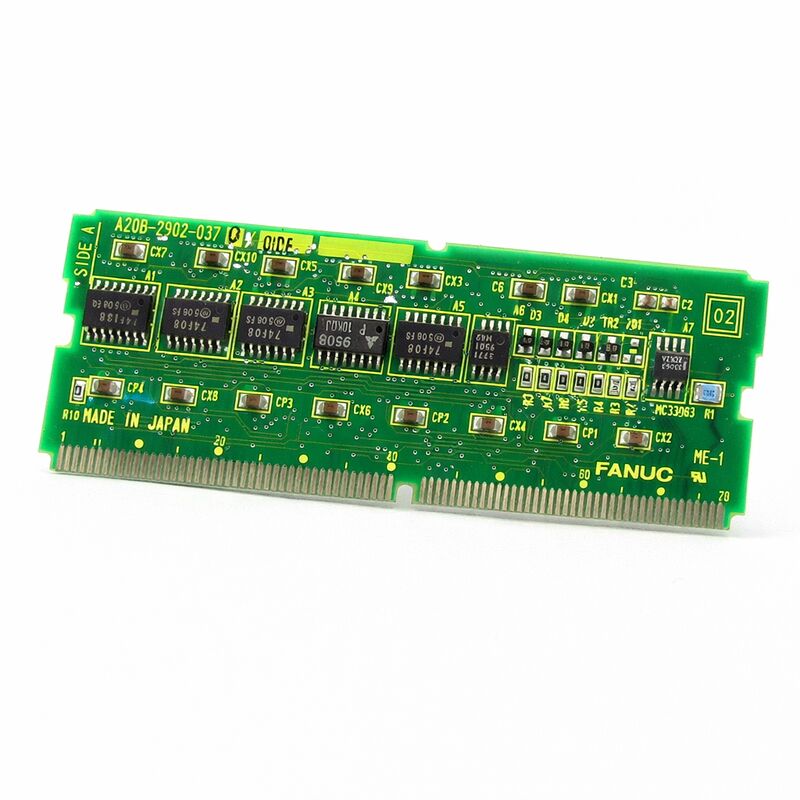

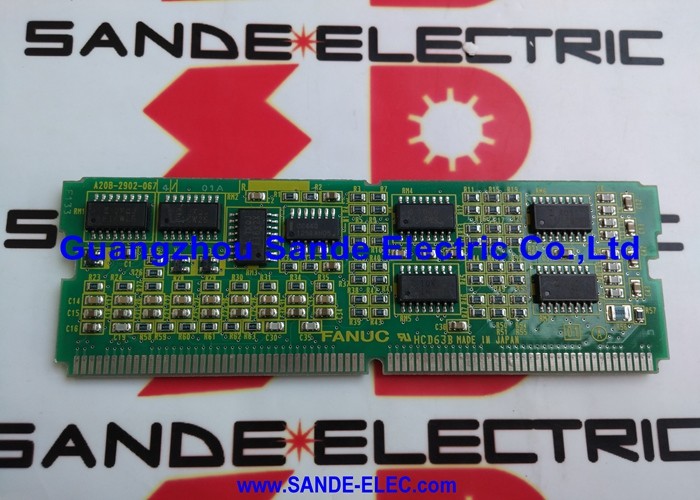

A20B-2902-0210 — это модуль памяти SRAM объемом 1 МБ для систем управления ЧПУ и автоматизации FANUC.

Он относится к серии плат расширения A20B-2902 — семейству подключаемых модулей памяти, которые расширяют или заменяют объем памяти в архитектурах контроллеров FANUC.

Дизайн CMOS является определяющей характеристикой: статическая оперативная память CMOS потребляет очень мало энергии в режиме ожидания, что делает резервное питание от батареи практичным и эффективным.

Резервная батарея поддерживает содержимое SRAM в рабочем состоянии в периоды отключения питания, защищая сохраненные параметры, программы и системные данные.

SRAM в контроллере ЧПУ не является фоновой памятью.

Она хранит текущие данные, на которых работает станок: параметры ЧПУ, сохраненные программы деталей, таблицы коррекции инструмента, данные компенсации погрешности шага, макропеременные и другую информацию, которая должна сохраняться при отключении питания.

Потеря содержимого SRAM фактически означает, что станок не настроен — параметры должны быть перезагружены из резервной копии, прежде чем станок сможет снова правильно работать.

A20B-2902-0210 обеспечивает 1 МБ этого критически важного хранилища в компактном подключаемом модуле.

Он подключается к основной плате ЦП через специальный разъем. Конструкция с возможностью подключения позволяет заменить модуль, не затрагивая другие компоненты.

Ключевые характеристики

Почему CMOS важен для резервного питания от батареи

Логические элементы CMOS переключаются между высоким и низким состояниями с очень малым током по сравнению с более ранними биполярными логическими семействами. В режиме ожидания — когда питание системы отключено, а SRAM работает только от батареи — потребляемый ток чрезвычайно низок.

Стандартная литиевая батарейка-таблетка может поддерживать содержимое SRAM в течение нескольких лет в этих условиях.

Эта низкая энергоемкость делает резервное питание SRAM от батареи практичным в контроллерах ЧПУ.

Альтернатива — непрерывное питание станка для предотвращения потери данных — нереалистична в большинстве производственных сред.

CMOS SRAM с резервным питанием от батареи позволяет нормально отключать контроллер, во время планового технического обслуживания, выходных, остановок производства и аварийных отключений питания, не теряя данные, определяющие настройку станка.

Батарея не является постоянным компонентом. Она имеет срок службы, и ее необходимо заменить до выхода из строя.

Батарея, напряжение которой упадет ниже порогового значения, больше не сможет поддерживать содержимое SRAM при отключении питания.

При запуске станок выдаст ошибку памяти. Регулярная замена батареи — до появления ошибки — является правильной практикой технического обслуживания.

Что хранит 1 МБ SRAM

Один мегабайт SRAM достаточен для значительной конфигурации ЧПУ. Он вмещает сотни параметров ЧПУ, несколько таблиц коррекции инструмента, значительное количество сохраненных программ деталей и данные ПЛК. Для большинства стандартных конфигураций станков с ЧПУ 1 МБ является достаточным объемом.

Более сложные конфигурации — большие библиотеки макросов, обширные данные управления сроком службы инструмента, очень большое количество сохраненных программ — могут потребовать модули большей емкости.

Данные, хранящиеся в этом модуле, специфичны для станка.

Один и тот же номер детали модуля, установленный в двух разных станках, содержит совершенно разное содержимое.

Вот почему пустой сменный модуль требует полного восстановления параметров и программ после установки — аппаратное обеспечение модуля универсально; данные, которые он хранит, уникальны для каждого станка.

Установка и управление данными

Установка сменного A20B-2902-0210 устанавливает пустой модуль, если он не был предварительно загружен данными станка.

Все параметры и программы должны быть восстановлены из резервной копии после установки. Этот шаг нельзя пропустить.

Файл резервной копии параметров является минимальным требованием. Без него параметры придется вводить вручную — трудоемкий процесс для полностью настроенной системы ЧПУ. Программы деталей, хранящиеся только в контроллере и не имеющие внешней резервной копии, теряются навсегда при потере содержимого SRAM.

Внешнее резервное копирование на карту памяти, USB-устройство или систему DNC перед любыми работами по техническому обслуживанию модуля памяти является обязательной практикой.

Часто задаваемые вопросы

В1: На ЧПУ появляется ошибка памяти при запуске. Может ли A20B-2902-0210 быть причиной?

Ошибка памяти при запуске обычно указывает на отказ батареи SRAM, и модуль потерял свое содержимое во время отключения питания.

Перед заменой модуля проверьте напряжение батареи. Если батарея разряжена, замените ее и попытайтесь восстановить из резервной копии.

Если батарея исправна, а ошибка сохраняется, сам модуль может быть неисправен.

В2: Был установлен новый A20B-2902-0210. Параметры ЧПУ были загружены. Станок выдает ошибки, связанные с осями, во время работы. Почему?

Ошибки осей после замены модуля и перезагрузки параметров обычно указывают на неполную или некорректную загрузку параметров. Некоторые параметры ЧПУ взаимодействуют друг с другом — значение, установленное без соответствующего параметра, обновленного должным образом, приводит к несогласованному поведению.

Убедитесь, что файл резервной копии параметров полный и был создан с того же станка.

Проверьте совместимость версий программного обеспечения между параметрами и установленным программным обеспечением ЧПУ.

В3: Как долго резервная батарея поддерживает содержимое SRAM после достижения конца срока службы?

Как только напряжение батареи упадет ниже порогового значения, потеря данных происходит немедленно при следующем отключении питания. Нет никакого льготного периода после пересечения порога — SRAM требуется минимальное напряжение для сохранения своего состояния.

Замените батарею, как только появится сигнал низкого заряда батареи, до следующего планового отключения.

Не полагайтесь на то, что станок будет успешно запускаться, как подтверждение того, что батарея все еще достаточна.

В4: Можно ли протестировать модуль, чтобы убедиться в его работоспособности перед установкой?

Модули SRAM можно проверить, записав известный шаблон данных во все ячейки памяти и прочитав его обратно. Специализированное оборудование для тестирования электроники может это сделать.

На практике большинство пользователей устанавливают модуль, загружают резервные данные и подтверждают правильную работу в нормальном режиме работы ЧПУ, а не проводят тестирование памяти на стенде.

Если приобретенный модуль вызывает подозрения, поставщик, выполняющий предпродажное тестирование, обеспечивает лучшую гарантию, чем непроверенная единица.

В5: Достаточно ли 1 МБ SRAM для всех конфигураций FANUC CNC?

Для стандартных конфигураций станков с ЧПУ — обрабатывающих центров, токарных центров и аналогичных станков с типичными наборами опций — 1 МБ обычно достаточно.

Конфигурации с очень большими программами ПЛК, расширенными наборами переменных макросов или очень большим количеством сохраненных программ могут выиграть от модуля большей емкости.

Документация системы ЧПУ для конкретной модели контроллера определяет максимальный и рекомендуемый объем SRAM.
