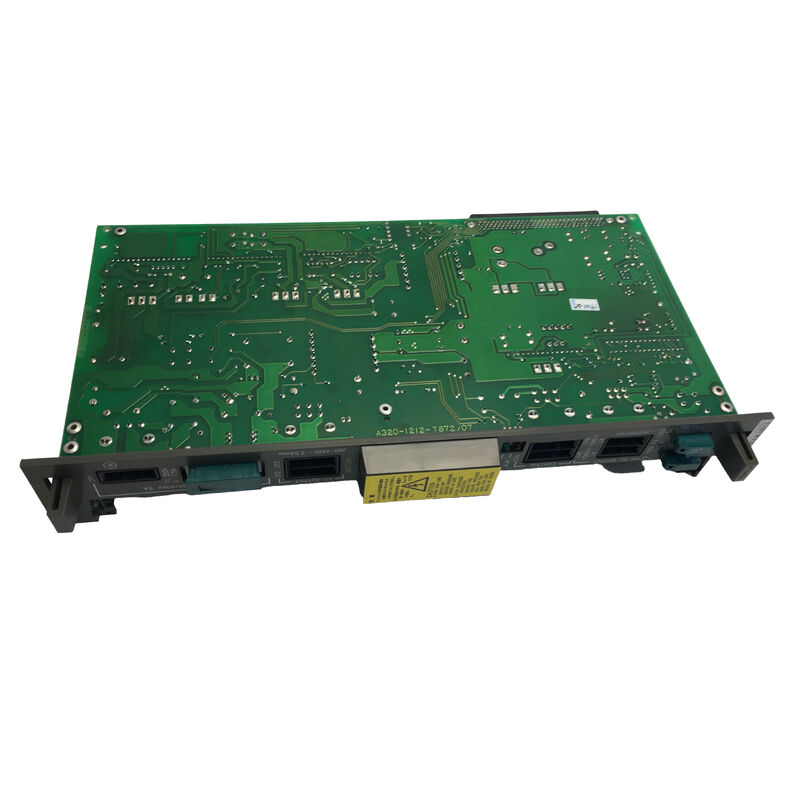

A16B-1212-0210 Печатная плата Fanuc A16B12120210 AI6B-I2I2-O2IO

A16B-1212-0210 ∙ FANUC Серия 0-C Мемориальная плата S Аналог F0C / 0C/0F/00C/0 Mate C&F / Заменена A16B-2201-0103

Доска памяти для контрольного семейства F0C

В таблице ссылки на аппаратное обеспечение серии 0-C KFAS LLC подтверждается: "A16B-1212-0210 (OLD) S Analog → A16B-2201-0103 (NEW)." Эта официальная замена идентифицирует A16B-1212-0210 как подлинную карту памяти серии 0-C и A16B-2201-0103 как ее прямую аппаратную замену.

A16B-1212-0210 охватывает пять вариантов FANUC серии 0 CNC из поколения C: серии 0-C, 0-F, 00C, 0 Mate C и 0 Mate F, все использующие одно и то же оборудование для памяти.

Основная информация о продукте

S аналоговый против S серийный

Карта памяти серии 0-C существует в двух вариантах, соответствующих типу сервокодера CNC:

S Аналог (A16B-1212-0210 ¢ данный продукт):Для систем CNC с аналоговыми импульсными кодерами сервомоторами старейшее поколение кодеров с использованием аналоговых сигналов обратной связи положения.

S Серийный номер (A16B-1212-0216):Для систем с серийным импульсным кодировщиком (серия Alpha) сервомоторы ?? KFAS LLC подтверждает: "A16B-1212-0216 (OLD) S Serial → A16B-2201-0101 (NEW)".

Установка S Analog (0210) в конфигурации Serial Pulse Coder CNC, или наоборот, приводит к несоответствию оборудования/программного обеспечения.Подтвердите установленный тип двигателя перед заказом.

"ПРОГРАММЕНТ НЕ ВНИМЕН"

A16B-1212-0210 - это только аппаратная плата.и все функции CNC хранится в модулях FROM (Flash ROM) отдельноОни должны быть переведены с исходной доски или загружены отдельно.

Это стандартная практика для поставок карты памяти FANUC. Аппаратная плата является общей; содержание FROM делает ее функциональной для конкретной конфигурации CNC.Всегда записывайте и делайте резервные копии существующего контента FROM перед удалением старой карты памяти.

Сценарии применения

Неисправность в памяти на ПКУ:FANUC Series 0-C CNC разрабатывает постоянные сигнализации памяти. A16B-1212-0210 заменяется. Модули FROM переносятся со старой платы; параметры восстанавливаются из резервного копирования.

0-C Замена памяти на ПК с помощью программного обеспечения:Сбой в работе памяти серии 0-C CNC. Замена A16B-1212-0210 установлена, модули FROM переданы и параметры восстановлены.

Частые вопросы

Вопрос 1: Может ли A16B-2201-0103 непосредственно заменить A16B-1212-0210?

Да, это прямая замена аппаратного обеспечения, оба используют конфигурацию S Analog Series 0-C.

Вопрос 2: В чем разница между S Analog (A16B-1212-0210) и S Serial (A16B-1212-0216)?

S Analog обслуживает системы CNC с аналоговыми сервомоторами импульсного кодера. S Serial обслуживает системы CNC с сервомоторами серийного импульсного кодера (серия Alpha) · см. A16B-2200-0391 (PULCO) выше.Установка неправильного варианта приводит к несоответствию серво- Подтвердите установленный тип двигателя перед заказом.

Вопрос 3: Почему программное обеспечение не включено в A16B-1212-0210?

Программное обеспечение системы ЧПУ является специфическим для машины, версия программного обеспечения и варианты варьируются в зависимости от производителя станка, модели станка и спецификации ЧПУ.Модули FROM из первоначальной платы переносятся на заменуАппаратная плата является общей, содержание FROM делает ее специфической.

Вопрос 4: Нужно ли заменять резервный аккумулятор SRAM при установке A16B-1212-0210?

Серия 0-C использует литийную батарею для хранения данных SRAM во время отключения.Новая батарея должна быть установлена на замену сразу после установки.. Подтвердите тип батареи из руководства по техническому обслуживанию серии 0-C
