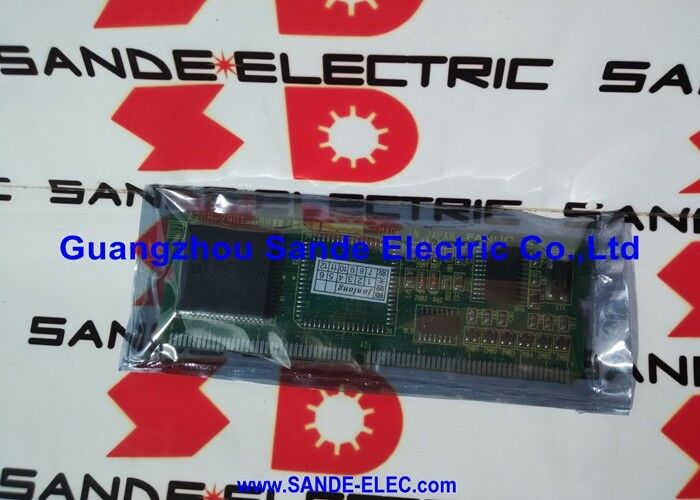

FANUC PC BOARD A20B-2902-0081 A20B29020081 A2OB-29O2-OO81 Включается только для использования в производственных условиях.

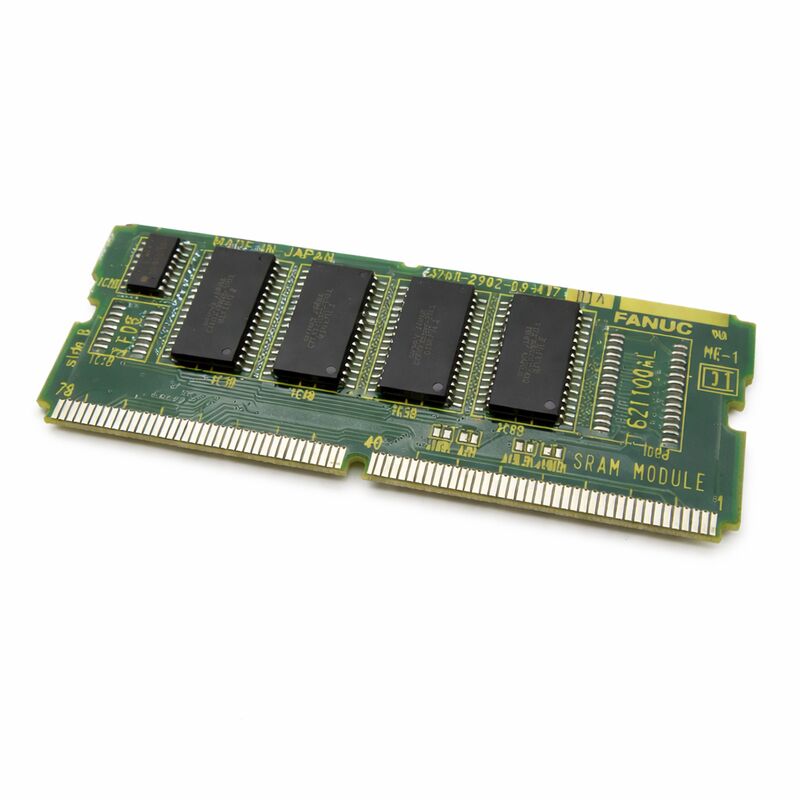

FANUC A20B-2902-0081 | 4 МБ FROM (Flash ROM) Модуль — Серия 16 / 18, Произведено в Японии

Номер детали: A20B-2902-0081

Производитель: FANUC Corporation (Япония)

Тип продукта: FROM (Flash ROM) Модуль памяти — Плата расширения

Объем памяти: 4 МБ Flash ROM

Совместимые системы: FANUC Series 16 / 18 и совместимые

Обзор

A20B-2902-0081 — это модуль Flash ROM объемом 4 мегабайта для систем ЧПУ FANUC Series 16 и 18. Это плата расширения, которая устанавливается непосредственно на материнскую плату основного процессора. Flash ROM — сокращенно FROM в документации FANUC — это энергонезависимая память.

Данные, хранящиеся в ней, сохраняются при отключении питания без батареи. A20B-2902-0081 — это место, где находится операционное программное обеспечение ЧПУ.

При включении контроллер ЧПУ считывает содержимое FROM и загружает его в оперативную память (DRAM).

Затем контроллер загружается и работает из DRAM для скорости. Модуль FROM является источником — все, что умеет делать ЧПУ, происходит из программного обеспечения, хранящегося на этой плате. Системное программное обеспечение, программное обеспечение управления сервоприводами, программное обеспечение управления шпинделем, программа ПЛК и библиотеки пользовательских макросов — все находится в FROM.

Когда модуль FROM выходит из строя или его содержимое повреждается, ЧПУ не может загрузиться.

Последовательность запуска останавливается в точке, где загрузка FROM не удалась.

Станок простаивает. Замена модуля восстанавливает аппаратное обеспечение; перепрошивка или перезагрузка программного обеспечения восстанавливает работоспособность системы.

Ключевые характеристики

Flash ROM — энергонезависимая по своей конструкции

Flash ROM не требует резервной батареи. Хранимые данные сохраняются при циклах питания, скачках напряжения и длительном хранении, поскольку механизм хранения является энергонезависимым на физическом уровне.

Электроны захватываются в структурах плавающего затвора — они остаются захваченными без какого-либо внешнего источника питания.

Именно это делает FROM подходящим носителем для системного программного обеспечения.

Программы, которые меняются при каждом цикле питания, были бы проблемой для FROM — Flash имеет ограниченный ресурс циклов записи. Но системное программное обеспечение не перезаписывается при каждом цикле.

Оно записывается один раз во время настройки или обновления системы и остается стабильным на протяжении тысяч циклов питания.

Практическое следствие: если ЧПУ выключается некорректно — внезапное отключение питания, переходное напряжение — содержимое FROM остается неповрежденным.

Данные не подвергаются риску, как данные SRAM с резервным питанием от батареи, которые подвержены риску от разряженной батареи.

FROM обеспечивает безусловное сохранение данных для хранящегося в нем программного обеспечения.

Емкость 4 МБ — что вмещает

Четыре мегабайта достаточно для полной установки программного обеспечения FANUC Series 16/18, включая стандартное дополнительное программное обеспечение.

Выделенное пространство охватывает ядро ЧПУ, программное обеспечение управления осями, программное обеспечение управления шпинделем, среду выполнения ПЛК и стандартный набор функций управления.

Пользовательские программы макросов и пользовательские циклы занимают место в этом выделенном пространстве.

Системы с очень большими библиотеками пользовательских макросов или обширными конфигурациями дополнительного программного обеспечения могут приближаться к этому пределу.

В таких случаях более крупный модуль FROM из той же серии решает эту проблему. Перед приобретением замены проверьте емкость существующего модуля по этикетке установленной платы.

Что происходит при повреждении содержимого FROM

Повреждение FROM — нечастое явление, но оно случается. Переходные процессы питания во время операции записи — если прошивка ЧПУ обновляется при отключении питания — могут привести к частичной записи и невозможности выполнения содержимого FROM. Физическое повреждение ячеек флэш-памяти от электростатического разряда, скачков напряжения или длительного воздействия условий, выходящих за рамки рабочих спецификаций, также приводит к повреждению FROM.

Поврежденный FROM приводит к тому, что система не может загрузиться в нормальное рабочее состояние.

ЧПУ может отображать ошибку ROM или загрузки, останавливаться в середине последовательности во время запуска или не инициализировать определенные функции. Эти симптомы указывают на проблему с модулем FROM.

Замена аппаратного обеспечения модуля — лишь часть решения. Заменяющий модуль поставляется пустым или с неправильным программным обеспечением.

Правильная версия программного обеспечения должна быть загружена перед тем, как станок сможет работать.

Узнайте модель ЧПУ, конфигурацию опций и версию программного обеспечения перед приобретением заменяющего модуля — это определяет, какая загрузка программного обеспечения требуется.

FAQ

В1: ЧПУ показывает сигнал тревоги ошибки четности ROM при запуске. Является ли A20B-2902-0081 наиболее вероятной неисправностью?

Сигналы тревоги ошибки четности ROM генерируются, когда ЧПУ обнаруживает, что содержимое FROM не прошло проверку целостности. Модуль FROM является основным подозреваемым. Перед заменой модуля убедитесь, что он полностью вставлен в гнездо — подтвердите, что он полностью вставлен в свое гнездо.

Частично вставленный модуль FROM вызывает ту же ошибку, что и неисправный или поврежденный. Если сигнал тревоги сохраняется при полностью вставленном модуле, приступайте к его замене.

В2: Был установлен заменяющий A20B-2902-0081. ЧПУ не загружается. Каков следующий шаг?

Пустой или неправильно загруженный модуль FROM не позволит загрузить ЧПУ. Получите доступ к экрану загрузки (удерживайте соответствующую комбинацию клавиш при включении питания для Series 16/18) и загрузите системное программное обеспечение с карты памяти или другого источника с правильной версией программного обеспечения.

Это нормальный и ожидаемый шаг при каждой замене модуля FROM.

Изменение аппаратного обеспечения считается завершенным только после загрузки программного обеспечения.

В3: Можно ли сделать резервную копию содержимого FROM перед заменой модуля?

Да. Меню экрана загрузки ЧПУ в системах Series 16/18 включает опцию резервного копирования FROM, которая копирует содержимое FROM на карту памяти или устройство ввода-вывода.

Если существующий модуль все еще частично функционален — способен загружаться, даже с ошибками — сделайте резервную копию FROM перед извлечением модуля.

Файл резервной копии может быть восстановлен на заменяющий модуль, что позволит избежать необходимости получать программное обеспечение из другого источника.

В4: После переходного процесса питания во время обновления программного обеспечения ЧПУ станок не загружается. Поврежден ли модуль FROM?

Прерывание питания во время операции записи FROM является известной причиной повреждения FROM. Аппаратное обеспечение модуля обычно не повреждено — ячейки Flash сохраняют свое последнее записанное состояние. Повреждение заключается в содержимом данных, а не в аппаратном обеспечении.

Перезагрузите программное обеспечение из известной резервной копии или пакета программного обеспечения. Если экран загрузки доступен, выполните перезагрузку оттуда.

Если нет, возможно, потребуется заменить модуль перед загрузкой программного обеспечения.

В5: Является ли A20B-2902-0081 взаимозаменяемым с другими 4 МБ модулями FROM серии A20B-2902?

Модули FROM одной серии с одинаковой емкостью часто взаимозаменяемы на аппаратном уровне, но содержимое программного обеспечения и совместимость должны быть проверены для конкретной модели ЧПУ. Модуль с идентичным номером детали является подтвержденным аппаратным соответствием.

 Модуль с другим номером детали той же емкости может быть или не быть программно совместимым.

Перед заменой модуля с другим номером детали проконсультируйтесь с документацией по системе или с ресурсом обслуживания, знакомым с FANUC.
