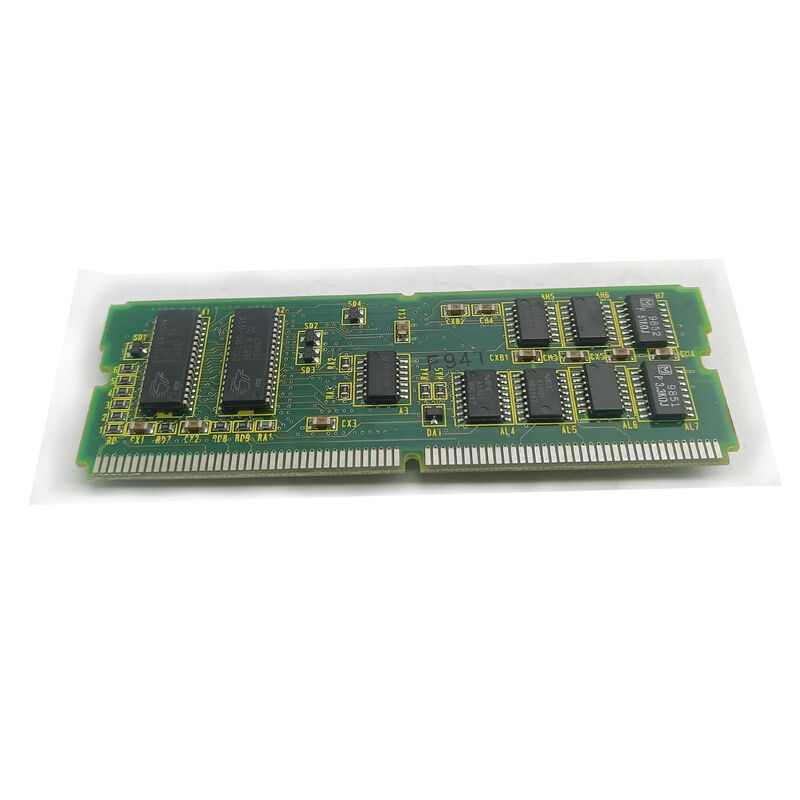

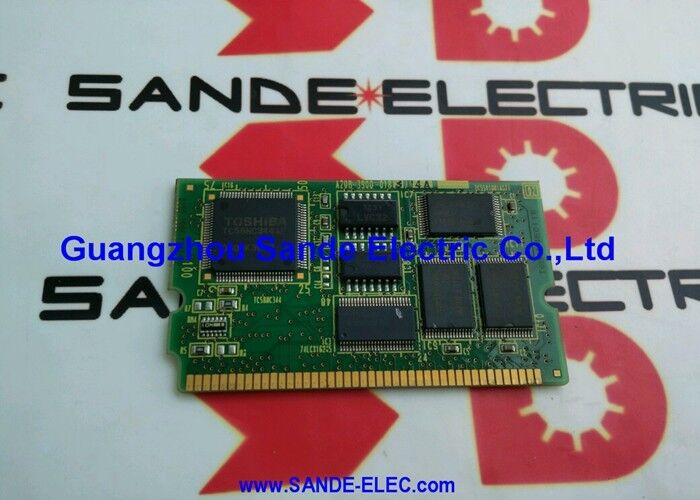

Модуль FANUC A20B-2902-0020 A20B29020020 A2OB-29O2-OO2O

A20B-2902-0020∙ FANUC 4MB DRAM Модуль ∙ Динамическое расширение памяти RAM / Рабочая память CNC / SMD-карта серии A20B-2902

ДРАМ в системах с ЧПУ

Три типа памяти в FANUC CNC служат различным целям, и понимание разницы объясняет, почему 4 МБ модуль DRAM имеет значение:

FROM (Flash ROM non-volatile):Сохраняет программное обеспечение системы CNC и долгосрочные данные. Неволатильный

SRAM (на аккумуляторе RAM):Сохраняет параметры CNC и программы деталей. Защищается батареей для сохранения контента во время отключения. Ограниченная емкость; в основном для постоянного хранения данных.

DRAM (A20B-2902-0020):Каждая выполняемая инструкция, каждая вычисляемая переменная, каждый блок G-кода в буфере,каждая подпрограмма стека, и каждая переменная состояния системы занимает DRAM во время работы.и должна быть достаточно большой, чтобы вместить весь рабочий набор текущей программы.

Когда CNC загружается, он копирует программное обеспечение системы из FROM в DRAM для быстрого выполнения.

Основные характеристики

4 МБ ∆ Рабочая память для операций с ЧПУ

4 МБ DRAM A20B-2902-0020 обеспечивает рабочую память для активных операций CNC:

Прогноз программы:CNC предварительно читает блоки G-кода перед текущей точкой выполнения, вычисляя будущие блоки движения для поддержания плавной скорости подачи через контурные пути инструмента.4 МБ DRAM поддерживает значительный буфер прогнозирования, тем больше блоков можно предварительно вычислить, что позволяет более плавно выполнять высокоскоростное контурное изображение.

Резиденция системного программного обеспечения:При загрузке CNC программное обеспечение загружается из FROM в DRAM. Загруженное программное обеспечение занимает значительную часть доступной DRAM.Эта мощность соответствовала программному обеспечению той эпохи..

Многозадачные расходы:Исполнение лестницы PMC, отображение, управление связью и сервовычисления CNC в режиме реального времени все делятся пространством DRAM во время работы.4MB была емкость, соответствующая этим одновременным потребностям для поколения CNC, использующего A20B-2902-0020.

Сценарии применения

Диагностика сбоя загрузки с помощью ЧПУ:FANUC CNC не завершает запуск. Система сигнализации указывает на ошибку оперативной памяти. Модуль DRAM A20B-2902-0020 проверяется и идентифицируется как неисправный.Замена позволяет CNC завершить загрузку и возобновить нормальную работу.

Расследование с перерывом тревоги:CNC развивает случайные необъяснимые перезагрузки во второй половине дня длительных производственных дней, но возобновляет нормально утром.Замена A20B-2902-0020 устраняет температурно-зависимый сбой памяти.

Частые вопросы

Вопрос 1: Используется ли A20B-2902-0020 с системами FANUC серии 16, 18 или 20/21?

A20B-2902-0020 - это модуль DRAM емкостью 4 МБ серии A20B-2902. Аналогичные модули DRAM емкостью 4 МБ этой серии (такие как A20B-2902-0531) подтверждены для серии 16, 18 и 21.Точная совместимость конкретного варианта A20B-2902-0020 с системой CNC подтверждается аппаратной документацией соответствующей системы CNC.. Определить тип хост системы CNC и проверить из списка запасных частей.

Вопрос 2: Можно ли тестировать A20B-2902-0020 вне CNC?

Модули DRAM требуют конкретных адресов, данных и сигналов управления от хост-системы для доступа, они не могут быть протестированы с помощью простого измерения непрерывности или сопротивления.Испытание в схеме (установлено в CNC с включенным CNC) является стандартным методомЗамена известного хорошего заменного модуля и наблюдение за тем, разрешается ли сбой загрузки CNC, является наиболее практичным диагностическим подходом.

Вопрос 3: влияет ли замена A20B-2902-0020 на сохраненные параметры или программы CNC?

Нет. DRAM является изменчивым, его содержимое теряется при отключении, независимо от этого. Параметры CNC хранятся в SRAM (защищенный батареей, отдельный модуль); программы CNC хранятся в SRAM или FROM.Замена модуля DRAM не влияет на содержание любой нелеткой памяти.После установки замены, CNC загружается нормально и перезагружает программное обеспечение системы из FROM в новый модуль.

Вопрос 4: Что вызывает сбой DRAM-модулей в применении CNC?

Частые причины: термическая усталость соединителей сварки (повторное нагревание при включении и охлаждении при выключении электричества ослабляет соединения сварки в течение многих лет использования);электростатические повреждения от незащищенной обработки при предыдущем обслуживании; переходные напряжения питания, которые напрягают внутренние напряжения соединения DRAM; и общее старение компонентов в старых модулях, которые используются в течение десяти лет или более.

Вопрос 5: Чем 4 МБ DRAM отличается от SRAM в системе памяти CNC?

DRAM (A20B-2902-0020): быстрая, высокопроизводительная волатильная рабочая память. Содержимое теряется при выключении. Требует постоянных циклов обновления для сохранения данных во время питания. 4 МБ емкости для рабочей среды.

SRAM: более медленная, менее емкая, поддерживаемая аккумуляторами нелетающая память. Сохраняет содержимое при отключении (через литийную батарею). Сохраняет параметры и программы.Замена SRAM требует восстановления данных из резервного копирования; замена DRAM не делает этого.
