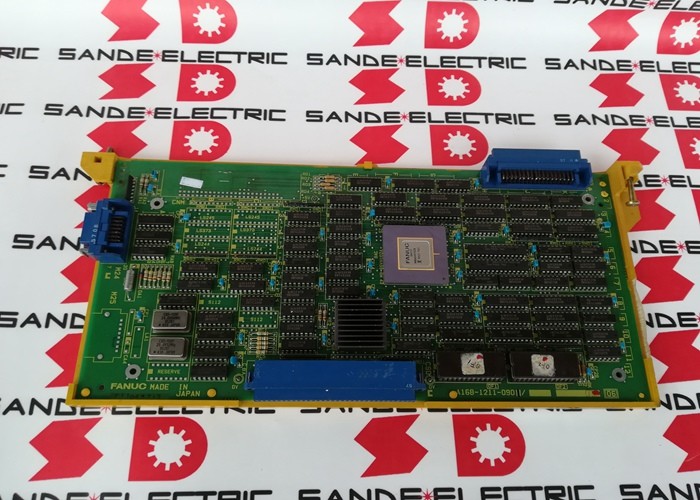

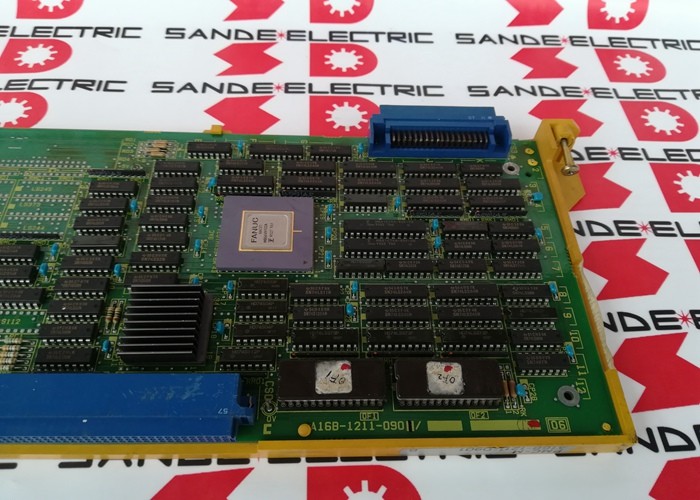

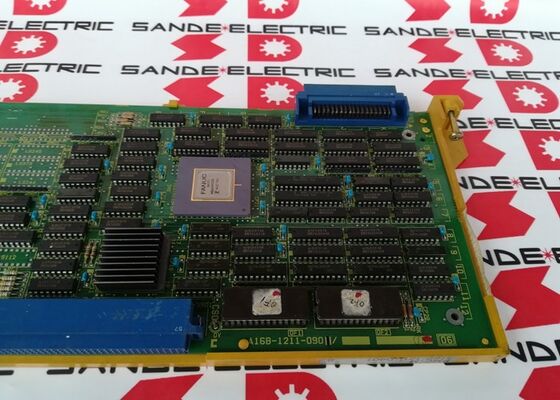

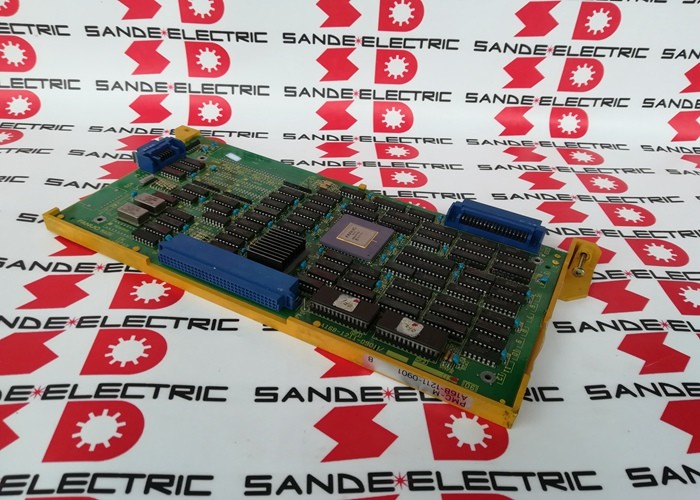

A16B-1211-0901 Плата печатной платы Fanuc A16B12110901 AI6B-I2II-O9OI

А16Б-1211-0901 | Плата ПЗУ FANUC PMC-M — серия 0-B / 0-C / 0-D / 0-F / расширенная лестничная схема ПЛК EPROM / половинной или полной ширины

PMC-M против PMC-L — почему эта плата важна

Компания DNC Electronics объясняет ключевое различие: «Эта плата представляет собой расширенную схему ПЛК (программируемый контроллер машины), которая загружается на плату и содержит гораздо больше EPROM, чем может предложить более дешевая PMC-L на карте памяти».

В архитектуре ЧПУ FANUC серии 0-C лестничные программы PMC (программируемый станочный контроллер) состоят из двух уровней:

ПМК-Л (ПМК Свет):Компактная лестничная программа, хранящаяся на стандартной карте памяти ЧПУ. Ограниченное количество шагов программы — подходит для машин с относительно простой логикой последовательности.

ПМЦ-М (ПМК Средний):Расширенная лестничная программа, хранящаяся на специальной плате ПЗУ A16B-1211-0901 — физически больший объем EPROM, чем при использовании карты памяти. DNC подтверждает: «Эти платы обычно устанавливаются на более сложные станки 0-C, 0-D, 0-F, что позволяет использовать лестничные функции 0-C PMC-M ROM PLC, выходящие за рамки стандарта PMC-L».

Вывод прост: A16B-1211-0901 обслуживает более сложные станки — с более крупными панелями оператора, большим количеством точек ввода-вывода, большим количеством последовательностей смены инструмента, большим количеством вспомогательных функций станка — где количество шагов PMC-L недостаточно.

Ключевые характеристики

ПЗУ и ОЗУ PMC-M — полная система PMC-M

Fanuc-controller.com подтверждает для соседнего A16B-1211-0910 (плата ОЗУ PMC-M): «Обеспечивает расширенную ОЗУ для выполнения релейной логики PMC, управления последовательностью машин и функций связи MMC. Подключаемый модуль монтируется на основной блок управления, часто в паре с платой ПЗУ A16B-1211-0901 или аналогичной».

В архитектуре ПМК-М:

• A16B-1211-0901 (плата ПЗУ):Содержит лестничную программу PMC в энергонезависимой СППЗУ. Релейная логика хранится здесь постоянно — она выдерживает циклы включения и выключения без резервной батареи.
• A16B-1211-0910 (плата оперативной памяти):Предоставляет рабочую память, в которой выполняется хранящаяся в ПЗУ программа релейной логики — пространство ОЗУ для переменных данных, таймеров, счетчиков и промежуточных результатов во время выполнения PMC.

Сценарии применения

Неисправность платы ПЗУ PMC-M:Обрабатывающий центр серии 0-C выдает сигналы тревоги PMC — логика последовательности выходит из строя, функции станка перестают отвечать на запросы. В качестве неисправности определяется плата ПЗУ A16B-1211-0901. Замена (с правильным содержанием программы релейной схемы) восстанавливает функцию PMC.

Модернизация станка серии 0-C с PMC-L:ЧПУ серии 0-C, работающее под управлением PMC-L, требует большей мощности лестничной программы после того, как модификации станка добавляют новые последовательности. Плата ПЗУ A16B-1211-0901 PMC-M установлена ​​для обеспечения расширенной емкости EPROM для более крупной программы.

Часто задаваемые вопросы

Вопрос 1: Какова роль платы ПЗУ PMC-M, когда содержимое EPROM пусто?

A16B-1211-0901 представляет собой аппаратную плату: ее микросхемы EPROM хранят фактическую лестничную программу PMC для конкретного станка. Запасная плата с пустыми СППЗУ не может выполнять какую-либо логику последовательности до тех пор, пока не будет загружена правильная лестничная программа. Изготовитель станка или сервисный инженер FANUC хранят исходное содержимое программы — подтвердите это перед заказом сменной платы без предварительно загруженного программного содержимого.

Вопрос 2: Совместим ли A16B-1211-0901 с форматами шасси ЧПУ как половинной, так и полной ширины?

Компания CNC Electronics подтверждает: «Можно подключить к 16- или 32-битным ведущим устройствам 0-C половинной или полной ширины». Плата физически поддерживает обе конфигурации шасси. Подтвердите конкретный формат шасси из документации на панель станка.

В3: Чем A16B-1211-0901 отличается от платы оперативной памяти PMC-M (A16B-1211-0910)?

A16B-1211-0901 — это плата ПЗУ — энергонезависимое хранилище на базе EPROM для программного кода релейной схемы PMC. A16B-1211-0910 — плата оперативной памяти — энергозависимой рабочей памяти для выполнения PMC. Оба необходимы для полной системы PMC-M. Плата ПЗУ хранит программу постоянно; плата ОЗУ обеспечивает рабочую область выполнения.

В4: Влияет ли замена A16B-1211-0901 на параметры оси ЧПУ?

Нет. Параметры оси ЧПУ (усиления сервопривода, пределы скорости подачи, смещения координат) находятся в основной SRAM ЧПУ — отдельно от платы ПЗУ PMC. Замена A16B-1211-0901 не влияет на сохраненные параметры оси. Затрагивается только программа релейной схемы PMC, которая должна присутствовать в EPROM заменяемой платы.

Вопрос 5: Какие варианты обслуживания доступны для A16B-1211-0901?

Эту плату обслуживают несколько поставщиков: MRO Electric (обмен и ремонт), CNC Electronics (обмен, излишек и ремонт), 4D Controls (ремонт). Эта плата имеет комплексную послепродажную поддержку на трех континентах.
