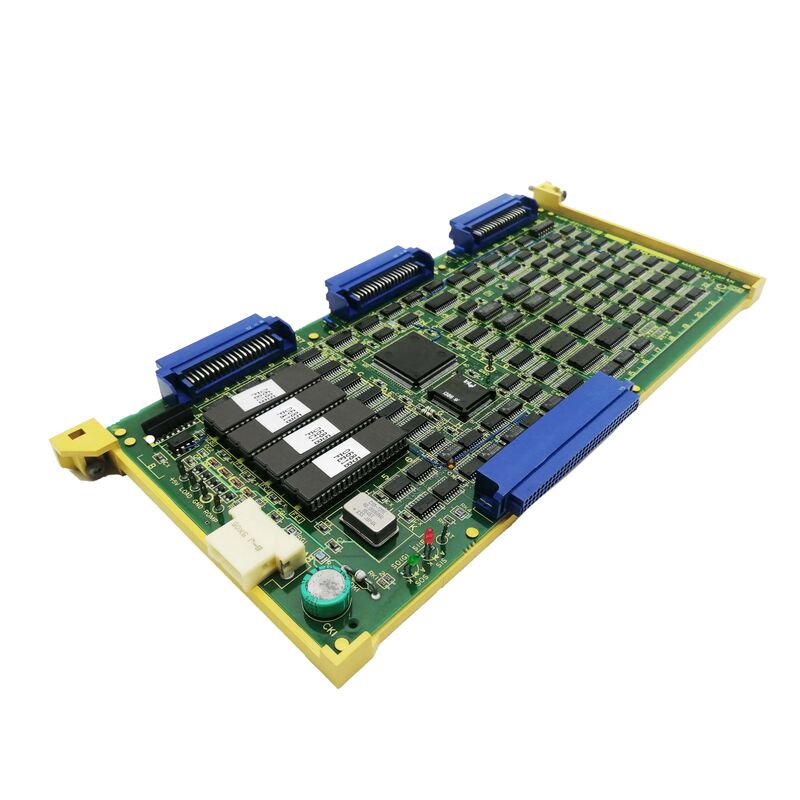

A16B-1211-0900 Печатная плата Fanuc A16B12110900 AI6B-I2II-O9OO

A16B-1211-0900∙ FANUC PMC-M MDI/CRT Adapter Board A2 ∙ Серия 00C CNC / 1 из 2 Сборка панели A02B-0086-C052

PMC-M CRT/MDI адаптер ️ подключение интерфейса оператора

A16B-1211-0900 представляет собой адаптерную плату, которая соединяет аппаратное обеспечение интерфейса оператора серии 00C CNC с дисплеем CRT и клавиатурой MDI с PMC-M (Programmable Machine Controller,Образец M) электронная системаВ архитектуре FANUC серии 00C CNC, PMC-M служит контроллером последовательности машины.

Дисплей CRT:Монитор CRT, показывающий программу CNC, параметры экрана, сигналы тревоги и диагностическую информацию.Плата адаптера переводит данные отображения PMC-M в видеосигналы, которые управляют CRT.

Клавиатура MDI:Клавиатура ручного ввода данных используется для ввода программ оператора, редактирования параметров и команд ручного режима.и передает их в PMC-M для обработки.Без A16B-1211-0900, ни дисплей CRT, ни клавиатура MDI не могут работать, оператор теряет всю визуальную обратную связь и способность к ручному вводу.

Основная информация о продукте

Серия 00C Платформа с ЧПУ

"# 00C" в описании идентифицирует FANUC серии 00C как совместимую платформу CNC. Серия 00 - это поколение FANUC CNC, предназначенное для станков, требующих компактного,Интегрированное управление с помощью ЧПУ ∙ обозначение 00C обозначает конкретное поколение в серии 00Интерфейс оператора серии 00C с использованием адаптерной платы A16B-1211-0900 для подключения CRT/MDI,является типичным для аппаратной архитектуры CNC этой эпохи, дискретные адаптерные платы, соединяющие цифровую электронику управления CNC с аналоговым и клавиатурным оборудованием интерфейса оператора.

Сценарии применения

Неисправность дисплея CNC серии 00C:Дисплей CRT CNC серии FANUC 00C не показывает изображения или поврежденный дисплей, пока CNC продолжает работать.Замена восстанавливает функцию дисплея CRT.

Ключ MDI не отвечает:Клавиатура MDI серии 00C CNC перестает реагировать на нажатие клавиши. Схема сканирования клавиатуры A16B-1211-0900 является выявленным неисправностью. Замена восстанавливает вход MDI.

Частые вопросы

Вопрос 1: Что такое сопутствующая доска (доска 2) для сборки A02B-0086-C052?

Сборка A02B-0086-C052 содержит A16B-1211-0900 в качестве доски 1. Вторая доска в сборке определяется по полной документации сборки или по списку оборудования конкретного блока.При диагностике неисправности, проверьте обе доски независимо друг от друга, если это возможно, чтобы подтвердить, какая доска не работает, прежде чем заказать.

Вопрос 2: Какое обозначение "A2" в "PMC-M MDI/CRT ADAPTER A2"?

"A2" обозначает аппаратный тип и версию адаптера в семействе адаптеров операционного интерфейса PMC-M. Тип A - стандартная конфигурация адаптера;версия 2 (A2) указывает на конкретный уровень пересмотра оборудования или возможностей в рамках этого типа;Это отличает его от версии 1 типа A или любых вариантов типа B, которые могут существовать для различных конфигураций PMC-M.

Вопрос 3: A16B-1211-0900 предназначен для серии 00C или для других поколений FANUC CNC?

"#00C" в описании явно идентифицирует совместимость серии 00C. Серия 00C использует архитектуру контроллера PMC-M.Если эта плата адаптера обслуживает другие системы CNC, оборудованные PMC-M, зависит от совместимости сборки A02B-0086-C052 между различными моделями CNC. Подтвердите с помощью соответствующей документации FANUC.

Вопрос 4: влияет ли замена A16B-1211-0900 на какие-либо данные CNC?

Нет. Параметры и программы CNC находятся в основных модулях памяти CNC.Замена A16B-1211-0900 не влияет на любые сохраненные данные об обработке.
