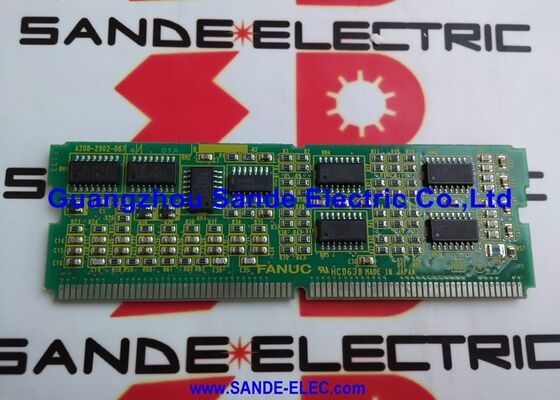

FANUC A20B-2901-0810 PCB MODULE SERVO AMP DRIVER A2OB-29O1-O81O A20B290-0810 Включает в себя:

FANUC A20B-2901-0810 | Плата ЧПУ модуля управления — Серия A20B-2901, подключаемый модуль SMD для систем ЧПУ FANUC, промышленная запасная часть, производство Япония

Обзор

FANUC A20B-2901-0810 относится к одному из самых функционально разнообразных семейств в каталоге запасных частей FANUC — серии подключаемых модулей A20B-2901.

Понимание этого продукта требует понимания того, почему архитектура контроллера ЧПУ FANUC так сильно полагается на подключаемые модули, а не на интеграцию всех функций на одной большой плате.

Модульный подход FANUC — размещение различных функциональных возможностей на отдельных подключаемых платах SMD, которые устанавливаются на основную материнскую плату ЦП — обеспечивает несколько практических преимуществ, которые имеют огромное значение в индустрии станков с ЧПУ.

Во-первых, различные конфигурации станков требуют различных возможностей: токарный станок с 2 осями нуждается в совершенно другом распределении памяти и интерфейсе шпинделя по сравнению с обрабатывающим центром с 5 осями, но оба используют одно и то же семейство основных плат ЦП.

Заменяя устанавливаемые подключаемые модули, один вариант основной платы ЦП может поддерживать широкий спектр конфигураций станков. Во-вторых, когда выходит из строя определенная функция, замене подлежит только ответственный модуль — а не вся материнская плата.

В-третьих, расширение возможностей (например, добавление последовательного интерфейса шпинделя к станку, который изначально имел аналоговый интерфейс) может быть достигнуто путем замены одного подключаемого модуля вместо замены всей основной платы.

Семейство модулей A20B-2901 охватывает: модули ОЗУ (комбинации SRAM + DRAM различных емкостей для поколения Series 20/21), модули ПЗУ (энергонезависимая флэш-память), модули управления сервоприводами, модули интерфейса сервоприводов, модули управления шпинделем (аналоговые и последовательные типы), модули ПЛК и модули управления ЭЛТ.

A20B-2901-0810 занимает определенное место в этом функциональном диапазоне, обеспечивая свою назначенную функцию управления в качестве подключаемого дополнения к базовому оборудованию основной платы ЦП.

Ключевые характеристики

Архитектура модуля A20B-2901 — почему это важно для обслуживания

В производственной среде станков понимание архитектуры подключаемых модулей ЧПУ FANUC напрямую влияет на скорость выявления и устранения неисправностей.

Основная плата ЦП и ее подключаемые модули образуют тесно интегрированную систему — когда возникает неисправность, вопрос о том, какой компонент вышел из строя, определяет, будет ли ремонт быстрым заменой модуля или полной заменой основной платы.

Диагностическая система FANUC помогает сузить круг поиска. При включении ЧПУ процессор выполняет последовательность самотестирования, которая проверяет работу каждого установленного модуля.

Результат этого теста отображается через массив светодиодов на лицевой панели основной платы ЦП и через коды аварийных сигналов на дисплее панели оператора.

Код аварийного сигнала в последовательности запуска системы — еще до того, как ЧПУ достигнет нормального рабочего состояния — часто указывает на неисправность на уровне модуля, которую можно локализовать до определенного положения разъема на основной плате.

Неисправности на уровне модуля, видимые таким образом, включают: ошибки четности памяти (указывающие на сбойный модуль SRAM или DRAM), ошибки контрольной суммы ПЗУ (указывающие на поврежденное или сбойное флэш-ПЗУ), неисправности модуля сервопривода (указывающие на сбойный модуль управления сервоприводом, который препятствует инициализации системы сервоприводов) и неисправности модуля шпинделя (препятствующие установлению последовательной связи шпинделя). Конкретный код неисправности и положение разъема неисправного модуля вместе дают инженеру по техническому обслуживанию точную цель для замены.

Обращение и меры предосторожности при электростатическом разряде для модулей SMD

A20B-2901-0810, как и все подключаемые модули SMD FANUC, содержит интегральные схемы CMOS, чувствительные к электростатическому разряду.

Неправильное обращение с этими модулями — даже кратковременный контакт с заряженной поверхностью — может вызвать немедленное или скрытое повреждение от электростатического разряда, которое сокращает срок службы модуля или вызывает периодические сбои, которые чрезвычайно трудно диагностировать.

Каждый этап обращения требует внимания к защите от электростатического разряда: модуль следует хранить в оригинальном антистатическом пакете до момента установки; инженер должен носить заземленный наручный ремешок и работать на антистатическом коврике; модуль следует касаться только за край, вдали от любых поверхностей компонентов; модуль следует аккуратно и равномерно вставлять в разъем, избегая любых качающихся движений, которые могут вызвать нагрузку на контакты разъема; и станок должен быть полностью обесточен перед любой установкой или извлечением модуля.

Модули SRAM с резервным питанием от батареи — те из семейства A20B-2901, которые содержат статическую память с резервным питанием от батареи — требуют дополнительного условия установки: если модуль содержит данные, которые должны быть сохранены (параметры станка, программы деталей, лестничная диаграмма ПЛК), модуль должен обрабатываться при включенном станке во время передачи, чтобы гарантировать, что SRAM сохранит резервное питание от батареи на протяжении всего процесса.

Отключение питания станка перед извлечением модуля SRAM с резервным питанием от батареи приводит к тому, что данные полностью зависят от батареи, которая может не обеспечивать полное сохранение, если батарея уже частично разряжена.

Часто задаваемые вопросы

В1: Как подтвердить, что A20B-2901-0810 является причиной конкретного аварийного сигнала ЧПУ, а не основной платы?

Начните с кода аварийного сигнала и состояния светодиодов на основной плате ЦП во время появления аварийного сигнала. Аварийные сигналы, специфичные для модуля, в поколении FANUC Series 16/18/20/21 обычно появляются во время последовательности запуска ЧПУ как системные аварийные сигналы (серия 900), которые идентифицируют отказавшую подсистему.

Массив светодиодов на лицевой панели основной платы обеспечивает визуальное отображение неисправного функционального блока. Перекрестная ссылка кода аварийного сигнала с руководством по техническому обслуживанию контроллера идентифицирует затронутый подключаемый модуль.

Окончательным подтверждением является замена подозрительного модуля на заведомо исправный и наблюдение за тем, исчезнет ли аварийный сигнал.

В2: Можно ли взаимозаменять модули A20B-2901 из разных поколений ЧПУ FANUC?

Нет. Модули семейства A20B-2901 специфичны для поколения ЧПУ и варианта основной платы, для которых они разработаны.

Тип разъема, физические размеры модуля и протокол сигналов на разъеме различаются между поколениями.

Модуль из системы Series 20 не может быть установлен в систему Series 16, а модуль из системы Series 16A может быть несовместим с системой Series 16C, даже если физический разъем выглядит одинаково.

Всегда подтверждайте совместимость модуля с конкретной основной платой и версией программного обеспечения ЧПУ перед покупкой или установкой замены.

В3: Модуль установлен, но ЧПУ продолжает выдавать аварийный сигнал типа модуля. Что следует проверить?

Сначала убедитесь, что модуль полностью и правильно установлен — не полностью установленный модуль выдает тот же аварийный сигнал, что и неисправный модуль. Извлеките и снова установите модуль с твердым, равномерным давлением, убедившись, что разъем полностью задействован.

Затем осмотрите разъем на основной плате на предмет погнутых или загрязненных контактов.

В-третьих, если задействован модуль SRAM с резервным питанием от батареи, проверьте напряжение батареи SRAM — разряженная батарея может позволить модулю работать, но вызывать аварийный сигнал низкого заряда батареи, который проявляется как неисправность модуля.

В-четвертых, проверьте совместимость системного программного обеспечения — модуль с версией программного обеспечения, несовместимой с установленным системным программным обеспечением ЧПУ, может выдавать аварийные сигналы несоответствия версий при инициализации.

В4: Следует ли резервировать параметры ЧПУ перед заменой модуля A20B-2901?

Это зависит от типа заменяемого модуля.

При замене модуля SRAM с резервным питанием от батареи все данные, хранящиеся в этой SRAM — параметры станка, программы деталей, данные ПЛК, рабочие смещения — должны быть зарезервированы перед извлечением, поскольку замена новым модулем означает начало с пустой памятью.

При замене модуля ПЗУ (энергонезависимая флэш-память) системное программное обеспечение и данные регистрации опций теряются и должны быть перезагружены.

При замене модуля управления сервоприводом или модуля шпинделя, не содержащего пользовательских данных, резервное копирование перед заменой не требуется.

Перед продолжением подтвердите тип модуля и его роль в хранении данных.

В5: Возможно ли отремонтировать A20B-2901-0810 на компонентном уровне, а не заменять его?

Ремонт на компонентном уровне технически возможен для опытных ремонтных центров FANUC с соответствующими инструментами для доработки SMD и испытательным оборудованием — модуль представляет собой плату SMT со сменными ИС и дискретными компонентами.

Практическая осуществимость зависит от конкретного режима отказа.

Сбойные микросхемы памяти (если модуль содержит память), треснувшие паяные соединения от термических циклов и поврежденные электростатическим разрядом цепи защиты входов — все это подлежит ремонту на компонентном уровне.

Сбойные микросхемы процессора или вентильные матрицы, которые больше не доступны в виде отдельных компонентов, практически не подлежат ремонту.

Для модулей A20B-2901 протестированный сменный модуль с вторичного рынка часто более экономичен, чем ремонт на компонентном уровне, особенно с учетом затрат на время простоя станка.
