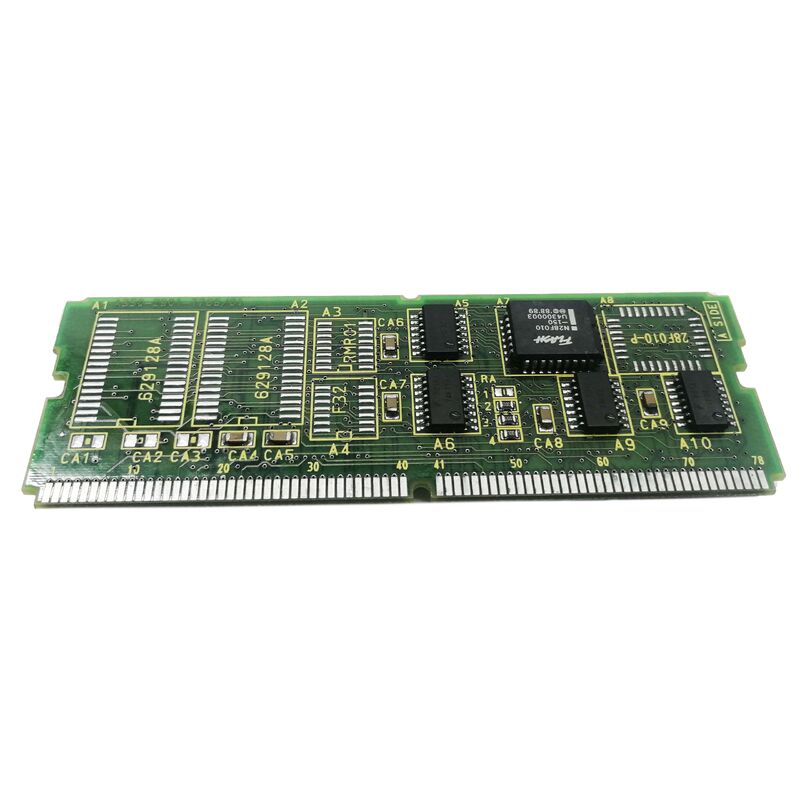

Модуль памяти FANUC A20B-2901-0765 A20B29010765 A2OB-29O1-O765

A20B-2901-0765∙ FANUC Серия 21 Модуль памяти и шпинделя ∙ 0K SRAM / FROM / Serial Spindle Interface / FS-21 Plug-In

Модуль памяти и шпинделя в архитектуре серии 21

В рамках аппаратной архитектуры FANUC Series 20/21 CNC главный блок процессора включает в себя набор плагин-модулей, которые определяют специфические возможности системы.Эти модули помещаются в определенные позиции на панели процессора, каждый из которых добавляет определенную комбинацию ресурсов памяти и функций интерфейса.

A20B-2901-0765 - этоМодуль памяти и шпинделя- объединение двух функций в один плагин:

От (Flash ROM):Часть Flash ROM сохраняет программное обеспечение системы CNC, операционное программное обеспечение, которое определяет возможности G-кода CNC, функции отображения, сервокоординацию и все функции CNC.FROM сохраняет свое содержимое без питания (нелетающий), так что программное обеспечение CNC остается нетронутым, когда машина отключена.

Серийный интерфейс шпинделя:Серийная часть шпинделя обеспечивает цифровой интерфейс связи между основным процессором CNC и приводом шпинделя машины. Серийный интерфейс несет команды скорости шпинделя, обратные данные,и сигналы состояния между CNC и усилителем шпинделя через специальную серийную связь.

Основные характеристики

0K SRAM No Onboard Battery-Backed RAM (Нет оперативной памяти с поддержкой аккумулятора)

Обозначение "0K SRAM" означает, что этот модуль не включает в себя какую-либо аккумуляторную SRAM. В серии 20/21 CNC SRAM используется для хранения параметров CNC и сохранения программ.Системы, использующие A20B-2901-0765, получают свою SRAM из отдельного модуля оперативной памяти, например, модулей оперативной памяти класса A20B-2901-0711, а не объединяют его в этом плагине..

A20B-2901-0765 сравнивается в пределах его семейства модулей:

0765 представляет собой вариант с нулевой SRAM и серийным шпинделем, созванный с конфигурациями серии 21, которые получают SRAM из других источников и используют серийные шпиндельные приводы.

Сценарии применения

Замена серии 21 с помощью CNC:Система FANUC FS-21 CNC требует замены памяти и модуля шпинделя.A20B-2901-0765 (вариант серийного шпинделя) является правильной заменой не аналоговой версией (0764).

Неисправность серийного интерфейса шпинделя:CNC серии 21 разрабатывает сигнализацию связи шпинделя с подтвержденным нетронутым приводом и мотором шпинделя.Замена восстанавливает серийную связь шпинделя.

Частые вопросы

Вопрос 1: Требуется ли A20B-2901-0765 отдельный модуль оперативной памяти в системе серии 21?

Да, потому что A20B-2901-0765 имеет 0K SRAM,Параметры CNC и хранящиеся программы хранятся в отдельном модуле оперативной памяти (например, модули класса A20B-2901-0711), установленные в другом слоте на главном процессоре серии 21.Модуль памяти и шпинделя и модуль оперативной памяти работают вместе, и ни один из них не обеспечивает полный ресурс памяти, необходимый CNC.

Вопрос 2: Может ли A20B-2901-0765 заменить A20B-2901-0764 (вариант аналогового шпинделя) в той же системе?

Только в том случае, если двигатель шпинделя машины одновременно изменяется на серийный тип интерфейса. The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle controlВариант шпинделя (серийный или аналоговый) должен соответствовать установленному приводу шпинделя.

Q3: Содержит ли FROM на A20B-2901-0765 программное обеспечение CNC или его необходимо запрограммировать после установки?

При нормальной работе FROM на этом модуле поставляется предварительно запрограммированным с программным обеспечением системы CNC из оригинальной установки.Заменный модуль, полученный из того же поколения CNC, будет содержать совместимое программное обеспечениеПустой или несовместимый FROM требует перезагрузки программного обеспечения CNC с оригинального диска установки или резервного файла FANUC обычно требует доступа технической поддержки FANUC.

Q4: Какие меры предосторожности в отношении ESD применяются к A20B-2901-0765?

Управлять с помощью заземленного антистатического запястья. Хранить в оригинальной или эквивалентной антистатической упаковке.Избегайте контакта с поверхностями компонентов. полностью выключить CNC перед доступом к CPU для удаления или установки модулей.
