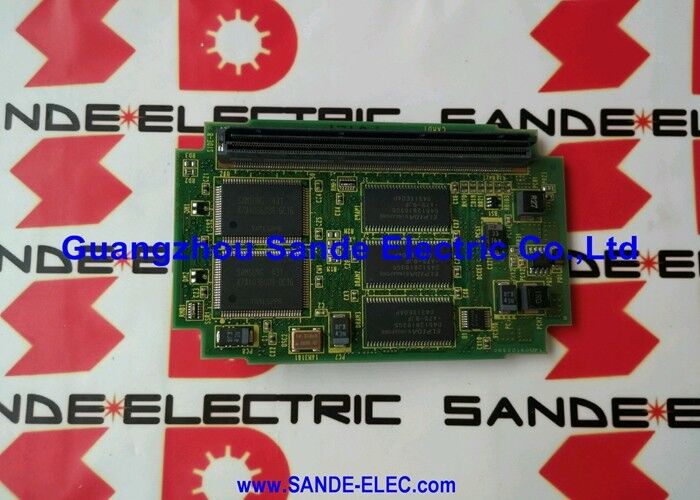

Использованный FANUC A20B-2901-0716 A20B29010716 A2OB-29O1-O716

FANUC A20B-2901-0716 ∙ Модуль оперативной памяти 128KB SRAM + 3,5MB DRAM, серия 16/18/20/21 CNC

Номер части:A20B-2901-0716

Производитель:Корпорация FANUC (Япония)

Серия изделий:A20B-2901

Тип продукции:Модуль памяти оперативной памяти (SMD plug-in daughter board)

Обзор

A20B-2901-0716 - это модуль оперативной памяти FANUC, сочетающий 128 КБ аккумуляторной SRAM с 3,5 МБ DRAM, разработанный как плагин- SMD дочерняя плата для систем управления FANUC серии 16, 18, 20 и 21.

Этот модуль устанавливается непосредственно на главную панель процессора управления CNC, расширяя рабочую память системы для хранения программных частей, сохранения параметров, логики лестницы PMC,и обработки данных во время выполнения.

Серия A20B-2901 представляет собой одно из самых важных семейств модулей FANUC – плагин-карты памяти, которые определяют, сколько хранилища программных частей, памяти PMC и рабочих данных может обрабатывать CNC.

Различные комбинации мощности SRAM и DRAM отвечают различным требованиям приложений: большая SRAM обеспечивает большее количество нелогичного хранилища для программ и параметров;большая DRAM обеспечивает больше рабочей памяти для обработки систем и временных данных во время выполнения.

A20B-2901-0716 имеет спецификацию 128KB SRAM / 3.5MB DRAM в диапазоне A20B-2901 обеспечивая максимальную емкость DRAM, доступную в диапазоне SRAM 128KB этого семейства модулей.

Это делает его особенно подходящим для приложений, где высокоскоростная пропускная способность обработки данных имеет большее значение, чем расширение хранилища программ, поддерживаемого батареей.

Основные характеристики

SRAM против DRAM Понимание двух типов памяти

В системе FANUC CNC SRAM и DRAM играют разные и взаимодополняющие роли.

SRAM (Статическая память случайного доступа) в FANUC CNC поддерживается батареей.сохранять их содержимое в целости.

Здесь CNC хранит все, что ему нужно запомнить между циклами питания: программы деталей, смещения рабочих координат, смещения инструментов, параметры и данные PMC (Programmable Machine Controller).

Потеря содержимого SRAM через вышедшую батарею, событие ESD, которое убивает чипы SRAM, или сбой модуля означает потерю всех сохраненных программ и данных настройки машины.

DRAM (Dynamic Random Access Memory) требует постоянного обновления питания для сохранения своих данных.

Он теряет свое содержимое в момент отключения питания.логика лестницы обработки PMC, и временно удерживать данные во время выполнения программы.

Больше DRAM позволяет системе обрабатывать более сложные операции и более крупные программы при исполнении.

Он обновляется с FROM (Flash ROM) или SRAM при запуске.

Модуль в контексте системы

A20B-2901-0716 подключается к специальному SMD-контакту на главной ПЦУ FANUC CNC.

В системах серии 16/18/20/21 модуль оперативной памяти является одним из нескольких плагин-дочерних плато, которые настраивают возможности основной платы наряду с модулями FROM (для хранения программного обеспечения системы),Модули ПМК, системные модули (выбор типа шпинделя) и сервомодули.

Специфический модуль оперативной памяти, выбранный для машины, был частью первоначальной спецификации управления производителя машины.

Машина, сконфигурированная для сложного многопрограммного хранения или обширных лестниц PMC, может быть построена с вариантом SRAM 256KB (A20B-2901-0711).

Машина, требующая максимальной пропускной способности DRAM с умеренным хранилищем программ, использует A20B-2901-0716.

Запас батареи

128 КБ SRAM в A20B-2901-0716 полностью зависит от литиевой резервной батареи для сохранения ее содержимого при выключении машины.

Аккумулятор расположен на главной плате процессора, а не на самом модуле оперативной памяти.Когда напряжение батареи опускается ниже порогового значения, обычно после 3-5 лет эксплуатации в зависимости от условий, CNC отображает сигнализацию о низком напряжении батареи..

В этот момент содержимое SRAM может быть еще нетронутым, но замена должна произойти незамедлительно.

Если аккумулятор полностью выходит из строя и содержимое SRAM теряется, все программы деталей, параметры, смещения и данные PMC должны быть перезагружены.Это может означать несколько дней перезагрузки.

Регулярная программа замены батареи в сочетании с обычным резервным копированием параметров на USB-накопитель или передачей файлов через сеть полностью предотвращает этот режим отказа.

Частые вопросы

Вопрос 1: CNC показывает сигнализацию модуля оперативной памяти и не загружается.

Перед тем, как заключить, что модуль вышел из строя, проверьте, есть ли запасное аккумуляторное устройство в состоянии тревоги.

Струбная батарея может привести к повреждению содержимого SRAM, который система обнаруживает как ошибку в оперативной памяти.

Заменить батарею и проверить, если сигнализация проходит после перезарядки параметров.

Если сигнализация сохраняется при подтвержденном состоянии батареи и отсутствии повреждения данных SRAM, сам модуль A20B-2901-0716 требует замены.

Вопрос 2: Можно ли заменить A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) на A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) для увеличения хранилища программ?

Только в том случае, если конфигурация аппаратного и программного обеспечения управления поддерживает более крупный модуль SRAM.Управляющие устройства серии 16/18/20/21 имеют таблицы совместимости для модулей оперативной памяти. Не все комбинации модулей действительны для всех версий управления и конфигураций опций..

Перед установкой другого модуля проверьте совместимость в руководстве по оборудованию для конкретного типа управления.

Установка несовместимого модуля может вызвать сбои в загрузке или ошибки в отображении памяти.

Вопрос 3: При замене A20B-2901-0716 необходимо ли повторно вводить все программы и параметры?

Все программы, параметры, смещения инструментов, смещения работы и данные PMC должны быть перезагружены.Вот почему поддержание текущего резервного копирования является необходимым перед любой заменой модуля памяти.

Большинство систем FANUC серии 16/18/20/21 управляют поддержкой программ и выходом параметров на USB-накопитель или через интерфейс Ethernet/RS232 - используют их для создания резервной копии перед изменением модуля.

Q4: CNC отображает ошибку памяти в одной области данных PMC, но не в других. Может ли A20B-2901-0716 иметь частичный сбой?

Частичные сбои, когда одна конкретная область SRAM показывает ошибки, в то время как другие остаются нетронутыми, могут возникнуть в устаревших модулях SRAM.Индивидуальные чипы SRAM в модуле могут выйти из строя, в то время как другие остаются в рабочем состоянии.

Если ошибка последовательно связана с одной и той же областью данных и сохраняется после перезагрузки параметров, вероятен сбой на уровне чипа SRAM.

Модуль должен быть заменен и вся система перезагружена из резервной.

Вопрос 5: Как определить, какой модуль оперативной памяти в настоящее время установлен в CNC, чтобы подтвердить, что мне нужен A20B-2901-0716?

Этикетка установленного модуля читаема при выключенном управляющем элементе и доступе к основной плате процессора.

Номер детали A20B-2901 печатается на этикетке модуля.Дисплей конфигурации системы FANUC обычно доступный с экранов технического обслуживания системы показывает установленную конфигурацию модуля памяти.

Если ни один из них не доступен, в оригинальной документации по конструкции машины (инструкции по техническому обслуживанию производителя машины или списке запасных частей) указывается тип оригинального модуля.
