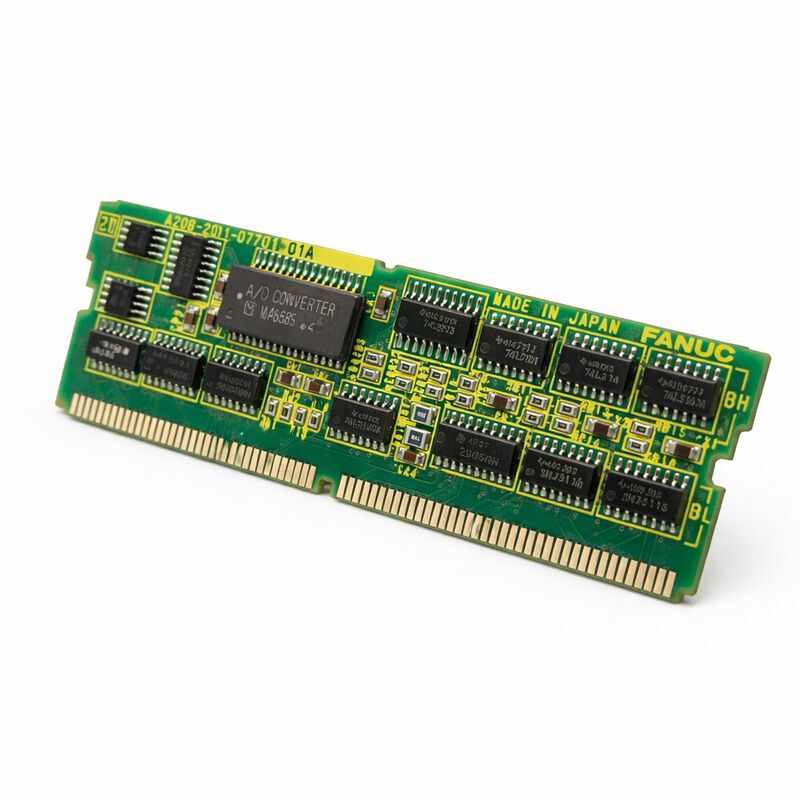

Fanuc PC Дочерняя доска A20B-2901-0700 A20B29010700 A2OB-29O1-O7OO

FANUC A20B-2901-0700 | Модуль сервоинтерфейса — Интерфейс импульсного кодера, серии 16/18/20/21

Номер детали: A20B-2901-0700

Производитель: FANUC Corporation (Япония)

Серия продукта: A20B-2901

Тип продукта: Модуль сервоинтерфейса (плата-расширения SMD)

Обзор

A20B-2901-0700 — это модуль сервоинтерфейса FANUC — подключаемая плата-расширения SMD (Small Module Device), которая обеспечивает интерфейс импульсного кодера между главной платой управления FANUC CNC и сервоусилителями.

В аппаратной архитектуре ЧПУ FANUC серий 16, 18, 20 и 21 этот модуль вставляется в предназначенный для него разъем SMD на главной плате и обрабатывает критически важные сигналы обратной связи сервопривода, которые делают возможным управление осями с замкнутым контуром.

Серия A20B-2901 представляет собой одно из устоявшихся семейств подключаемых модулей FANUC.

В рамках этой серии вариант 0700 выполняет функцию сервоинтерфейса — в частности, интерфейс импульсного кодера (энкодера), который направляет обратную связь по положению двигателя от сервоусилителей обратно в систему ЧПУ для замыкания контура положения и скорости.

Данные о положении, передаваемые через этот интерфейс, являются основой способности ЧПУ точно позиционировать оси и точно управлять скоростью движения.

A20B-2901-0700 упоминается в документации по оборудованию FANUC серий 16/18/20/21 как модуль функции сервоинтерфейса (указан как "SERVO I/F" в таблицах конфигурации оборудования FANUC).

Его роль определяется и указывается в рамках структурированной модульной архитектуры FANUC, где каждая конкретная функция в системе ЧПУ назначается определенному типу подключаемого модуля SMD.

Ключевые характеристики

Интерфейс импульсного кодера — путь обратной связи сервопривода

В станке с ЧПУ FANUC импульсный кодер (энкодер) серводвигателя генерирует импульсы обратной связи по положению при вращении двигателя. Каждый оборот вала двигателя производит определенное количество импульсов от энкодера — обычно тысячи на оборот для высокоточного позиционирования.

ЧПУ использует эту обратную связь, чтобы знать, где находится каждая ось в любой момент времени.

A20B-2901-0700 служит интерфейсом, через который эта обратная связь от энкодера поступает на главную плату ЧПУ.

Модуль принимает сигналы от энкодера от модулей сервоусилителей и обрабатывает их в форму, требуемую схемами расчета положения ЧПУ. Интерполяция ЧПУ и расчет ошибки положения выполняются непрерывно, сравнивая заданное положение (рассчитанное по запрограммированной траектории) с фактическим положением (полученным из обратной связи энкодера).

Любое расхождение — ошибка следования — управляет командной скоростью сервоусилителя для коррекции положения.

Без исправного модуля сервоинтерфейса ЧПУ не может получать надежную обратную связь по положению.

Результатом являются аварийные сигналы сервопривода — ЧПУ обнаруживает потерю или повреждение обратной связи и останавливает движение оси, чтобы предотвратить неконтролируемое движение.

Архитектура модулей серий 16/18/20/21

В системах ЧПУ FANUC серий 16, 18, 20 и 21 на главной плате ЦПУ имеется несколько разъемов SMD для подключаемых плат-расширений. Каждый модуль обеспечивает определенную функциональность: ОЗУ (SRAM+DRAM), ПЛК, ПЗУ (Flash ROM), управление шпинделем, сервомодули и сервоинтерфейс.

Комбинация модулей определяет объем памяти системы, количество осей, тип шпинделя и возможности ввода-вывода.

A20B-2901-0700 занимает позицию сервоинтерфейса в этих системах.

Он работает совместно с сервомодулем (который выполняет расчеты управления осями на базе DSP), обеспечивая полную цепочку управления сервоприводом от заданного положения до выходной команды скорости и обратно от обратной связи энкодера.

Эта архитектура означает, что модуль сервоинтерфейса является неотъемлемым функциональным компонентом — это не опция, а обязательный элемент пути управления сервоприводом.

Сбой A20B-2901-0700 влияет на работу сервопривода по всем осям, подключенным через него.

Рекомендации по замене и обслуживанию

A20B-2901-0700 — это подключаемый модуль SMD — он снимается путем извлечения из разъема и заменяется путем плотного вставления нового модуля в разъем.

Меры предосторожности против электростатического разряда (ЭСР) имеют решающее значение в этом процессе: схемы КМОП в модуле чувствительны к электростатическому разряду, и неправильное обращение во время замены модуля может повредить как новый, так и старый модули.

Установка модуля не требует изменения параметров, поскольку сам модуль сервоинтерфейса не хранит специфические для станка данные — параметры сервопривода находятся в SRAM на модуле ОЗУ.

После установки замены A20B-2901-0700 систему следует включить, а сервооси должны пройти процедуру возврата в исходное положение для проверки правильности обработки обратной связи перед возвращением станка в производство.

Часто задаваемые вопросы

В1: На ЧПУ появляется аварийный сигнал сервопривода по всем осям одновременно после сбоя питания. Сервоусилители показывают готовность, но движение оси невозможно. Может ли A20B-2901-0700 быть причиной?

Одновременные аварийные сигналы сервопривода по всем осям при подтвержденной готовности сервоусилителей указывают на неисправность общего пути обратной связи сервопривода — A20B-2901-0700 является общим элементом для обработки обратной связи энкодера.

Сначала проверьте правильность установки модуля в его разъеме — события ЭСР могут вызывать проблемы с прерывистым контактом. Если повторная установка не устраняет аварийные сигналы, модуль мог выйти из строя и требует замены.

В2: Позиция модуля сервоинтерфейса отображается как "N/A" на экране конфигурации системы FANUC. Отсутствует ли модуль A20B-2901-0700 или он неисправен?

"N/A" на экране конфигурации для позиции сервоинтерфейса может указывать на неустановленный модуль, модуль с проблемой контакта в разъеме SMD или неисправный модуль, который система не может прочитать.

Отключите питание системы и убедитесь, что A20B-2901-0700 правильно установлен в предназначенный для него разъем.

Ищите погнутые или поврежденные контакты разъема и проверьте контактные площадки модуля на наличие окисления или загрязнения.

В3: Одна конкретная ось показывает аварийный сигнал сервопривода, в то время как все остальные оси работают нормально. Сервоусилитель для этой оси подтвержден как исправный. Более вероятно, что неисправен A20B-2901-0700 или сервомодуль?

Неисправность одной оси при исправном усилителе сильнее указывает на сервомодуль (который выполняет обработку DSP для каждой оси), а не на модуль сервоинтерфейса (который является общим для всех осей).

Если сервомодуль не может быть заменен первым, попробуйте переназначить затронутую ось на другой канал оси в параметрах ЧПУ — если неисправность перемещается с изменением параметра, это неисправность стороны управления; если она остается на физической оси, это неисправность усилителя, кабеля или двигателя.

В4: При замене A20B-2901-0700 существует ли риск внесения программной несовместимости, если заменяющий модуль из другой партии производства?

A20B-2901-0700 — это аппаратный модуль интерфейса без прошивки — он не содержит программируемой логики, которая должна соответствовать определенной версии программного обеспечения ЧПУ. Заменяющие модули из разных партий производства функционально взаимозаменяемы.

Роль модуля заключается исключительно в аппаратном интерфейсе сигналов, и совместимость определяется спецификацией физического интерфейса, а не каким-либо отношением к версии программного обеспечения.

В5: A20B-2901-0700 указан как сервоинтерфейс для серий 16/18/20/21. Включает ли это варианты FANUC серий 16-A, 16-B и 16-C, или он специфичен для одной подверсии?

Совместимость модуля A20B-2901-0700 с подвариантами серий 16/18/20/21 зависит от конкретного типа главной платы ЦПУ и конфигурации разъема SMD для позиции сервоинтерфейса на этой плате. Не все варианты серии 16 используют одинаковую архитектуру разъема SMD.

Проверьте аппаратное руководство для конкретного типа управления (например, 16-B, 16-C, 18-C), чтобы убедиться, что A20B-2901-0700 является правильным модулем для позиции сервоинтерфейса в этой конкретной конфигурации управления перед заказом.
