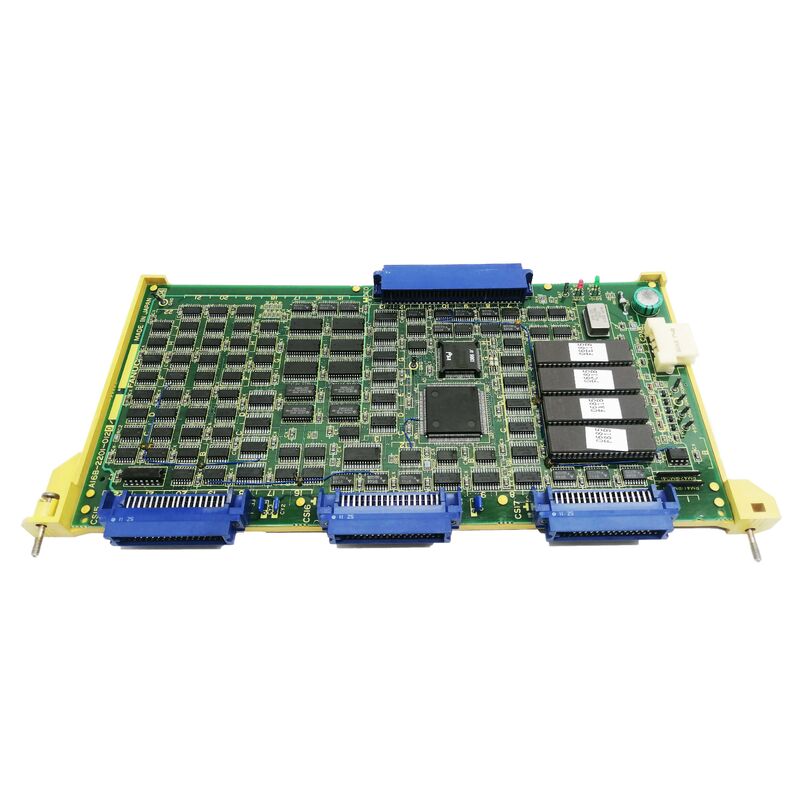

A16B-1210-0810 Печатная плата Fanuc A16B12100810 AI6B-I2IO-O8IO

А16Б-1210-0810 | Плата главного процессора FANUC — плата центрального процессора ЧПУ / серия A16B-1210 / высокопроизводительное управление

A16B-1210-0810 — Центральный процессор ЧПУ

Roc Industrial подтверждает: «Основная плата ЦП FANUC A16B-1210-0810 представляет собой важную высокопроизводительную печатную плату, предназначенную для использования в качестве центрального процессора для широкого спектра систем FANUC с ЧПУ». Основная плата ЦП — это процессорное ядро ​​ЧПУ — плата, отвечающая за:

Выполнение программы ЧПУ:Каждый блок G-кода в программе обработки детали проходит через главный процессор. ЦП считывает блок, декодирует тип команды, вычисляет необходимое движение или действие и передает результат соответствующему нижестоящему оборудованию.

Интерполяция по осям:Главный ЦП выполняет математическую интерполяцию, которая определяет заданное положение каждой оси в каждом цикле обновления сервопривода. Здесь разрешаются линейная интерполяция, круговая интерполяция и другие типы траекторий.Исполнение лестницы PMC:Лестничная программа программируемого машинного контроллера, управляющая всеми машинными последовательностями, выполняется на вычислительных ресурсах главного процессора.

Координация системы:Управление памятью, генерация данных дисплея, обработка связи и управление периферийными устройствами выполняются из главного процессора.

Ключевые характеристики

Основная плата ЦП и модульная архитектура ЧПУ

В аппаратной архитектуре ЧПУ FANUC основная плата ЦП обеспечивает базовый интеллект. Его дополняют:

Модули памяти:FROM (системное программное обеспечение) и SRAM (параметры/программы) — хранение постоянных данных, которые ЦП загружает и изменяет во время работы.

Платы интерфейса оси:Карты сервоинтерфейса, соединяющие ЦП с усилителями сервопривода.

Дополнительные платы:Коммуникационные, графические и функциональные платы, расширяющие возможности базового ЦП. Главная плата ЦП A16B-1210-0810 координирует все эти подсистемы, выступая в качестве узла, через который проходят все данные ЧПУ.

Сценарии применения

Ошибка главного процессора ЧПУ:Система ЧПУ FANUC выдает постоянные сбои загрузки или обработки сигналов тревоги. В качестве неисправности определяется A16B-1210-0810. После резервного копирования SRAM замена восстанавливает полную обработку с ЧПУ.

Ремонт ЧПУ:Производственное предприятие, осуществляющее модернизацию или ремонт старой системы ЧПУ FANUC, заменяет главную плату ЦП A16B-1210-0810 в рамках обновления электроники.

Часто задаваемые вопросы

В1: В каких системах ЧПУ используется основная плата процессора A16B-1210-0810?

Roc Industrial подтверждает, что A16B-1210-0810 обслуживает «широкий спектр систем ЧПУ FANUC». Конкретная модель ЧПУ подтверждается документацией по установленной системе платы и таблице запасных частей соответствующего руководства по аппаратному обеспечению FANUC.

Вопрос 2. Необходимо ли создавать резервную копию данных SRAM перед заменой A16B-1210-0810?

Да. В качестве основной платы ЦП A16B-1210-0810 тесно взаимодействует с модулями SRAM, которые содержат параметры ЧПУ и программы обработки деталей. Перед заменой основной платы ЦП выполните полное резервное копирование SRAM, используя функцию резервного копирования ЧПУ. После установки замены восстановите все данные из резервной копии.

В3: В чем разница между A16B-1210-0810 и A16B-1212-0810 (если она существует)?

Серия A16B-1210 — это семейство плат ЦП; серия A16B-1212 — это семейство плат памяти/ввода-вывода, подтвержденное на этом сеансе (плата памяти A16B-1212-0210, плата ввода-вывода A16B-1212-0221). Это принципиально разные функциональные категории — плата ЦП и плата памяти или платы ввода-вывода. Всегда проверяйте точный номер детали установленной платы.
