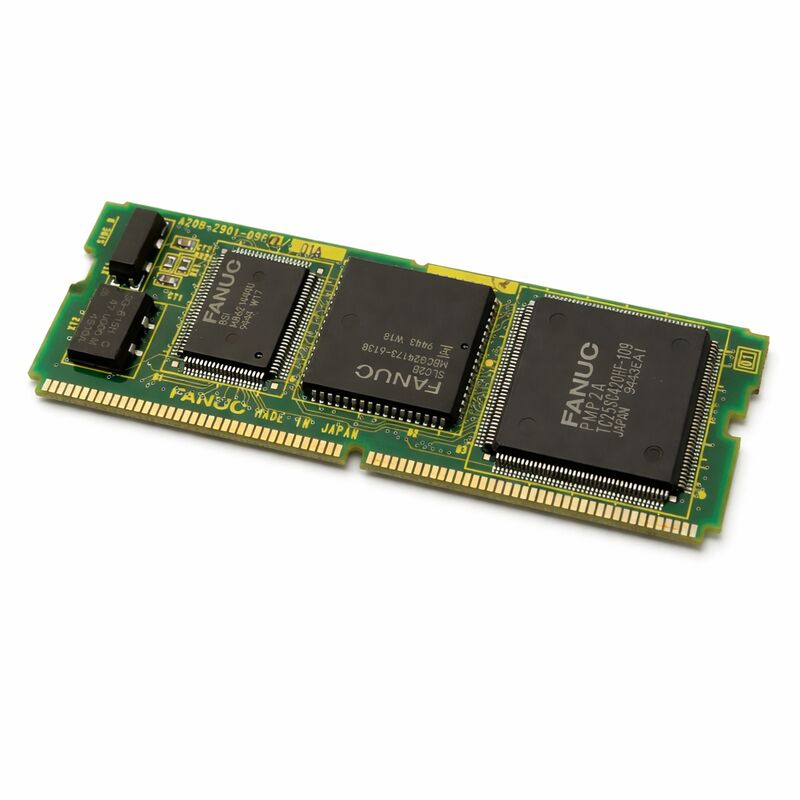

1 шт. Использованная ПК-карта Fanuc A20B-2901-0480 испытана A20B29010480 A2OB-29O1-O48O

FANUC A20B-2901-0480

Номер части:A20B-2901-0480

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль управления ПКБ

Серия доски:A20B-2901

Применение:Система управления и автоматизации FANUC CNC

Обзор

A20B-2901-0480 - это модуль PCB из серии A20B-2901 от FANUC семейство модулей печатных плат, используемых в диапазоне контроллеров CNC от FANUC, включающих память, управление системой, PMC,сервоинтерфейс, и функции расширения для поколения контроллеров до серии i.

Серия A20B-2901 обслуживала серию 15, 16, 18, 20,и 21 платформы контроллеров в качестве функциональных плагин-модулей, которые расширяли или определяли конкретные возможности контроллера посредством их установки в определенных позициях на главной панели контроллера.

Модульная архитектура серии A20B-2901 была одной из определяющих характеристик конструкции контроллеров FANUC в этом поколении.Вместо производства контроллеров фиксированной конфигурации, FANUC разработал главную плату контроллера с разъемом розетки для ряда функциональных модулей.

Каждый модуль выполнял определенную функцию.

Результатом стал контроллер, который можно было точно сконфигурировать для приложения без избыточных функций, без отсутствующих функций из библиотеки стандартизированных модулей.

A20B-2901-0480 - один из членов этой библиотеки.

Его специфическая функция в архитектуре контроллера делает его незаменимым компонентом для машин, которые были сконфигурированы с ним.Специфическая способность, которую он предоставлял, утрачена., а правильная работа машины зависит от ее восстановления.

Основные характеристики

Серия A20B-2901 функциональная ширина

Серия A20B-2901 является преемником серии A20B-2900 в семействе модулей модульных контроллеров FANUC.

The two series share the same architectural role — plug-in function modules for the pre-i-series CNC controllers — but the A20B-2901 series reflects the hardware generation transition that accompanied the refinement of FANUC's Series 15/16/18/20/21 platforms.

В семействе A20B-2901 функциональный диапазон охватывает: модули памяти SRAM различной емкости для хранения программ и параметров, модули DRAM для рабочей памяти,Модули управления PMC с интерфейсами I/O Link или без них, модули FROM для хранилища программного обеспечения и специальные функциональные модули для конкретных приложений.

Каждый вариант идентифицируется по полному номеру его части

Положение A20B-2901-0480 в этом функциональном диапазоне ставит его в его специфическую роль.

В аппаратной документации контроллера указывается, какой модуль находится в каком розетке платы и какую функцию он выполняет в этом положении.

Эта документация является окончательной ссылкой для понимания того, что -0480 вносит в конфигурацию контроллера, которому он служит.

Принципы технического обслуживания модулей A20B-2901

Содержание контроллера FANUC, использующего модули серии A20B-2901, выполняется по тому же структурированному подходу, что и содержание любого модульного промышленного контроллера:

Первый принцип - это правильное выявление неисправностей.

Неисправность модуля вызывает сигнализацию в функциональной зоне, обслуживаемой модулем.сосредотачивает усилия по замене на правильном компоненте.

Второй принцип - проверка разъемов. Перед заменой модуля проверяется, что разъем модуля в хорошем состоянии и полностью включен.Периодические сигнализации, связанные с платой, часто являются неисправностями платы, а не неисправностями соединителя.

Перезаправка модуля и очистка контактов соединителей решает многие явные сбои на панели.

Третий принцип - точное соответствие числа деталей.

Серия A20B-2901 содержит много вариантов.Только точное соответствие номера деталей гарантирует, что заменяющий модуль выполняет правильную функцию в правильном положении.

Четвертый принцип - подготовка данных. Если модуль хранит какие-либо изменчивые данные - параметры, данные программы, константы машины - перед удалением необходимо сделать полное резервное копирование.Заместительный модуль начинается пустым.

Восстановление из резервного копирования - единственный способ восстановить данные без ручного повторного ввода.

Доступность и традиционная цепочка поставок

Серия A20B-2901 была выпущена для контроллеров, которые теперь считаются наследием - серии 15, 16, 18, 20 и 21 поколения, предшествовавшей i-серии.FANUC прекратила первоначальное производство этих модулей после перехода на новые платформы контроллеров.

Машины, которыми управляют эти контроллеры, до сих пор находятся в эксплуатации.

Цепочка поставок, которая поддерживает эти машины, прошла проверку избыточного запаса из выведенного из эксплуатации оборудования, профессионально отремонтированных модулей с новыми компонентами и функционального тестирования.и услуги по ремонту на уровне компонентов остается активным и доступным.

При поставке заменной части A20B-2901-0480 указываются полный номер части и, по возможности, суффикс пересмотра оборудования.Суффиксы пересмотра платы указывают на изменения в макете ПКБ или компонентах, которые были внесены во время производства модуля..

Последующие переработки обычно являются обратно совместимыми с более ранними разделениями переработки, но подтверждение этого для конкретного приложения позволяет избежать неожиданных проблем совместимости.

Частые вопросы

Вопрос 1: Контроллер генерирует сигнализацию, которую документация отображает в функциональной области, обслуживаемой этим модулем.

Если коннектор подтвержден в исправном состоянии, а сигнализация сохраняется, самым строгим следующим шагом является испытание замены модуля: установка известного модуля с тем же номером части в том же розетке,и наблюдать, если сигнализация отключается.

Если сигнализация следует за хорошо известным модулем к его розетке, то ошибка находится в области розетки основной платы, а не в самом модуле.

Вопрос 2: Модуль A20B-2901-0480 был заменен после подтвержденной неисправности. Заменная плата решила исходную тревогу, но теперь появляется другая, связанная с ней тревога. Что происходит?

Новая, но связанная с ней тревога после замены модуля может указывать на то, что первоначальная тревога была симптомом основного состояния, которое не было решено.переходный источник питания, который повредил исходный модуль, может продолжать напрягать замену.

Другая возможность заключается в том, что аппаратное обновление заменяющего модуля имеет незначительную функциональную разницу, которая выявляет предельное состояние в окружающей схеме.

Внимательно ознакомьтесь с документацией об тревоге и проверьте, указывает ли новая тревога на сам модуль или на схему, с которой взаимодействует модуль.

Вопрос 3: Модуль не показывает видимых физических повреждений, но он периодически выходит из строя.

Периодическая неисправность без видимых повреждений обычно указывает на компонент, который работает на своей границе.и проблемы с целостностью сварного соединения могут все производить прерывистое поведение.

Доска в таком состоянии, скорее всего, перейдет на постоянную неисправность при продолжении работы.Если панель может быть отправлена в квалифицированную службу по ремонту для оценки, пока машина продолжает работать с заменным модулем, прерывистые доски могут быть скорее ремонтируемы, чем списаны.

Оценка до утилизации является экономичным подходом.

Вопрос 4: Как упаковать и хранить A20B-2901-0480 для долгосрочного использования?

Хранить в антистатической упаковке ∙ либо в оригинальной упаковке из пены и мешков, либо в эквивалентных антистатических материалах.без температурного цикла.

Ежегодно проверяйте контакты соединителей на наличие признаков повреждения влагой или окисления.

Если модуль имеет резервную батарею, проверяйте и заменяйте батарею регулярно, чтобы сохранить хранимое содержимое.

Вопрос 5: Этот модуль можно использовать как в контроллерах серии 16, так и серии 18, или он специфичен для одного?

Совместимость между сериями 16 и 18 зависит от конкретной функции, выполняемой модулем, и аппаратной генерации контроллера.

Некоторые модули A20B-2901 документально подтверждены как совместимые в нескольких сериях, потому что их функция хранения памяти, например, достаточно общая, чтобы обслуживать оба.

Другие специфичны для конфигурации.

Руководство по оборудованию контроллера для каждой конкретной серии и модели является авторитетным источником.
