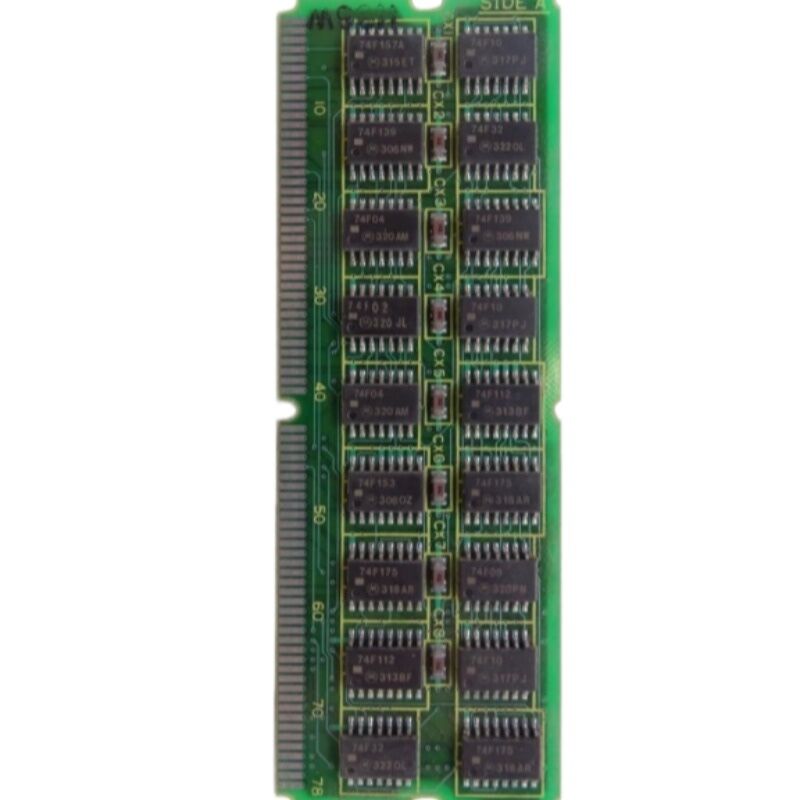

FANUC A20B-2900-0930

Номер части:A20B-2900-0930

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль процессора (карта MPU)

Процессор:Intel 80386SX (i386sx)

Серия доски:A20B-2900

Совместимые системы:FANUC серии 18-A, серии 21 и совместимые

Статус:Производство прекращено

Обзор

A20B-2900-0930 - это модуль процессора для систем FANUC серии 18-A CNC и служит либо основным, либо подпроцессором в серии 21 и совместимых контроллерах.

Именно плата, которая содержит центральный процессорный блок Intel 80386SX вместе с окружающей поддерживающей схемой, делает процессор функциональным в рамках архитектуры CNC:генерация часов, буферизация шины, логика интерфейса памяти, и соединения с основной платой процессора, в которую он подключается.

В модульной архитектуре управления FANUC процессор не интегрирован непосредственно в основную плату, он занимает свой собственный модуль подключения.

Это позволяет самостоятельно заменять модуль процессора в случае отказа,и это позволило FANUC предлагать различные возможности обработки на одной и той же платформе основной платы путем установки различных модулей процессора..

A20B-2900-0930 оснащен 32-разрядным процессором Intel 80386SX с 16-разрядной внешней шиной данных,позиционировались как эффективное и экономически эффективное решение обработки, когда эти контроллеры были произведены.

Контроллер CNC не может работать без этого модуля. Это ядро обработки, из которого производятся все другие функции в контроллере.

Когда этот модуль не работает, контроллер не загружается. Нет никакого решения ∙ модуль должен быть заменен и программное обеспечение перезагружено, прежде чем машина сможет снова работать.

Основные характеристики

Процессор 80386SX в своем поколении

Intel 80386SX был известным процессором в промышленном встроенном вычислении в конце 1980-х и в 1990-х годах.

Он предлагал 32-разрядную внутреннюю способность обработки, что означает, что он мог работать с 32-разрядными значениями данных внутри, используя 16-разрядную шину данных для связи с внешней памятью и периферийными устройствами.Эта комбинация обеспечивала высокую вычислительную производительность при более низкой стоимости системы, чем полная 32-разрядная шина 80386DX.

Для приложений управления с помощью ЧПУ имеет значение не скорость часов в одиночку, а способность процессора выполнять задачи управления, интерполяция, расчет позиции серво, обработка лестницы PMC,управление коммуникацией, и отображает отображение в требуемых циклах времени.

80386SX предоставил головоломку, требуемую контроллером серии 18-A для его генерации обрабатывающих приложений.

FANUC использовал этот процессор в нескольких вариантах контроллеров в одном и том же поколении,и архитектура модуля процессора позволила использовать одну и ту же основную плату с различными скоростями процессора или типами путем замены модуля процессора.

Главный процессор против роли подпроцессора

A20B-2900-0930 выполняет две различные роли в зависимости от конкретного контроллера, в который он установлен.

В более мелких системах серия 21 модель B является конкретным примером этот модуль выступает в качестве основного процессора.

Серия 21 представляет собой более компактную платформу управления, где этот модуль процессора несет основную нагрузку на обработку.

Та же физическая доска выполняет эту более высокую роль.

В более крупных системах ?? Серия 18-A ?? основная плата процессора может содержать более мощный первичный процессор, причем A20B-2900-0930 функционирует как подпроцессор.Субпроцессор обрабатывает конкретные задачи обработки, которые разделены от рабочей нагрузки основного процессора., улучшая общую производительность системы.

Различие имеет значение для замены источников.

Подтвердите, какую роль модуль играет в вашей конкретной машине.но программное обеспечение, загруженное в FROM, должно соответствовать конкретному типу и конфигурации контроллера.

Загрузка программного обеспечения после замены

Замена модуля процессора на системе FANUC - это не просто аппаратная замена. Операционное программное обеспечение CNC хранится в FROM-памяти на главной плате.При установке нового модуля процессора, содержимое FROM загружается в DRAM модуля процессора при включении и оттуда загружается система.

Если FROM не поврежден и содержит правильную версию программного обеспечения, система должна загрузиться после замены модуля ЦП.

Если содержимое FROM также было повреждено, как модуль CPU, так и модуль FROM требуют внимания, прежде чем система будет работать правильно.

Всегда подтверждайте целостность FROM в рамках диагностического процесса при подозрении на сбой модуля процессора.

Частые вопросы

Вопрос 1: Контроллер серии 18-A не загружается. Источник питания функционирует. Может ли A20B-2900-0930 быть причиной неисправности?

Состояние без загрузки с функциональным источником питания соответствует неисправности модуля процессора, а также повреждению FROM или неисправности основной платы.

Проверьте индикаторы состояния светодиодов на главной панели при включении ∙ последовательность светодиодов задокументирована в руководстве по техническому обслуживанию и указывает, как далеко продвигается процесс загрузки до остановки.

Если последовательность прекращается сразу после включения без какой-либо активности, связанной с процессором, модуль процессора является сильным подозреваемым.

Вопрос 2: Контроллер загружается с перерывами, иногда он запускается нормально, иногда он зависает при запуске.

Перебои с загрузкой часто связаны скорее с неисправностью разъема, чем с неисправностью модуля.

Модуль процессора подключается к основной плате через контакты с краями или булавками. Если эти контакты развили окисление или механическую ослабленность, модуль может создавать несоответствующий электрический контакт.

Очистите контакты соединителя подходящим контактным чистильником, твердо пересадите модуль и сделайте повторное испытание.

Если перерывная неисправность сохраняется, то сам модуль может иметь тепловую или компонентную проблему.

Вопрос 3: Была установлена замена A20B-2900-0930 и машина загружается, но сразу же сигнализирует об ошибке процессора.

Ошибка процессора после установки с новым модулем, как правило, указывает на несовместимость программного обеспечения версия программного обеспечения FROM не соответствует пересмотру модуля процессора,или содержание FROM предназначено для другого типа контроллера.

Проверьте, совместима ли версия программного обеспечения модуля FROM с заменяющим модулем ЦП.

Подтвердить пересмотр модуля на этикетке на доске и провести перекрестную ссылку на документацию по техническому обслуживанию.

Вопрос 4: Можно ли использовать A20B-2900-0930 из системы серии 21 в системе серии 18-A?

Обе системы используют одно и то же оборудование модуля процессора. Независимо от того, является ли модуль взаимозаменяемым, зависит от того, совместим ли программное обеспечение FROM в целевой системе с вариантом модуля (например,пересмотр оборудования).

Если номера деталей точно совпадают, то оборудование совместимо.

Программное обеспечение, загруженное из FROM, определяет функциональное поведение ∙ его не нужно менять только потому, что модуль был физически получен из другого типа контроллера.

Вопрос 5: Машина работала правильно до перенапряжения. После перенапряжения она не загрузится. Следует ли сначала заменить модуль процессора?

Повышение напряжения может повредить любой электронный компонент в контроллере.

Вместо случайной замены компонентов используйте индикаторы состояния светодиодов и любую диагностическую информацию, доступную на дисплее контроллера.

Если модуль процессора конкретно показывает физические повреждения, сгоревшие компоненты, трещины в интерфейсах, это отправная точка.

В противном случае более надежна систематическая диагностика, основанная на том, что сообщает контроллер при включении.
