Модуль управления спиндой системы FANUC A20B-2900-0901 A20B29000901 A2OB-29OO-O9O1

FANUC A20B-2900-0901 ∙ Модуль управления системой с серийным шпинделем ∙ Серия 18 / 21, Япония

Номер части:A20B-2900-0901

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль управления системой (SCM)

Серия доски:A20B-2900

Совместимые системы:FANUC серии 18 / 21 и совместимы

Обзор

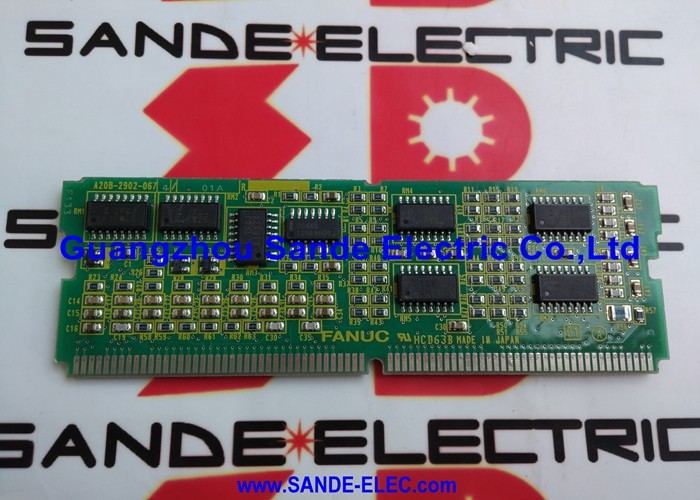

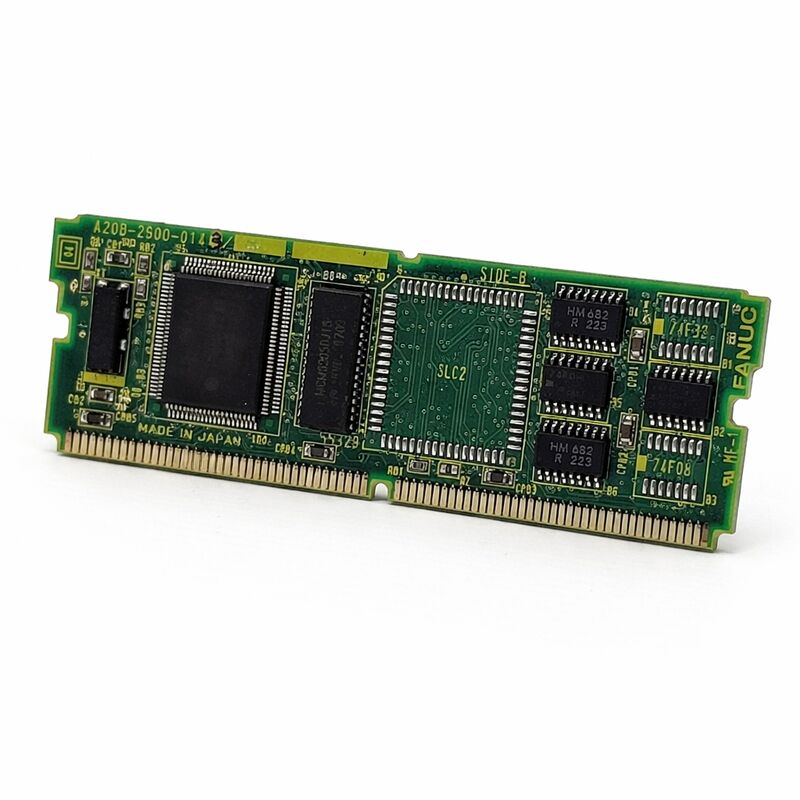

A20B-2900-0901 представляет собой SCM Система управления модулем с серийным интерфейсом шпинделя для контроллеров FANUC серии 18 и серии 21.Это периферийная плагин дочерняя плата, которая устанавливается на главной плате CPU контроллера.

Его функция состоит в том, чтобы позволить материнской плате выполнять программу SCM лестницы и обеспечивать серийный интерфейс связи шпинделя, который соединяет CNC с усилителем шпинделя и двигателем.

Без этого модуля контроллеры серии 18 и 21 не могут запускать программу лестницы управления машиной.

Лестница SCM является мостом между внутренним состоянием CNC и физическим миром машины. Она считывает входные сигналы от машины и передает выходные сигналы в соленоиды, реле, насосы охлаждения,Изменители инструментов, и любая другая функция машины, которая не является сервоосной.

A20B-2900-0901 обеспечивает способность обработки для этой лестницы, установленной как компактная дочерняя плата SMD на основном процессоре.

Интерфейс серийного шпинделя на этом модуле позволяет CNC общаться с усилителем серийного шпинделя.

Серийная система шпинделя FANUC передает команды скорости, направления,и управлять сигналами через специальную высокоскоростную серийную связь между CNC и усилителем, вместо использования отдельных аналоговых выходов напряжения для каждого сигнала.

Этот модуль обеспечивает CNC конец этой серийной связи для систем серии 18 и 21.

Основные характеристики

Лестница SCM

The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.

Он выполняет программу лестницы, написанную конструктором при настройке машины.

Каждый раз, когда оператор нажимает кнопку на панели оператора, лестница SCM реагирует.

Каждый M-код, который выпускает NC программа M03 для шпинделя CW, M06 для смены инструмента, M08 для охлаждающей жидкости на проходит через лестницу SCM, прежде чем стать действием машины.

Лестница считывает вывод M-кода CNC, входы датчиков машины и состояние синхронизации машины, а затем запускает соответствующие выходы.

A20B-2900-0901 обеспечивает возможность обработки лестницы SCM на главной плате серии 18/21.

Сама программа лестницы хранится в FROM-памяти - отдельном модуле.

Серийный интерфейс шпинделя Цифровая коммуникация шпинделя

FANUC представил серийный интерфейс шпинделя для замены более раннего аналогового метода команды.

Напряжение должно было быть выражено точно, передано точно и принято правильно для правильного управления скоростью.и старение компонентов все повлияли на качество аналоговой команды.

Серийная связь шпинделя заменяет этот аналоговый путь цифровой серийной связью.

CNC вычисляет нужную скорость шпинделя и передает ее усилителю шпинделя в виде цифрового пакета данных.

Усилитель получает точное цифровое значение и выполняет его.

A20B-2900-0901 обеспечивает интерфейс серийного шпинделя на стороне CNC для контроллеров серии 18/21.

Он генерирует серийный поток данных, который получает и интерпретирует усилитель шпинделя.

Скорость, направление, ориентация цели и отсчет состояния - все это происходит по этой последовательной связи.

Серия 18 против серии 21 Использование

A20B-2900-0901 задокументирован как модуль SCM для контроллеров CNC серии 18 и серии 21.

Его роль одинакова в обоих аспектах: обеспечение выполнения SCM лестницы и последовательной связи шпинделя на главной плате ЦП.

Сопутствующий модуль A20B-2900-0900 обеспечивает одновременные серийные и аналоговые интерфейсы шпинделя.

В машинах с усилителями серийного типа и без необходимости аналогового выхода -0901 является подходящим выбором.

В системах, которые требуют одновременной серийной и аналоговой возможности шпинделя, вместо этого требуется -0900.

Частые вопросы

Вопрос 1: шпиндель машины работает, но M-коды не выполняются. CNC не показывает никакой сигнализации SCM / PMC. Может ли A20B-2900-0901 быть неисправным?

Если M-коды не дают никакой реакции машины, пока шпиндель (серийный) и оси работают нормально, лестница SCM может не выполняться.

Проверьте экран состояния SCM / PMC CNC на состояние выполнения лестницы. Если лестница остановлена или не загружена, это проблема конфигурации программного обеспечения.

Если лестница сообщает, что она работает, но выходы не реагируют, то выходной приводной контур платы может быть неисправным.

Проверьте панель на наличие видимых повреждений и диагностический светодиод панели, если он присутствует.

Вопрос 2: В чем разница между A20B-2900-0901 и A20B-2900-0900?

-0901 обеспечивает только серийный интерфейс шпинделя. -0900 обеспечивает как серийный, так и аналоговый интерфейс шпинделя. Если усилитель шпинделя машины серийного типа (FANUC αi или аналогичный),-0901 достаточно.

Если машина требует одновременного аналогового выхода напряжения для шпинделя, некоторые конфигурации используют установки с двумя шпинделями с смешанными типами усилителей, необходим -0900.

Подтвердите тип усилителя перед заменой.

Вопрос 3: После замены этого модуля лестница SCM была загружена, но ориентация шпинделя не работает. Движение оси нормально. Что следует проверить?

Ориентация шпинделя требует правильной настройки как серийной связи шпинделя, так и конкретных параметров лестницы SCM.

После замены модуля подтвердить, что все параметры шпинделя - скорость ориентации, назначение датчика положения и назначение M-кода для ориентации - были восстановлены из резервного копирования.

Если параметры верны, следует подтвердить серийное подключение шпинда между этой платой и усилителем шпинда: проверьте кабель шпинда на обоих концах.

Вопрос 4: модуль был снят для проверки и переустановлен.

Серийная сигнализация спиндаля сразу после повторного вставки обычно является проблемой с местами соединителя. Контакты краевых соединителей модуля могут не быть полностью включены после повторного вставки.

Выключить модуль, проверить контакты соединителя на повреждения или загрязнение, закрепить твердо, и снова включить.

Если сигнализация сохраняется при подтвержденном хорошем подключении, следует проверить серийную цепь шпинделя модуля или приемную цепь усилителя.

Вопрос 5: Можно ли сделать резервную копию программы SCM ladder перед заменой этого модуля?

Лестница SCM/PMC хранится в памяти контроллера, а не на этом модуле.

Содержимое FROM, включая программу лестницы, может быть сохранено на карте памяти с помощью функции резервного копирования экрана загрузки контроллера.

Замена A20B-2900-0901 не влияет на содержание FROM.

Лестница, которая была до замены, остается доступной после замены.

Не требуется резервного копирования лестницы специально для этой замены модуля, но всегда рекомендуется полное резервное копирование данных перед любой работой по техническому обслуживанию.
