FANUC A16B-1010-0240 | F0-Mate Master PCB — Система 10 / 11 / 12 и F0-Mate CNC, производство Япония

Номер детали: A16B-1010-0240

Производитель: FANUC Corporation (Япония)

Тип продукта: Master PCB (Основная плата ЦП)

Серия плат: A16B-1010

Совместимые системы: FANUC System 10, 11, 12; F0-Mate CNC

Управление осями: 2 оси (с возможностью расширения дополнительными осями)

Обзор

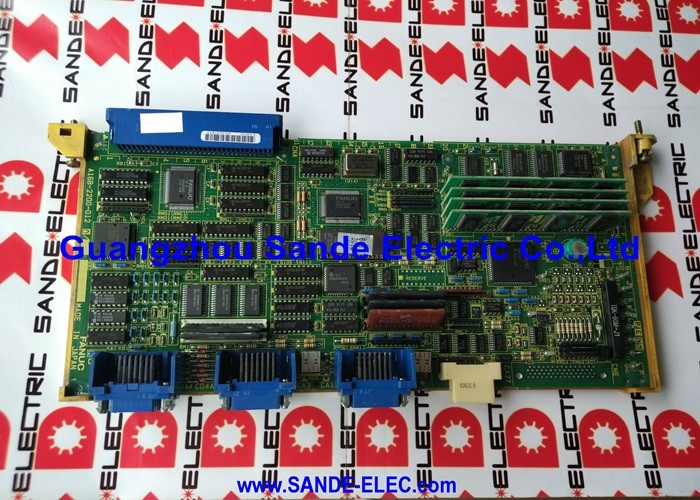

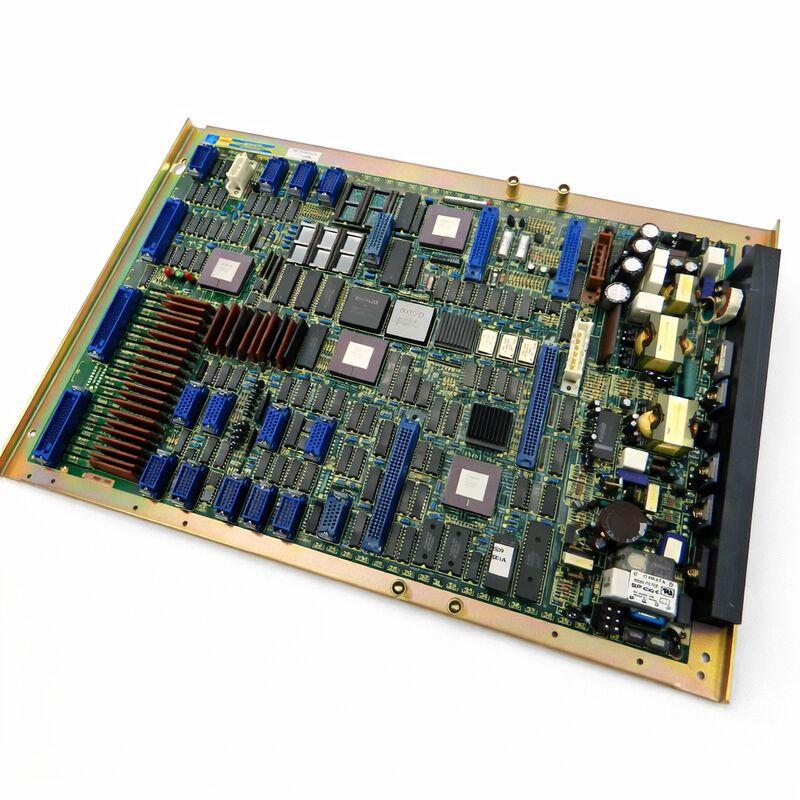

A16B-1010-0240 — это Master PCB — основная плата ЦП — для системы F0-Mate CNC от FANUC и связанных с ней платформ контроллеров System 10, 11 и 12.

Это Master плата первого поколения цифровой серии Mate: центральный интеллект компактного, автономного блока ЧПУ, разработанного для нижнего сегмента рынка станков, где стоимость и простота имели значение наряду с надежной цифровой производительностью.

Обозначение F0-Mate указывает на то, что это полная цифровая система ЧПУ.

В отличие от более крупных контроллеров серий 0-A и последующих 0-C, которые использовали модульную архитектуру на основе стоек с отдельными функциональными платами, F0-Mate сконцентрировал основные функции ЧПУ на одной Master плате.

Эта плата содержит основной ЦП, интерфейс сервопривода для двухканального цифрового управления, секцию ввода-вывода для подключения к станку, встроенный блок питания и поддержку системы хранения данных на PC-кассетах, используемой в этих контроллерах вместо блока лестничных диаграмм PMC-L, который встречается в более крупных машинах серии 0.

Плата управляет базовым монохромным графическим дисплеем — достаточным для приложений станков, для которых она была разработана.

Эти приложения обычно представляли собой небольшие токарные центры и компактные обрабатывающие центры с низким количеством осей, умеренной сложностью программ и приоритетом надежной цифровой производительности ЧПУ по доступной цене. F0-Mate достиг этого.

Это была полная, функциональная цифровая система ЧПУ в компактном корпусе.

Многие из этих систем до сих пор находятся в рабочем состоянии на тех же станках, для которых они были разработаны.

Ключевые характеристики

F0-Mate в контексте

Серия ЧПУ 0 от FANUC была одной из самых коммерчески успешных продуктовых линеек ЧПУ своего времени. Полноценные контроллеры серии 0 — 0-A, 0-B, 0-C — приводили в действие обрабатывающие и токарные центры в мировой обрабатывающей промышленности.

Варианты Mate были ответом FANUC на важный сегмент рынка: производители станков, которым требовалась настоящая цифровая система ЧПУ FANUC, но полная серия 0 была слишком дорогой или слишком большой для их компактных конструкций станков.

F0-Mate предоставлял ядро системы серии 0 — цифровое управление сервоприводом, привычную среду программирования FANUC, стандартную функциональность G-кода — в форм-факторе и по цене, подходящей для небольших станков.

Встроенный блок питания платы устранял необходимость в отдельном модуле блока питания. Встроенный ввод-вывод устранял необходимость в отдельных платах ввода-вывода для базового подключения к станку.

Двухосевое управление было стандартным, с возможностью добавления третьей оси через дополнительную плату 1810-0010, когда станок этого требовал.

Хранение данных на PC-кассетах было отличительной чертой этого поколения. Программы обрабатывались на кассетных лентах, которые можно было загружать в контроллер.

Это была принятая технология хранения данных того времени для этого класса машин.

Роль Master платы

Каждая функция ЧПУ F0-Mate проходит через эту Master плату. Когда оператор станка вводит команду с клавиатуры MDI, Master плата обрабатывает ее. Когда ЧПУ интерполирует траекторию резания, Master плата рассчитывает положения осей.

Когда логика PMC считывает входные сигналы станка и управляет выходными сигналами станка, эти операции ввода-вывода проходят через секцию ввода-вывода на этой плате.

Когда дисплей показывает содержимое программы или положения осей, генерация графики происходит на этой плате.

Эта концентрация функций означает, что отказ Master платы полностью останавливает станок.

При отказе Master платы частичная работа невозможна — никакая другая плата не берет на себя ее функции.

Станок простаивает до тех пор, пока плата не будет отремонтирована или заменена.

Диагностический подход к F0-Mate с подозрением на неисправность Master платы начинается с исключения более простых причин.

Неисправность блока питания внутри платы приводит к темному дисплею и отсутствию реакции станка — но это также может быть внешняя проблема питания.

Неисправность ЦП обычно приводит к сигналу тревоги при включении, который контроллер не может сбросить.

Неисправность интерфейса сервопривода приводит к сигналам тревоги сервопривода при запуске без механической причины.

Чтение кода ошибки, если он отображается, является первым диагностическим шагом.

Ремонт и обслуживание устаревших систем

A16B-1010-0240 — это устаревший продукт. FANUC давно прекратил его производство.

Однако станки, которые его используют, часто остаются продуктивными.

Хорошо обслуживаемый небольшой токарный центр с контроллером F0-Mate может надежно работать десятилетиями — механические компоненты намного превосходят электронику по сроку службы, при условии, что электроника обслуживается.

Обслуживание станка с этим контроллером означает поддержание доступа к запасным платам.

Цепочка поставок на вторичном рынке — протестированные платы излишков, профессионально отремонтированные оригинальные платы и услуги обмена, предлагаемые специалистами по обслуживанию ЧПУ — поддерживает эти станки.

Сервис по ремонту плат часто может восстановить неисправный A16B-1010-0240 по цене значительно ниже стоимости протестированного запасного блока, что делает ремонт жизнеспособным первым вариантом, когда позволяет время.

Часто задаваемые вопросы

В1: Контроллер F0-Mate показывает пустой экран и не реагирует на ввод. Станок не имеет других сигналов тревоги. Какова вероятная причина?

Пустой экран без реакции контроллера обычно указывает на потерю внутреннего блока питания Master платы или катастрофическую неисправность ЦП, которая препятствует выполнению последовательности запуска. Сначала убедитесь, что внешнее напряжение питания контроллера в норме.

Если внешнее питание подтверждено как исправное, вероятно, вышли из строя внутренние цепи блока питания платы.

Осмотрите плату на наличие перегоревших предохранителей или видимых поврежденных компонентов. Ремонт или замена платы — следующий соответствующий шаг.

В2: Станок работает, но на дисплее отображается только частичное содержимое — некоторые области правильные, а другие искажены. ЧПУ в остальном работает нормально. Это Master плата?

Искажение изображения при нормальной работе станка указывает на графический раздел Master платы, а не на цепи ЦП или управления сервоприводом.

ЦП функционирует (станок работает), но схема генерации графики имеет деградировавший компонент.

Такой тип неисправности часто поддается ремонту на компонентном уровне специалистом, знакомым с этой серией плат.

В3: F0-Mate показывает постоянный сигнал тревоги сервопривода по оси 1 при каждом включении питания, до команды движения. Серводвигатель и кабели исправны. Что следует исследовать на Master плате?

Постоянный сигнал тревоги сервопривода при включении питания при подтвержденной исправности внешних компонентов указывает на схему интерфейса сервопривода на Master плате.

Схема интерфейса сервопривода или LSI платы не завершает инициализацию.

Это неисправность на уровне платы. Прежде чем делать такой вывод, убедитесь, что разъем кабеля интерфейса оси на плате чистый и полностью вставлен.

Если разъем подтвержден как исправный, требуется внимание к схеме интерфейса сервопривода платы.

В4: Был найден сменный A16B-1010-0240. Перед установкой, какие данные следует подготовить?

Параметры контроллера F0-Mate — параметры осей, назначения ввода-вывода, пределы подачи, константы станка — хранятся в контроллере.

При установке сменной платы эти параметры потребуется восстановить.

Если резервная копия параметров была сделана с оригинального контроллера (на кассету, через интерфейс RS-232 или через любой доступный метод резервного копирования), эта резервная копия будет необходима.

Подготовьте резервную копию параметров, резервную копию программы обработки и подтвердите правильную версию системного программного обеспечения для этого станка перед заменой платы.

В5: Также вышел из строя привод PC-кассет F0-Mate. Можно ли по-прежнему эксплуатировать станок без привода кассет?

Программы обработки в F0-Mate обычно загружаются с кассеты или вводятся непосредственно с клавиатуры MDI.

Если привод кассет вышел из строя, программы по-прежнему можно вводить с клавиатуры MDI — это практично для коротких программ.

Для более длинных программ может быть вариантом интерфейс DNC через последовательный порт RS-232, если программное обеспечение контроллера и конфигурация станка это поддерживают.

Обратитесь к руководству по подключению F0-Mate для получения информации о возможностях DNC по RS-232 для этой конкретной версии контроллера.
