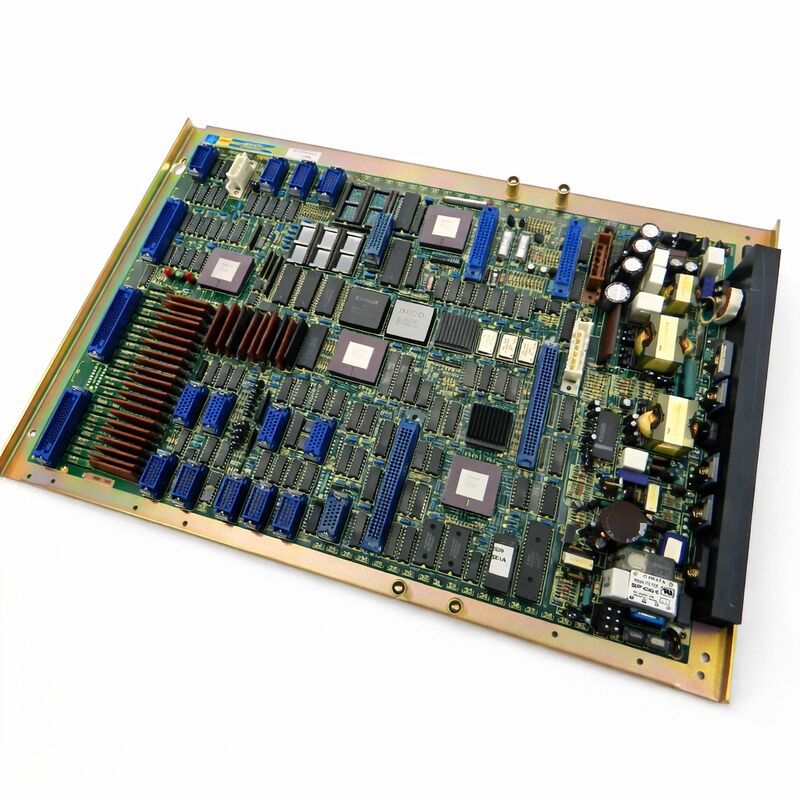

FANUC A16B-1010-0170 | 0TE Master PCB — Главная плата управления, производство Япония, снято с производства

Номер детали: A16B-1010-0170

Производитель: FANUC Corporation (Япония)

Тип продукта: Master PCB / Главная плата управления

Обозначение: 0TE Master PCB

Статус: Снято с производства производителем

Обзор

A16B-1010-0170 — это главная печатная плата (PCB) для системы ЧПУ FANUC Series 0TE. В архитектуре FANUC Series 0 главная плата является центральной платой — платой, которая координирует все функции ЧПУ.

Управление осями, команды шпинделя, выполнение ПЛК, интерфейс оператора и управление вводом-выводом проходят через эту плату или исходят от нее. При выходе из строя главной платы ЧПУ полностью перестает работать. Никакая другая плата в контроллере не имеет такого же значения.

Серия A16B-1010 охватывает семейство главных печатных плат для поколения ЧПУ FANUC Series 0. Различные суффиксы обозначают различные варианты в семействе Series 0 — каждый настроен для конкретной модели.

Вариант -0170 — это вариант для 0TE. Он не взаимозаменяем с платами для других моделей того же поколения, даже если они выглядят физически похоже.

Эта плата снята с производства производителем. FANUC больше не производит ее.

Установленная база машин, работающих под управлением систем Series 0TE, является единственным существующим спросом на эту деталь — и этот спрос реален. Эти машины все еще находятся в производстве на обрабатывающих центрах, электроэрозионном оборудовании и в других приложениях, где широко использовалась Series 0TE.

Ключевые характеристики

Что контролирует главная плата

Главная плата в системе ЧПУ Series 0 является центром системы. Она содержит основной процессор, LSI-схему сервопривода для управления осями и логику интерфейса, которая подключается к другим платам в контроллере. Каждая другая плата в шкафу обменивается данными через главную плату или с ней.

Команды положения оси исходят отсюда.

Здесь работает контур сервопривода. Здесь управляется выполнение лестничной диаграммы ПЛК. Когда оператор нажимает клавишу на панели MDI, сигнал поступает на главную плату. Когда M-код станка вызывает включение охлаждения, главная плата обрабатывает его.

Масштаб роли этой платы объясняет, почему неисправность главной платы останавливает всю машину, в то время как отказ большинства других плат влияет только на определенную функцию.

На машинах Series 0TE — которые обычно представляют собой токарные станки с ЧПУ, обрабатывающие центры и системы проволочной электроэрозионной обработки — главная плата обрабатывает конфигурацию осей, соответствующую этим типам машин.

Вариант 0TE отражает функциональные и электрические требования этого конкретного приложения.

Поиск снятой с производства платы

FANUC сняла с производства A16B-1010-0170, поскольку поколение Series 0 было заменено новыми платформами управления. Нового производства не существует.

Каждый доступный сегодня экземпляр является либо оригинальным излишками (хранился новым, но не использовался), либо восстановленным/отремонтированным экземпляром, полученным из эксплуатации.

Излишки предпочтительнее, когда они доступны.

Они не накопили наработку и не имеют истории отказов в эксплуатации. Восстановленные и отремонтированные экземпляры являются приемлемыми альтернативами, когда излишки недоступны, при условии, что источник ремонта имеет реальный опыт работы с главными платами FANUC Series 0 и полностью тестирует платы перед продажей.

На рынке существуют подделки плат FANUC устаревших моделей.

Это не теоретические рассуждения. В обращении циркулируют платы с неправильными номерами деталей на этикетках, неправильной комплектацией компонентов или просто неисправные платы, переупакованные как функциональные. Покупайте у поставщиков, которые могут подтвердить происхождение и результаты тестирования.

Соображения по установке

Замена главной платы в контроллере Series 0TE требует полного восстановления данных системы. Параметры, сохраненные программы и данные ПЛК должны быть загружены из резервной копии после установки платы. Сама плата устанавливается в стойку контроллера в положение, определенное документацией станка.

Необходимо загрузить набор параметров, соответствующий конфигурации станка.

Это включает в себя специфичные для станка настройки усиления сервопривода, пределы перемещения осей и назначения входов/выходов ПЛК. Неправильно загруженные параметры могут вызвать немедленные аварийные сигналы по осям или небезопасное поведение.

Всегда проверяйте параметры по документации станка перед запуском осей после замены главной платы.

Часто задаваемые вопросы

В1: Контроллер Series 0TE включается, но сразу же выдает системный сбой. Может ли быть виновата главная плата?

Пусковые сбои в системах ЧПУ Series 0 часто включают двухзначный код ошибки. Найдите конкретный код в руководстве по обслуживанию Series 0.

Коды в серии 900 обычно указывают на аппаратные сбои, связанные с главной платой или ее близко расположенными цепями. Коды в других диапазонах могут указывать на проблемы с памятью, сервоприводом или программным обеспечением.

Код ошибки значительно сужает диагностику перед тем, как предположить неисправность главной платы.

В2: Можно ли отремонтировать A16B-1010-0170 на компонентном уровне?

Ремонт на компонентном уровне возможен для опытных техников, имеющих доступ к схемам FANUC Series 0 и соответствующему испытательному оборудованию.

Типичные режимы отказа включают отказ цепи батареи, деградацию конденсаторов и повреждение LSI-схемы сервопривода из-за переходных процессов питания.

Проприетарные LSI-устройства FANUC на этой плате не могут быть приобретены отдельно — если LSI-схема сервопривода вышла из строя, замена платы является единственным жизнеспособным решением.

В3: Параметры не были сохранены в резервной копии до отказа главной платы. Можно ли их восстановить?

В большинстве случаев напрямую с неисправной платы это невозможно. Если плата имеет частичный сбой — она включается, но выдает ошибки — некоторые параметры все еще могут быть прочитаны через интерфейс ЧПУ до снятия платы. Полностью нерабочая плата ничего не даст.

Если резервной копии нет, параметры должны быть введены вручную из документации станка или из записей производителя станка.

В4: Необходимо ли соответствие уровня ревизии платы при замене A16B-1010-0170?

Уровни ревизии в рамках одного и того же номера детали обычно указывают на изменения в компоновке печатной платы, которые не влияют на функцию.

В большинстве случаев любая ревизия A16B-1010-0170 является допустимой заменой другой.

Однако для машин с очень специфическими версиями программного обеспечения или историей модификаций подтвердите совместимость с сервисной документацией перед установкой.

В5: Станок простаивал несколько лет. Контроллер включается, но не работает. Это проблема главной платы?

Длительные периоды простоя приводят к потере данных SRAM, поддерживаемых батареей, если резервная батарея не обслуживалась.

Машина, которая не может работать после длительного хранения, часто потеряла набор параметров — а не вышла из строя главная плата. Сначала проверьте резервную батарею.

Если батарея разряжена и параметры утеряны, восстановите из резервной копии или введите вручную.

Если параметры присутствуют и действительны, но машина по-прежнему не работает, переходите к диагностике аппаратного обеспечения.
