GE FANUC BOARD A20B-2900-0442 A20B29000442 А2ОБ-29OO-O442

FANUC A20B-2900-0442

Номер части:A20B-2900-0442

Производитель:Корпорация FANUC (Япония)

Тип продукции:Модуль управления ПКБ

Серия доски:A20B-2900

Применение:Система управления FANUC CNC

Обзор

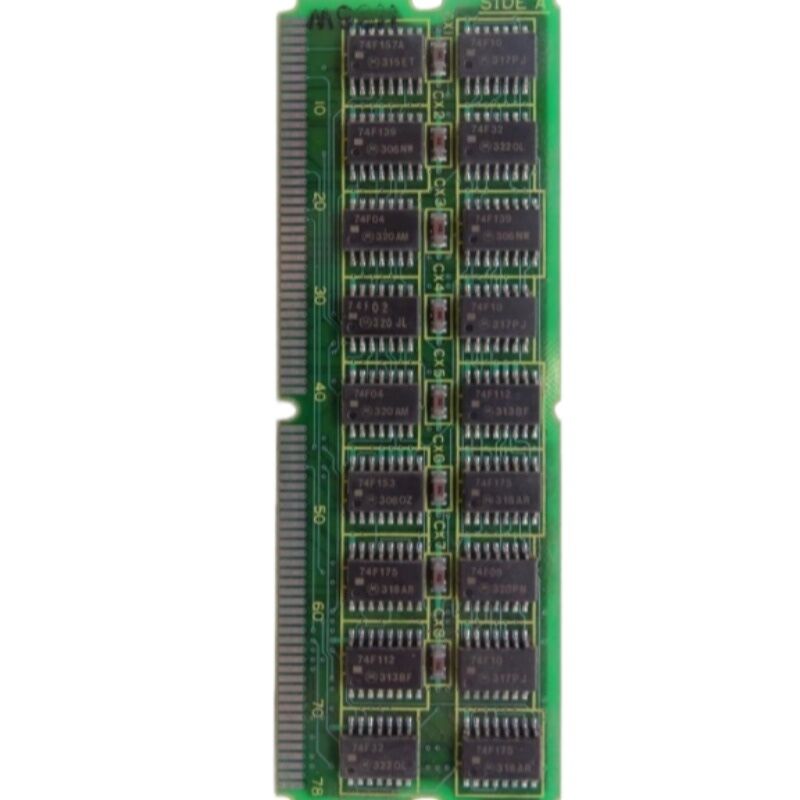

A20B-2900-0442 - это печатная плата из серии A20B-2900 от FANUC, широкое семейство модулей ПКБ, используемых в продуктовом ассортименте FANUC CNC и автоматизации, включая память, управление шпинделями,сервоинтерфейс, графики и системной интеграции.

Серия A20B-2900 представляет собой поколение модульной конструкции платы, которая определила архитектуру контроллеров CNC FANUC до серии i: компактные,стандартизированные панели, которые подключаются к определенным позициям на главной панели управления и обеспечивают конкретные, четко определенных функций для системы управления.

Подход FANUC к проектированию контроллеров CNC в эту эпоху характеризовался модульностью.

Вместо того, чтобы интегрировать все функции контроллера в одну монолитную плату, FANUC распределил конкретные функции по семейству подключаемых модулей.

Каждый модуль выполнял определенную задачу: хранилище FROM для программного обеспечения CNC, DRAM для рабочей памяти, SRAM для хранения параметров, графическая обработка для дисплея,коммуникация шпинделя для интерфейса привода.

Общая мощность контроллера определялась тем, в каких позициях на главной плате были установлены модули.

A20B-2900-0442 занимает свое специфическое функциональное положение в рамках этой модульной архитектуры.

Доска изготавливается в Японии с использованием стандартов производства промышленного класса FANUC, с компонентами, выбранными для непрерывной работы в среде управления станками.

Основные характеристики

Частые вопросы

Вопрос 1: Код сигнализации указывает на функциональную зону, обслуживаемую A20B-2900-0442.

Всегда проверяйте соединитель, связанный с модулем, прежде чем заключить, что плата не работает.

Снимите соединитель, проверьте контакты на наличие коррозии, изгиба или загрязнения, очистите, если это необходимо, и твёрдо запечатайте.

Периодические сигнализации, которые исчезают при перезагрузке соединителя, являются неисправностью соединителя, а не неисправностью платы.

Только после подтверждения того, что соединитель находится в хорошем состоянии и что неисправность сохраняется, следует запланировать замену платы.

Вопрос 2: Машина была надежной в течение многих лет. Теперь появился сбой, связанный с A20B-2900-0442. Может ли доска полностью выйти из строя или ее можно отремонтировать?

Модуль, который работал надежно в течение многих лет, а затем развивает неисправность, может иметь старение компонентов (конденсаторы, регуляторы напряжения) или загрязнение окружающей среды машины.

Эти типы неисправностей часто могут быть исправлены на уровне компонентов квалифицированным техническим специалистом.

Прежде чем заказать заменный модуль, стоит изучить ремонт на уровне компонента, особенно если часть дефицитна.

Ремонтированный модуль с гарантией от службы ремонта является жизнеспособным и часто экономически эффективным вариантом.

Вопрос 3: Замена A20B-2900-0442 была получена из избыточных запасов. Как оценить ее состояние перед установкой?

Визуально проверьте доску на наличие каких-либо физических повреждений, трещин или сломанных компонентов, обгоревших участков, коррозии или поврежденных контактов.

Проверьте контакты соединителей на непрерывность.

Если это возможно, предварительно проведите испытание на базе перед установкой на станке.

Для критических производственных машин профессионально проверенная и гарантированная плата из известного источника стоит более высокой стоимости по сравнению с непроверенным избытком.

Вопрос 4: Есть ли какие-либо соображения, связанные с резервным копированием данных, прежде чем заменить A20B-2900-0442?

Требования к резервным копиям зависят от конкретной функции доски в контроллере.

Если на карте размещена память (FROM или SRAM), необходимо полное резервное копирование данных перед удалением.

Если плата представляет собой функциональный интерфейс или панель управления без постоянной памяти,никакая резервная копия данных не является специфической для самой платы хотя полная резервная копия данных CNC перед любой работой контроллера всегда является хорошей практикой.

Проверьте техническую документацию контроллера, чтобы подтвердить функцию панели, прежде чем определить требования к резервным копиям.

Вопрос 5: Производитель машины больше не работает. Есть ли способ определить правильный заменный модуль для этого контроллера?

Руководство по оборудованию контроллера, которое отдельно от документации производителя машины, публикуется FANUC и предоставляет полную конфигурацию модуля для каждой модели контроллера.

Руководства по оборудованию FANUC доступны у специализированных поставщиков промышленной документации и у службы FANUC.

В руководстве указано, какие модули устанавливаются на каких позициях и какую функцию выполняет каждый.

После подтверждения номера модели контроллера можно определить правильный модуль для каждой позиции из руководства.
