FANUC PC BOARD FANUC PC BOARD A20B-2900-0380 A20B29000380 A2OB-29OO-O38O (включается в перечень)

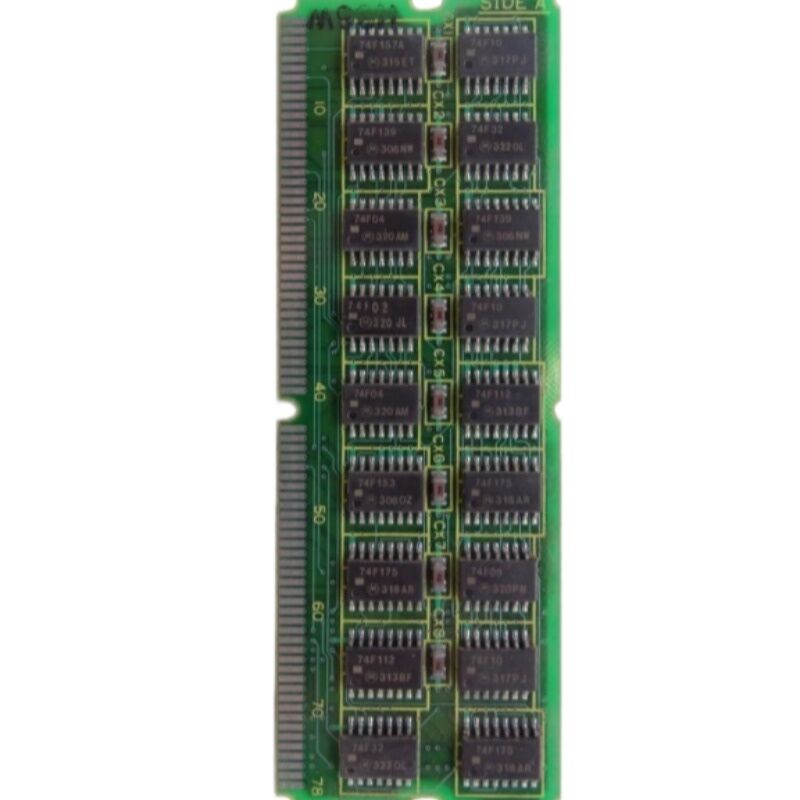

FANUC A20B-2900-0380 Сервоинтерфейсные печатные платы типа А

FANUC A20B-2900-0380 представляет собой печатную плату (PCB) с сервосторонней стороной, подходящую для систем управления, требующих специального сервоинтерфейса типа A.В списках продуктов этот компонент обычно обозначается как модуль сервоинтерфейса, сервоинтерфейсная карта или серводополнительная плата, указывающая на то, что он находится на уровне интерфейса управления движением,а не на дисплее, памяти или питания.По сравнению с общими "серво-PCB", преимущество этой платы заключается в ее сценариях применения.A FANUC professional repair organization describes it as a single-channel Type A axis controller module that plugs into a 16/18-inch Type A mainboard to control Type A interface Alpha servo amplifier modules or units.Таким образом, этот модуль является практичным вариантом замены, когда машина уже работает на той же архитектуре управления, и существующий путь интерфейса должен оставаться неизменным.

Технические данные

Заявления

Эта доска обычно используется вСистемы управления FANUC 16/18 модели Акоторые требуютПуть сервоинтерфейса типа Адля управления осью.

Он особенно подходит дляремонт на уровне доски,Замена одноосевого интерфейса, иПоддержание контроля над устаревшимгде должна быть сохранена оригинальная архитектура сервоинтерфейса Alpha.

При использовании в мастерских A20B-2900-0380 fits best where the machine already has the same control family and the failed section has been traced to the servo interface layer rather than the amplifier power stage or the main CPU side.

Это делает его актуальным для высокоточного оборудования для обработки, ремонтных работ и замены запасных панелей для установленных платформ управления FANUC.

Это последнее предложение является выводом из определенной роли и контекста установки.

Частые вопросы

Какой тип доски A20B-2900-0380?
ЭтоСервоинтерфейсные печатные платы типа А.Обычно он описывается как сервомодуль интерфейса, сервокарта интерфейса и серводополнительная плата, что указывает на то, что это интерфейсная плата управления движением, а не панель отображения или панель питания..

Вопрос 2: Что эта доска делает в системе?
Ее роль заключается в том, чтобы обрабатыватьпуть сервоинтерфейсаОдин специалист по ремонту описывает его какмодуль одноканального контроллера оси типа Аиспользуется на16/18 Основные доски модели АдляАльфа-усилительКонтроль, который дает четкое представление о том, где он находится в системе.

Вопрос 3. Что следует проверить при выборе A20B-2900-0380?
Проверьтеточный номер детали, вустановленная контрольная семья, и использует ли машинаСервоинтерфейс типа АТакже важно подтвердить, находится ли основная доска в16/18 Модель АСемейство и конфигурируется ли сечение оси вокруг того же стиля интерфейса, который уже есть на машине.

Q4. Как следует понимать “сервоинтерфейс типа А”?
Это ключевой термин совместимости для этой платы. "Тип A" - это не просто этикетка на печатном плато; он определяет формат сервоинтерфейса, вокруг которого была разработана плата.Замена платы должна соответствовать этому типу интерфейсаВ противном случае установленный усилитель и архитектура управления могут не выстраиваться правильно.

Q5. Как диагностировать неисправности перед заменой этой доски?
Начните с разделенияошибки интерфейсаотсбои усилителяЕсли уровень питания усилителя здоров, но коммуникация оси или поведение сервоинтерфейса остается нестабильным, панель интерфейса становится более подозрительным.Также стоит проверить, использует ли контроллер ужеодноканальный модуль оси типа Ав пораженном слоте, потому что замена неправильной доски в много-доска серво пути может потерять время.
