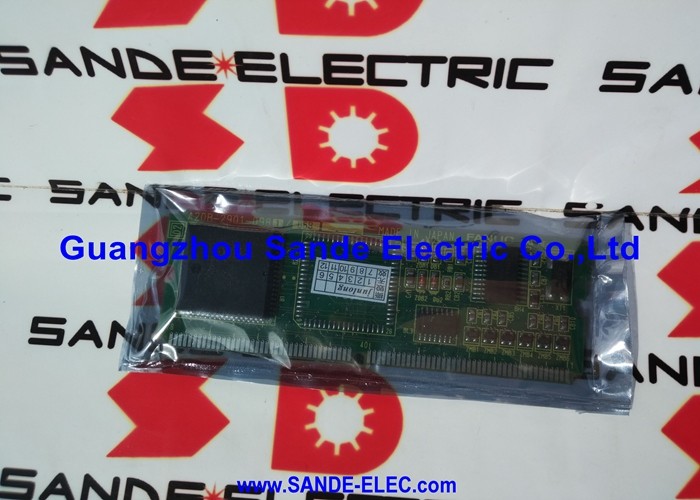

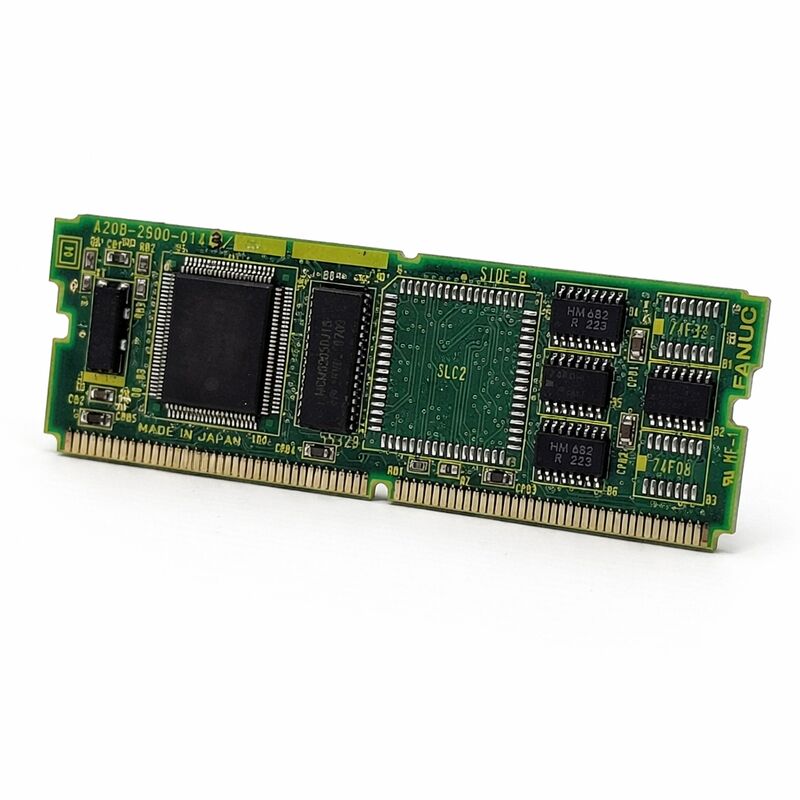

Fanuc PC Дочерняя доска A20B-2900-0350 A20B29000350 A2OB-29OO-O35O

FANUC A20B-2900-0350 | Графический процессорный модуль — Серия 15-B / 16 / 18, Дисплей CAP-II, Производство Япония

Номер детали: A20B-2900-0350

Производитель: FANUC Corporation (Япония)

Тип продукта: Графический процессорный модуль (вставная печатная плата)

Серия платы: A20B-2900

Совместимые системы: FANUC Series 15-B (плата Option 1), Series 16, Series 18

Применение дисплея: CAP-II, CRT / ЖК

Обзор

A20B-2900-0350 — это графический процессорный модуль для систем ЧПУ FANUC. Он относится к серии A20B-2900 и устанавливается на основную плату или плату Option 1 (OPT1) в зависимости от конкретной конфигурации контроллера.

Его основная функция — обработка и генерация графического вывода для подключенного монитора CRT или ЖК-дисплея — это вычислительный компонент, который обеспечивает работу визуального интерфейса системы ЧПУ.

Этот модуль используется в системах ЧПУ FANUC Series 15-B, 16 и 18, позволяя этим контроллерам управлять конфигурациями дисплеев CAP-II.

CAP-II относится к определенному стандарту вывода дисплея ЧПУ FANUC, используемому в этом поколении контроллеров.

Графический процессорный модуль выполняет задачи рендеринга дисплея — преобразование данных экрана системы ЧПУ в правильные сигналы для установленного на станке типа монитора.

Функции графического отображения в системе ЧПУ FANUC не являются косметическими дополнениями.

Весь интерфейс оператора — отображение положения, экраны параметров, сообщения об ошибках, симуляция траектории инструмента и все меню навигации — генерируется через систему отображения.

При выходе из строя графического процессорного модуля оператор теряет возможность видеть состояние станка. Система ЧПУ может продолжать обрабатывать движение в фоновом режиме, но оператор не может подтвердить статус, реагировать на ошибки или вводить команды через экран.

Ключевые характеристики

Графическая обработка в контроллерах ЧПУ

Контроллер ЧПУ одновременно обрабатывает два принципиально разных типа задач. Задачи управления в реальном времени — контуры положения сервоприводов, регулирование скорости шпинделя, выполнение ПЛК — выполняются на основном процессоре с жесткими требованиями к времени.

Рендеринг дисплея требует значительных вычислительных ресурсов, но не так критичен по времени. Разделение этих задач на разные процессоры является практичным дизайнерским решением.

A20B-2900-0350 — это выделенный графический процессор.

Он получает данные от основного процессора ЧПУ — содержимое экрана, положение курсора, метки программных клавиш, текст сообщений об ошибках, координаты траектории инструмента — и преобразует их в видеовыход, который управляет дисплеем.

Выполнение этой работы на отдельном модуле освобождает основной процессор для его задач в реальном времени.

Такое разделение также имеет преимущество в обслуживании. Вышедший из строя графический модуль не останавливает управление движением системы ЧПУ.

Станок может продолжать работать — или может эксплуатироваться в ограниченном режиме — пока устраняется неисправность дисплея.

Неисправность изолируется в подсистеме графики, а не распространяется на весь контроллер.

Система дисплея CAP-II

CAP-II — это архитектура дисплея, которую FANUC использовала в контроллерах серий 15-B, 16 и 18. Она определяет интерфейс между электроникой обработки дисплея системы ЧПУ и блоком монитора. A20B-2900-0350 реализует вывод дисплея CAP-II на стороне контроллера.

Различные поколения контроллеров FANUC использовали разные архитектуры дисплеев.

Более ранние поколения использовали другие графические модули; системы на базе HSSB серии C используют еще один интерфейс.

A20B-2900-0350 — это конкретное решение CAP-II для контроллеров серии B и ранних числовых серий.

Использование графического модуля другого поколения или другого стандарта дисплея не даст правильного вывода.

Совместимость модуля как с платформами Series 15-B, так и с Series 16/18 отражает общую архитектуру дисплея в этих семействах контроллеров.

Позиция установки — основная плата или плата OPT1 — варьируется в зависимости от конкретного типа и конфигурации контроллера.

Перед установкой подтвердите положение монтажа в документации по оборудованию станка.

Изменение положения установки

A20B-2900-0350 может устанавливаться в разных положениях в зависимости от контроллера: непосредственно на основной плате ЦП в некоторых конфигурациях или на дочерней плате OPT1 (Option 1) в других. Плата OPT1 — это плата расширения, которая добавляет слоты для опциональных функций к основному ЦП — графический модуль занимает один из этих слотов в конфигурациях, где основная плата не имеет выделенного разъема для графического модуля.

Эта гибкость установки была намеренной в дизайне серии A20B-2900.

Один и тот же графический модуль обслуживает несколько конфигураций контроллеров, адаптируясь к доступному положению слота.

Перед поиском замены определите, какое положение занимает установленный модуль, и подтвердите, что это положение доступно в контроллере.

Если плата OPT1 также неисправна или отсутствует, устраните эту проблему перед установкой графического модуля.

Часто задаваемые вопросы

В1: Дисплей ЧПУ полностью темный. Станок включается, и оси реагируют нормально. Является ли A20B-2900-0350 вероятной причиной неисправности?

Темный дисплей при нормальной работе станка является сильным признаком неисправности подсистемы дисплея — графического модуля, блока дисплея или соединительного кабеля. Перед заменой модуля убедитесь, что блок дисплея получает питание (проверьте его собственный светодиод питания или подключение к источнику питания).

Дисплей без питания ничего не покажет, независимо от состояния графического модуля.

Если питание подтверждено, проверьте сигнальный кабель между контроллером и блоком дисплея.

Если питание и кабель исправны, графический модуль становится основным подозреваемым.

В2: Дисплей показывает частичное содержимое — некоторые области отображаются правильно, а другие содержат искаженные символы или отсутствуют данные. Что это означает?

Частичный рендеринг с искаженными областями соответствует неисправности графического процессора или неисправности кабеля/разъема дисплея.

Полностью вышедший из строя графический модуль обычно приводит к полностью черному или полностью искаженному дисплею, а не к выборочным искажениям.

Выборочные искажения чаще всего являются проблемой кабеля или разъема. Проверьте разъемы кабеля дисплея с обеих сторон и переподключите их перед заменой графического модуля.

В3: После замены A20B-2900-0350 дисплей включается, но показывает неправильное разрешение или содержимое дисплея смещено. Что пошло не так?

Неправильная геометрия дисплея или разрешение после замены модуля указывает либо на несоответствие ревизии модуля, либо на необходимость настройки параметра дисплея.

Подтвердите, что номер детали и ревизия заменяемого модуля совпадают с оригиналом.

Некоторые контроллеры FANUC требуют установки специальных параметров графики для типа и разрешения дисплея; проверьте, сохранились ли эти параметры после замены и соответствуют ли они типу монитора, установленному на станке.

В4: Станок использует контроллер Series 16. Можно ли использовать A20B-2900-0350 от станка Series 15-B в качестве замены?

A20B-2900-0350 используется как для Series 15-B (на плате OPT1), так и для Series 16/18 (на основной плате или плате OPT1).

Если исходный модуль имеет тот же номер детали и ревизию, что и установленный, это подтвержденное аппаратное соответствие, независимо от того, к какому семейству контроллеров он был изначально установлен.

Подтвердите соответствие положения установки и проверьте совместимость по номеру детали, а не по исходному станку.

В5: Как следует хранить снятый A20B-2900-0350 в качестве запасного?

Хранить в антистатической упаковке при стабильной комнатной температуре, вдали от влаги и прямых солнечных лучей.

Модуль не содержит батареи и компонентов, критичных ко времени, которые деградируют при пассивном хранении — правильное антистатическое обращение и сухие условия хранения являются основными требованиями.

Перед установкой проверьте контакты разъема на краю платы на наличие окисления, если модуль хранился несколько лет.

Легкое окисление на позолоченных контактах можно удалить с помощью соответствующего очистителя контактов перед установкой.
