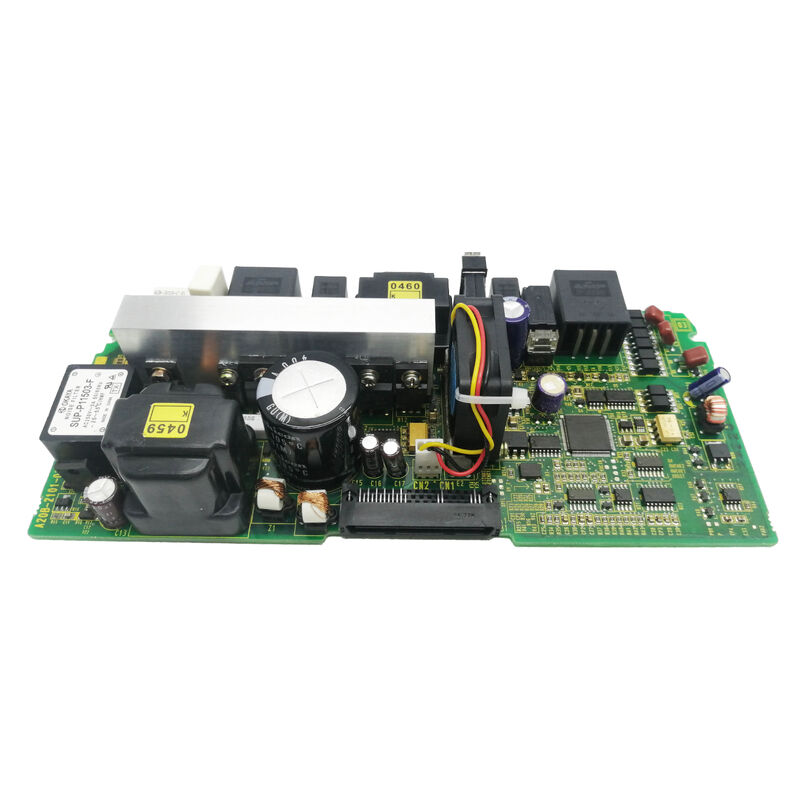

FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

А20Б-2101-0950 | Печатная плата сервопривода серии FANUC A20B — сменная печатная плата/запасная часть сервоусилителя с ЧПУ/робота

Удобство обслуживания на уровне платы в приводных системах FANUC

Модули сервоприводов и усилителей шпинделя FANUC разработаны с использованием нескольких съемных печатных плат, а не одной монолитной схемы. Такая архитектура существует по практической причине: при выходе из строя накопителя отказ обычно локализуется на одной плате — силовом каскаде, схеме управления или плате интерфейса. Замена только вышедшей из строя платы восстанавливает привод за небольшую часть стоимости замены всего модуля.

A20B-2101-0950 представляет собой печатную плату на этом уровне обслуживания — заменяющую печатную плату для определенного слота и функции, которую она занимает в соответствующем модуле усилителя FANUC. Как и другие платы серии A20B-2101, она используется в системах сервоприводов и приводов шпинделей FANUC на платформах ЧПУ и роботов.

Основная информация о продукте

Как на машине проявляются сбои сервоплаты

Отказ платы сервопривода не всегда приводит к полному отключению привода. В зависимости от того, какая плата выходит из строя и какой компонент на этой плате поврежден, симптомы могут варьироваться от незаметных до серьезных:

Постепенная деградация:Снижение точности сервопривода, увеличение ошибки рассогласования или нестабильное позиционирование — часто вызванные дрейфом компонентов в цепях измерения тока или обработки обратной связи.

Прерывистая тревога:Привод время от времени отключается во время движения определенных осей, но отключается при сбросе, что указывает на то, что компонент платы выходит из строя под действием тепла или нагрузки.

Немедленная поездка:Привод подает сигнал тревоги сразу же при включении или отключается в определенный момент машинного цикла — закономерность, которую журнал истории сигналов ЧПУ может помочь отследить до конкретной функции платы привода.

Потеря связи:ЧПУ не может обмениваться данными с приводом по сервошине — это неисправность FSSB или интерфейсной платы типа A/B, а не неисправность силового каскада.

Каждый шаблон указывает на отдельный раздел электроники привода, сужая цель замены до A20B-2101-0950 или другой платы в модуле.

Сценарии применения

Ремонт сервоусилителя:Модуль сервоусилителя FANUC на станке с длительным сроком службы подвергается капитальному ремонту. A20B-2101-0950 заменяется в рамках обновления платы вместе с другими устаревшими печатными платами в модуле, чтобы сбросить срок службы компонентов приводной электроники.

Целенаправленное устранение неисправностей:Сервомодуль робота FANUC выдает постоянный сигнал тревоги после периода нормальной работы. Код аварийного сигнала указывает на внутреннюю неисправность платы привода. Замена A20B-2101-0950 устраняет проблему.

Запчасть для мастерской для многоосных систем:Системный интегратор, обслуживающий завод с несколькими роботизированными станциями FANUC, хранит A20B-2101-0950 как часть комплекта запасных частей для привода, что позволяет выполнять ремонт в одну смену в случае отказа сервомодуля.

Часто задаваемые вопросы

В1: Какова связь между A20B-2101-0950 и A20B-2101-0922?

Обе платы относятся к серии A20B-2101 и обе предназначены для сервоусилителей/шпиндельных усилителей FANUC. Это разные номера деталей с разными конфигурациями схем для разных моделей усилителей или слотов в модулях усилителя. Они не заменяют друг друга — правильная плата определяется конкретной моделью усилителя и занимаемым ею слотом. Проверьте точный номер детали на этикетке установленной платы или в списке запасных частей усилителя.

В2: Содержит ли A20B-2101-0950 параметры, сохраненные с исходного привода?

Это зависит от типа платы. Платы управления сервоусилителей FANUC могут хранить идентификационные коды двигателя, данные настройки усиления или пороговые значения защиты во флэш-памяти или EEPROM. Если исходный A20B-2101-0950 содержал сохраненные данные, на новой плате может потребоваться перезагрузка данных из резервной копии, прежде чем диск вернется к оптимальной производительности. Обратитесь к руководству по техническому обслуживанию сервоусилителя для конкретной системы, чтобы определить, требуется ли загрузка данных после замены.

Вопрос 3: Как расшифровываются сигналы тревоги сервопривода FANUC для идентификации неисправной платы?

Сигналы тревоги сервопривода ЧПУ FANUC (сигналы SV) и сигналы тревоги шпинделя (сигналы SP) перечислены в руководстве оператора ЧПУ и в руководстве по описанию сервоусилителей. Каждый сигнал тревоги имеет номер, описание и список возможных причин. Во многих описаниях аварийных сигналов четко указано, какая секция оборудования — цепь питания, схема управления, интерфейс энкодера или интерфейс связи — является наиболее вероятным источником неисправности, что напрямую указывает на замену платы.

Вопрос 4. Безопасно ли подавать питание на привод со снятым A20B-2101-0950?

Нет. Эксплуатация модуля сервоусилителя с удаленной любой необходимой печатной платой создает неполную и потенциально опасную электрическую конфигурацию. Отсутствие плат может привести к непредсказуемому поведению при переключении, незащищенной работе силовой ступени или полному сбою при отключении. Всегда проверяйте, что все необходимые платы установлены правильно, прежде чем подавать питание на любой модуль сервоусилителя.

В5: Какая документация необходима для правильной замены A20B-2101-0950?

Требуемая документация включает в себя: руководство с описанием сервоусилителя для конкретной модели усилителя (со схемами расположения плат и выводами разъемов), руководство по техническому обслуживанию ЧПУ (с процедурами безопасности и требованиями к разрядке) и список запасных частей усилителя (для подтверждения того, что A20B-2101-0950 является подходящей платой для целевого слота). Документацию FANUC для большинства серий усилителей можно получить в службе технической документации FANUC.
